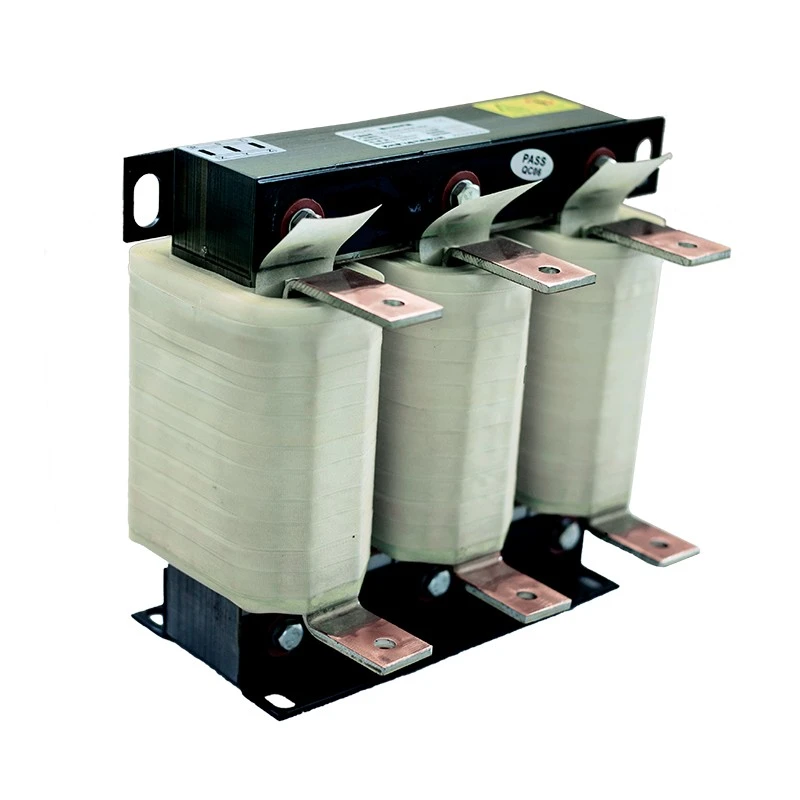

Выходной реактор

Электрический выходной дроссель Dufew установлен между выходными клеммами частотно-регулируемого привода и двигателем для улучшения качества передачи мощности и защиты систем двигателя от высокочастотного напряжения переключения.

Характеристики быстрого переключения выходного напряжения ШИМ от преобразователей частоты могут создавать высокие напряжения dv/dt, отраженные волны напряжения, гармонические токи и дополнительный зарядный ток кабеля. Эти эффекты становятся более серьезными, когда между инвертором и двигателем используются длинные кабели.

Добавляя надлежащий импеданс к выходной цепи, реактор помогает сглаживать формы сигналов напряжения, уменьшать скачки напряжения на клеммах двигателя, снижать нагрузку на изоляцию и повышать надежность промышленных приводных систем.

В реакторах Dufew используются сердечники из кремниевой стали с низкими потерями, жаропрочные изоляционные материалы и оптимизированные конструкции обмоток, чтобы обеспечить стабильную работу в условиях непрерывной промышленной эксплуатации.

Зачем промышленным системам нужен выходной реактор?

Решение проблем, связанных с перегрузкой по току при длинных кабелях

Если кабель между инвертором и двигателем слишком длинный, распределенная емкость кабеля генерирует дополнительный зарядный ток.

Без надлежащей защиты это может привести к:

- Сигнализация перегрузки по току ЧРП

- Нестабильная работа двигателя.

- Повышенная выходная нагрузка инвертора

- Снижение надежности системы

Выходной дроссель ЧРП снижает емкостной зарядный ток и повышает стабильность системы, особенно в тех случаях, когда двигатель установлен далеко от шкафа инвертора.

Ключевые преимущества

1. Защита изоляции двигателя

Реактор уменьшает влияние высокочастотных изменений напряжения ШИМ, генерируемых ЧРП, помогая защитить изоляцию двигателя во время непрерывной работы.

Он снижает напряжение напряжения на обмотках двигателя, уменьшает старение изоляции и продлевает срок службы двигателя. Это помогает повысить общую надежность системы, особенно в требовательных промышленных приложениях.

2. Улучшенная производительность длинного кабеля.

Если двигатели установлены далеко от шкафов ЧРП, длинные кабели могут увеличить зарядный ток и вызвать эффекты отраженного напряжения.

Реактор помогает уменьшить эти воздействия за счет улучшения качества формы сигнала тока и ограничения колебаний напряжения. Он поддерживает большие расстояния передачи по кабелю, сохраняя при этом стабильную работу двигателя.

3. Снижение шума и электромагнитных помех.

Оптимизированная индуктивная конструкция помогает подавлять высокочастотные гармонические составляющие, возникающие во время работы ЧРП.

Это также снижает электромагнитный шум двигателя, ток утечки и потенциальные помехи для близлежащего оборудования автоматизации и управления, создавая более стабильную рабочую среду.

4. Надежное промышленное строительство.

Реактор изготовлен с холоднокатаным сердечником из кремнистой стали, системой изоляции класса F, процессом вакуумной пропитки и вариантами медной или алюминиевой обмотки.

Эта прочная конструкция обеспечивает стабильную индуктивность, снижение вибрации и надежные тепловые характеристики для длительной промышленной эксплуатации.

Конструктивные особенности

Трехфазный магнитный баланс

Симметричная трехфазная структура сердечника обеспечивает сбалансированные магнитные характеристики всех обмоток.

Это помогает снизить магнитные потери, сохраняя при этом стабильные характеристики индуктивности, обеспечивая стабильные электрические характеристики во время работы ЧРП.

Гибкие возможности установки

Реактор доступен в различных конфигурациях, включая открытые конструкции IP00 и защитные кожухи IP20, чтобы удовлетворить различные требования к установке.

Он поддерживает как вертикальные, так и горизонтальные методы установки. Доступны индивидуальные размеры, соответствующие пространству шкафа, условиям монтажа и конкретным потребностям применения.

Типичные применения

Реакторы Dufew широко используются в промышленности, где требуется защита двигателя и стабильная работа частотно-регулируемого привода.

Типичные области применения включают в себя:

- Системы частотно-регулируемого привода для повышения стабильности мощности и снижения электрической нагрузки на двигатели.

- Шкафы управления промышленными двигателями, насосами и вентиляторами, требующие надежной непрерывной работы.

- Краны и грузоподъемное оборудование, горнодобывающая техника и портовое оборудование, используемое в тяжелых условиях труда.

- Прокатные станы, термопластавтоматы и текстильное оборудование для стабильных и эффективных производственных процессов.

- Автоматизированные производственные линии и оборудование для возобновляемых источников энергии, где важна надежная работа электропитания.

Рекомендуемые условия применения

Как правильно выбрать реактор?

Выбор реактора должен основываться на параметрах ЧРП, состоянии кабеля и требованиях к двигателю, чтобы обеспечить надлежащую производительность и надежную работу.

Параметры ЧРП

При выборе следует учитывать такие ключевые факторы, как:

- Номинальное напряжение и выходной ток

- Мощность двигателя и рабочая частота

Условия кабеля

Характеристики кабеля и условия монтажа также влияют на выбор реактора, в том числе:

- Длина кабеля и тип кабеля

- Среда установки

- Распределенная емкость

Требования к двигателю

Необходимо оценить изоляцию двигателя и условия эксплуатации, чтобы они соответствовали соответствующему решению реактора, включая:

- Класс изоляции

- Рабочее состояние

- Требования защиты

Dufew предлагает индивидуальные конструкции реакторов в соответствии с различными промышленными применениями и системными требованиями.

Пример модели

CAL-4321-0250-EISA

Технические характеристики

Производственные возможности и гарантия качества

Dufew Electric специализируется на промышленных силовых компонентах и ​​индивидуальных реакторных решениях.

Каждый выходной реактор изготавливается с использованием контролируемых процессов, включая:

- Проверка производства сердечника

- Контроль процесса намотки

- Испытание на устойчивость к высокому напряжению

- Проверка сопротивления изоляции

- Проверка повышения температуры

- Проверка электрических характеристик

Продукция может поставляться с:

- Соответствие системе менеджмента качества ISO.

- CE сертифицированная продукция

- Индивидуальная техническая документация.

Перед отправкой каждый реактор проверяется в соответствии с техническими требованиями заказчика, чтобы гарантировать надежную установку и работу.

Упаковка и транспортировка

Промышленные реакторы требуют надежной защиты при международных перевозках из-за своего веса и электромагнитных компонентов.

Дюфью обеспечивает:

Особенности упаковки:

- Влагостойкая защита.

- Противоударное крепление

- Экспортные стандартные деревянные ящики

- Индивидуальная упаковка в зависимости от размера и веса продукта.

Часто задаваемые вопросы

В1: Где этот продукт установлен в системе VFD?

Он устанавливается между выходными клеммами ЧРП и двигателем для улучшения качества выходного сигнала и снижения электрической нагрузки на стороне двигателя.

Вопрос 2: Когда рекомендуется использовать это решение?

Он обычно используется для длинных кабелей, защиты изоляции двигателей и систем, подверженных скачкам напряжения, шуму или помехам.

В3: Может ли он заменить компонент защиты на входной стороне?

Нет. Компоненты на стороне входа и на стороне двигателя имеют разные функции. Один из них направлен на защиту источника питания, а другой улучшает производительность двигателя.

В4: Можно ли настроить его для различных приложений?

Да. Dufew предлагает индивидуальные решения в зависимости от напряжения, тока, требований к установке и условий эксплуатации.

Индивидуальные промышленные решения от Dufew Electric

Dufew Electric предлагает надежные реакторные решения для промышленных применений с ЧРП с профессиональными производственными возможностями, индивидуальной инженерной поддержкой и строгим контролем качества.

От защиты двигателя до приводов на большие расстояния — Dufew помогает клиентам повысить надежность оборудования, снизить затраты на техническое обслуживание и добиться стабильной работы.
