Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

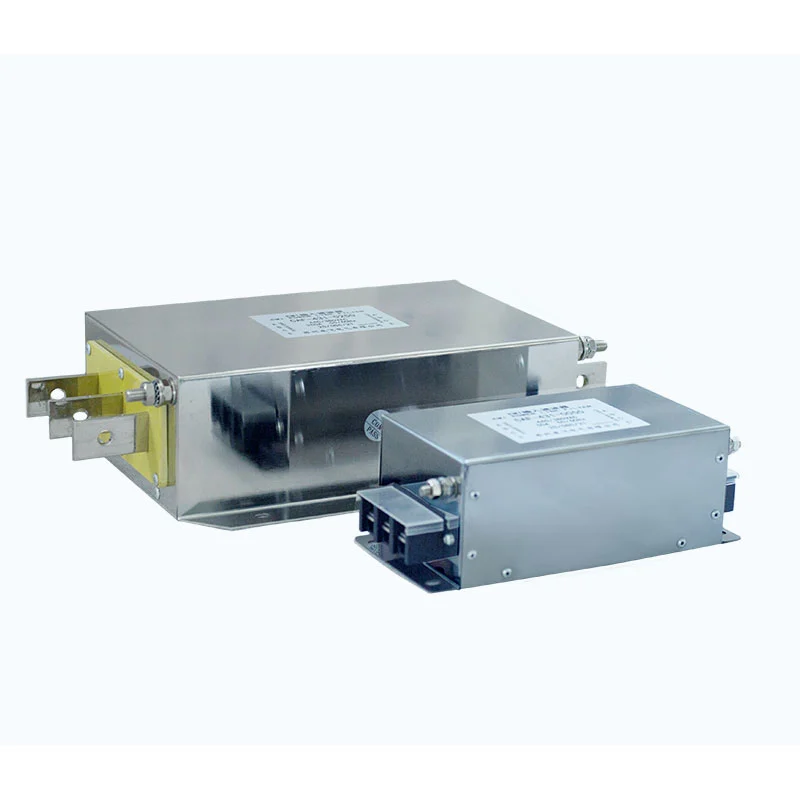

Фильтр источника питания устанавливается между источником входного питания и входом питания оборудования. Его основная цель — контроль электромагнитных помех (ЭМП), проводимых через линию электропередачи.
Силовое электронное оборудование, такое как инверторы, сервоприводы и импульсные источники питания, может генерировать высокочастотный шум во время переключения. Внешнее электрооборудование и электросеть также могут создавать нежелательные высокочастотные помехи в одной и той же линии электропитания.
Фильтр обеспечивает сопротивление этим нежелательным высокочастотным компонентам, пропуская при этом обычный источник питания.
Он предназначен для работы в обоих направлениях:
- Уменьшите высокочастотные помехи, создаваемые оборудованием и направляемые в электросеть.
- Уменьшить внешние радиочастотные и электрические помехи, попадающие в оборудование через линию питания.
- Подавление синфазных и дифференциальных помех
- Уменьшить возможность помех между соседним электронным оборудованием
Поэтому фильтр используется как часть системы контроля электромагнитных и электромагнитных помех оборудования и системы подавления помех в линии электропередачи.
В фильтре используется комбинация синфазных дросселей, конденсаторов X, конденсаторов Y и резистивных компонентов для формирования сети фильтрации нижних частот.
Синфазный дроссель обеспечивает высокий импеданс по отношению к синфазным высокочастотным шумам, пропуская при этом нормальный ток питания.
Конденсатор X подключен параллельно силовым проводам и обеспечивает путь для высокочастотного шума дифференциального режима.
Конденсаторы Y обеспечивают контролируемый путь между силовыми проводниками и землей или опорным корпусом для устранения соответствующих синфазных помех.
В зависимости от конфигурации схемы для разрядки конденсатора и демпфирования цепи можно использовать резистивные компоненты.
Комбинированная схема обеспечивает подавление синфазных и дифференциальных помех в заданном диапазоне частот.
Фильтр может иметь одноступенчатую или двухступенчатую структуру.
Одноступенчатая фильтрация подходит для применений, где уровень помех можно контролировать с помощью одной секции фильтрации, а пространство для установки ограничено.
Двухступенчатая фильтрация обеспечивает дополнительное ослабление, когда оборудование работает в более требовательной электромагнитной среде.
Соответствующую конфигурацию следует выбирать в зависимости от оборудования, характеристик помех, требуемого затухания и условий установки.
Следующие характеристики применимы к соответствующей конфигурации продукта. Различные серии фильтров Dufew Electric могут иметь разные диапазоны напряжения и тока.
| Параметр | Спецификация |
|---|---|
| Номинальное напряжение | 250 В переменного тока для указанной однофазной конфигурации |
| Номинальный ток | 1А--60А для указанной однофазной конфигурации |
| Рабочая частота | 50 Гц/60 Гц/до 500 Гц, в зависимости от конфигурации |
| Диапазон фильтрации | 5 кГц--30 МГц |
| Диэлектрическая прочность, между линиями | 1500 В постоянного тока / 60 с |
| Диэлектрическая прочность, линия-земля | 2250 В постоянного тока / 60 с* |
| Сопротивление изоляции | >100 МОм при 1000 В постоянного тока |
| Возможность перегрузки | 1,4 × номинальный ток в течение 1 минуты с интервалом не менее 15 минут между событиями перегрузки |
| Степень защиты | IP00/IP20 |
| Класс изоляции | Т40/Ф (155°С) |
| Огнестойкий класс | УЛ94В-2 |
| Стандарт продукта | ГБ/Т 15287/8 |
* В прилагаемой технической информации также указана электрическая прочность изоляции между фазой и землей 2500 В постоянного тока / 60 с. Применимое значение должно быть подтверждено из окончательной спецификации выбранной модели.
Типичное обозначение модели: CAF-4 3 1-0010.
| Код | Описание |
|---|---|
| КАФ | Серия электрических фильтров Dufew |
| 4 | Класс напряжения; 2 = 220 В, 4 = 380 В, 6 = 690 В |
| 3 | Фазовая конфигурация; 3 = трехфазный, 1 = однофазный |
| 1 | Категория фильтра; 1 = входной фильтр, 2 = выходной фильтр |
| 0010 | Номинальный ток; 0010 = 10А |
Перед заказом необходимо сверить обозначение модели с применимой спецификацией продукта и паспортной табличкой.
Схема фильтра устраняет как синфазные, так и дифференциальные высокочастотные помехи, что позволяет использовать ее там, где могут присутствовать различные типы кондуктивных электромагнитных помех.
Фильтр может уменьшить помехи, создаваемые подключенным оборудованием и направляемые в сеть электропитания, а также ограничивая внешние высокочастотные помехи, поступающие через подключение к сети.
Указанный диапазон фильтрации охватывает высокочастотные помехи, связанные с коммутацией силовой электроники и другого электронного оборудования.
Структура фильтрации может быть выбрана в соответствии с уровнем помех и требованиями к установке.
Интегрированная конструкция подходит для установки внутри шкафов управления и электрических шкафов, где пространство для установки ограничено.
Фильтр предназначен для однофазного силового электронного оборудования, в котором необходимо контролировать кондуктивные электромагнитные помехи. Его можно использовать в однофазных инверторах, сервоприводах, импульсных источниках питания, контроллерах, вышивальных машинах, гравировальных машинах, промышленном контрольном оборудовании и другом электронном оборудовании, установленном в средах, чувствительных к электромагнитным помехам.
Фильтр также можно использовать в электроустановках, где несколько электронных устройств работают в одной и той же сети, и кондуктивные помехи могут повлиять на работу оборудования или производительность системы.
Фильтр может оказаться целесообразным, если оборудование испытывает такие симптомы, связанные с помехами, как:
- Неожиданные отключения
- Ложное срабатывание или ненормальная работа.
- Помехи в связи или управлении
- Чрезмерный электрический шум
- Помехи в линиях электропередачи между соседним оборудованием
Эти симптомы могут иметь несколько причин. Прежде чем выбирать фильтр, следует определить действительный источник проблемы. Фильтр не заменяет корректирующие меры в случае перегрузки, неправильного заземления, нарушения изоляции, неисправностей оборудования или других основных электрических проблем.
При выборе фильтра следует учитывать напряжение питания оборудования, номинальный ток, рабочую частоту, однофазную конфигурацию, требуемую производительность фильтрации, установочные размеры, метод заземления, температуру окружающей среды и уровень защиты.
Для указанной однофазной конфигурации рекомендуемый номинал фильтра примерно в 1,2–1,5 раза превышает номинальный ток оборудования. При окончательном выборе также следует учитывать фактический ток нагрузки, условия перегрузки, рабочую температуру и спецификации производителя.
При выборе модели клиенты могут указать модель оборудования, напряжение питания, номинальный ток, рабочую частоту, схему подключения, установочные размеры, признаки помех и рабочую среду.
Правильная установка особенно важна для подавления высокочастотных электромагнитных помех.
Перед установкой проверьте напряжение и ток оборудования. Выбранный фильтр должен быть совместим с питанием и рабочим током оборудования.
Проверьте корпус, клеммы, точки крепления, идентификационную этикетку и маркировку проводов. Не устанавливайте поврежденный блок.
Установите фильтр как можно ближе к вводу питания защищаемого оборудования. При установке в шкафу фильтр можно установить на подходящую металлическую монтажную поверхность в соответствии с требованиями установки.
Подключите фильтр между входным источником питания и входом оборудования в соответствии с применимой схемой подключения. Следуйте отмеченным входным и выходным клеммам, где указано определенное направление подключения.
Заземляющая клемма должна быть надежно подсоединена.
Не связывайте входные и выходные провода фильтра вместе.
Высокочастотные помехи могут возникать между близко расположенными входными и выходными проводниками и обходить схему фильтрации. Поэтому проводку на стороне входа и стороне нагрузки следует прокладывать отдельно и держать отдельно, насколько это практически возможно.
Заземляющий проводник должен быть коротким и иметь достаточно низкое сопротивление для установки.
После проверки проводки и заземления:
1. Подтвердите все клеммные соединения.
2. Проверьте разделение входного/выходного кабеля.
3. Включите оборудование.
4. Наблюдайте за рабочим состоянием и аварийными состояниями.
5. Проверьте, уменьшились ли первоначальные помехи.
Для компактного однофазного оборудования встроенный фильтр в сборе может сократить количество компонентов, необходимых для установки.
| Сравнение | Встроенный однофазный фильтр | Отдельные фильтрующие блоки |
|---|---|---|
| Структура | Одна интегрированная сборка | Несколько независимых сборок |
| Установка | Одна точка установки фильтра | Отдельные блоки и точки крепления |
| Электропроводка | Выделенные входные и выходные клеммы фильтра | Дополнительные соединения и маршрутизация |
| Кабинетное пространство | Подходит для компактных шкафов управления. | Требуется место для каждого блока |
| Управление компонентами | Одна сборка продукта | Отдельные компоненты и аксессуары |
Фактические характеристики электромагнитных помех зависят от схемы фильтра, электрических условий, заземления, прокладки кабеля и качества установки. Сама интегрированная структура не должна рассматриваться как гарантия превосходного подавления электромагнитных помех без данных испытаний для конкретного применения.
Dufew Electric производит компоненты силовой электроники, включая резисторы, тормозные системы, реакторы, фильтры, трансформаторы и электрические компоненты по индивидуальному заказу.
Для фильтров электропитания производство и проверка могут включать:
Проверка компонентов → Фильтр в сборе → Электрические испытания → Заключительная проверка → Упаковка
В зависимости от конфигурации изделия проверка может включать в себя:
- Проверка спецификации компонентов
- Проверка клемм и соединений
- Проверка сопротивления изоляции
- Испытание диэлектрической прочности
- Проверка электрических характеристик
- Проверка размеров
- Окончательная проверка продукции
Соответствующие технические записи и документация по испытаниям могут быть предоставлены в соответствии с требованиями к продукту и проекту.
Dufew Electric имеет сертификаты ISO и CE, подтверждающие деятельность по управлению качеством и обеспечению соответствия продукции.
Применимые сертификаты и техническая документация должны быть подтверждены в соответствии с выбранной моделью, конфигурацией продукта и предполагаемым рынком.
Международные заказы могут быть организованы в соответствии с количеством продукции, размерами, пунктом назначения и требованиями к доставке.
При необходимости можно использовать морские перевозки, авиаперевозки, экспресс-доставку или услуги экспедитора, назначенного клиентом. Упаковка подбирается в зависимости от состава продукта и условий транспортировки.
Устанавливается на входе питания электронного оборудования для подавления кондуктивных электромагнитных помех, распространяющихся по линии электропередачи. Типичные области применения включают однофазные инверторы, сервоприводы, импульсные источники питания и контроллеры.
Фильтр предназначен для устранения как синфазных, так и дифференциальных высокочастотных помех. Указанный диапазон фильтрации составляет 5 кГц–30 МГц для соответствующей конфигурации.
Его следует устанавливать как можно ближе к источнику питания защищаемого оборудования. Кабели на стороне входа и выхода должны быть разделены, чтобы уменьшить электромагнитную связь, которая может обойти фильтр.
Да. Он предназначен для применения в однофазных инверторах, сервоприводах, импульсных источниках питания, контроллерах и аналогичном электронном оборудовании, при условии, что электрические характеристики совместимы.
При выборе следует учитывать номинальный и фактический рабочий ток оборудования, напряжение питания, условия эксплуатации и характеристики фильтра. В прилагаемом руководстве по выбору рекомендуется примерно в 1,2–1,5 раза превышать номинальный ток оборудования.
Это может помочь, когда эти симптомы вызваны или усугублены кондуктивными электромагнитными помехами или помехами в линии электропередачи. Если неисправность вызвана перегрузкой, неправильным заземлением, проблемами с изоляцией или внутренней неисправностью оборудования, первопричину необходимо устранить отдельно.
Электрические характеристики, структура фильтрации, установочные размеры и другие характеристики можно оценить в соответствии с требованиями к оборудованию и применению.
Да. На высоте более 1000 м из-за снижения тепловыделения может потребоваться снижение номинальных характеристик тока. В поставляемой технической информации указана максимальная высота над уровнем моря 2000 м и рекомендовано снижение тока на 15 % выше 1000 м. Окончательное требование должно быть подтверждено для выбранной модели.
Dufew Electric поставляет фильтры питания для однофазных инверторов, сервоприводов, импульсных источников питания, контроллеров и другого силового электронного оборудования. В фильтрах используются компоненты синфазной и дифференциальной фильтрации для уменьшения наведенных электромагнитных помех через соединение питания.
При выборе продукта укажите напряжение оборудования, номинальный ток, рабочую частоту, условия установки и доступную информацию о помехах для проверки конфигурации.
