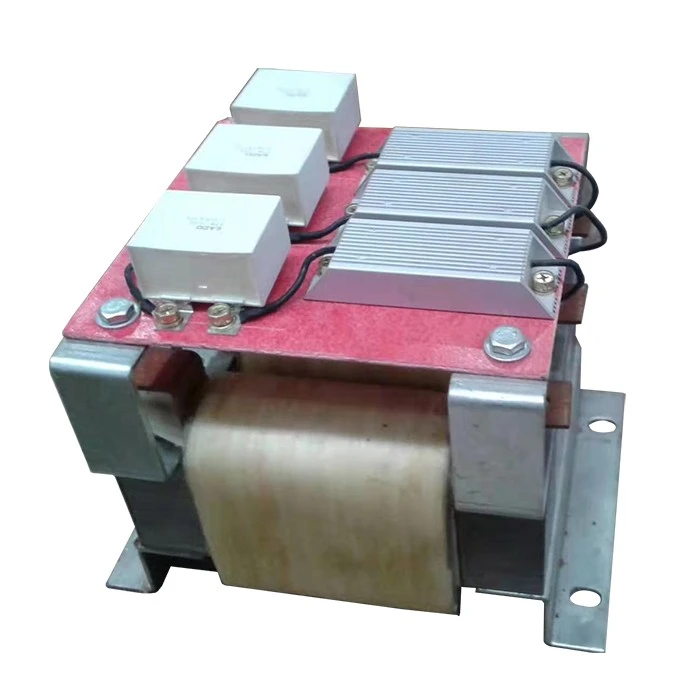

Производный фильтр напряжения

Электрический фильтр производной напряжения Dufew устанавливается на выходной стороне частотно-регулируемого привода для улучшения электрических условий между инвертором и двигателем. В современных инверторных системах используются высокоскоростные переключающие устройства для точного управления скоростью и крутящим моментом, но быстрые переходы напряжения ШИМ могут создавать крутые фронты напряжения, которые увеличивают нагрузку dv/dt на обмотки двигателя, отраженное напряжение, вызванное несоответствием импеданса кабеля, синфазное напряжение между двигателем и землей, риск тока подшипника и высокочастотные электромагнитные помехи.

Эти эффекты могут стать более заметными при длинных кабелях двигателя, высоких частотах переключения инвертора, двигателях, изначально не предназначенных для работы с инвертором, или промышленном оборудовании со строгими требованиями к электрической стабильности. Dufew использует демпфирующую структуру LC с контролируемым сопротивлением для поглощения энергии высокочастотных колебаний, замедления скорости перехода напряжения и снижения переходных электрических напряжений при сохранении нормальной работы инвертора.

Фильтр может помочь уменьшить пики напряжения ШИМ, нагрузку на изоляцию двигателя, эффекты отраженной волны и высокочастотные помехи, одновременно улучшая условия передачи по кабелю и общую совместимость системы привода.

Как работает технология Dufew dv/dt?

LC-демпфирующая структура для управления переходным напряжением

Во время переключения инвертора импульсы ШИМ генерируют быстрые высокочастотные изменения напряжения, которые проходят через кабель двигателя. Фильтр вводит контролируемый импеданс в выходную цепь для ограничения быстрых изменений напряжения и переходных перенапряжений, улучшая условия напряжения на клеммах двигателя и уменьшая эффекты отраженной волны. По сравнению с обычным выходным реактором демпфирующая структура обеспечивает дополнительный контроль высокочастотных колебаний напряжения.

Схема управления синфазным напряжением

Высокочастотное переключение может создавать синфазное напряжение между обмотками двигателя, жилами кабеля и системой заземления. Dufew оптимизирует магнитную и электрическую конструкцию, чтобы уменьшить синфазные помехи и высокочастотные компоненты напряжения, что может помочь ограничить влияние напряжения на валу, снизить риск тока разряда подшипника и улучшить характеристики ЭМС.

Характеристики защиты двигателя

Снижение напряжения изоляции при работе ШИМ

Быстрые изменения напряжения и повторяющиеся импульсы ШИМ могут увеличить электрическую нагрузку на изоляцию обмотки двигателя и со временем способствовать ее старению. Уменьшая скорость нарастания напряжения и ограничивая переходные пики, Dufew помогает снизить нагрузку на изоляцию обмоток и подходит для модернизации, когда существующие двигатели нуждаются в улучшенной совместимости с работой частотно-регулируемого привода.

Повышение надежности подшипников

Синфазное напряжение может создавать пути высокочастотного тока через подшипники двигателя, потенциально увеличивая напряжение на валу и эффекты разряда подшипника. Уменьшая высокочастотные составляющие напряжения, фильтр помогает ограничить влияние напряжения на валу и повреждения, связанные с током подшипника, одновременно поддерживая более стабильную работу двигателя.

Поддержка непрерывной промышленной эксплуатации

Для двигателей, работающих в условиях непрерывной работы, контроль переходных напряжений и высокочастотных электрических нагрузок может помочь поддерживать работоспособность оборудования и снизить электрическую нагрузку на двигатели и подключенные компоненты. Это обеспечивает требования к стабильной работе и техническому обслуживанию промышленных приводных систем.

Руководство по выбору приложений

Решение для фильтрации dv/dt обычно рассматривается, когда системы имеют:

Типичные применения

Решения Dufew подходят для:

Типичные области применения включают промышленную автоматизацию, станки с ЧПУ, портовое оборудование, машины для литья под давлением, текстильное оборудование, оборудование для обработки бумаги и системы тестирования, где двигатели с ЧРП требуют улучшенного контроля напряжения и электрической защиты на стороне двигателя.

Технические особенности конструкции

Конструкция магнитных компонентов с низкими потерями

Dufew использует оптимизированные магнитные материалы и конструкции компонентов для поддержания стабильных характеристик индуктивности, одновременно снижая магнитные потери и обеспечивая эффективное рассеивание тепла во время непрерывной работы.

Система промышленной изоляции

В системе изоляции могут использоваться изоляционные материалы класса F вместе с вакуумной пропиткой для улучшения целостности изоляции, механической прочности и устойчивости к условиям окружающей среды во время промышленной эксплуатации.

Гибкая конфигурация установки

Для соответствия различным компоновкам шкафов и оборудования Dufew поддерживает варианты защиты IP00 и IP22, вертикальную или горизонтальную установку, индивидуальные размеры и механические конфигурации для конкретного проекта в соответствии с требованиями приложения.

Технические характеристики

Фильтр dv/dt против синусоидального фильтра

Производственные возможности и гарантия качества

Dufew Electric специализируется на компонентах промышленной силовой электроники, включая фильтры, реакторы, тормозные резисторы, трансформаторы и индивидуальные электрические решения. Производственный процесс фильтрующих изделий для защиты двигателей включает в себя выбор магнитного сердечника, прецизионную намотку, обработку изоляции, вакуумную пропитку, испытания электрических характеристик и окончательную проверку.

Ключевые проверки качества могут включать в себя:

- Проверка сопротивления изоляции
- Испытание на диэлектрическую стойкость
- Проверка индуктивности
- Тестирование на повышение температуры
- Окончательная проверка продукции

Dufew Electric поддерживает OEM-производство, индивидуальные электрические параметры, поддержку инженерных приложений и проектные решения. Сертификационные документы и отчеты об испытаниях продукции могут быть предоставлены в соответствии с требованиями к продукции и проекта.

Часто задаваемые вопросы

Вопрос 1: Для чего используется производный фильтр напряжения в системах VFD?

Фильтр производной напряжения используется для уменьшения напряжения dv/dt, скачков переходного напряжения и высокочастотных помех, возникающих при переключении инвертора. Это помогает улучшить защиту изоляции двигателя и надежность системы.

Вопрос 2: Когда следует выбирать это решение?

Рекомендуется для применений с длинными кабелями двигателей, стандартными двигателями с инверторным управлением, высокими частотами переключения, проблемами тока подшипников или строгими требованиями по ЭМС.

Вопрос 3. В чем разница между фильтром dv/dt и синусоидальным фильтром?

Фильтр dv/dt в основном снижает скорость нарастания напряжения и напряжение переходного процесса, а синусоидальный фильтр дополнительно преобразует выходной сигнал ШИМ в сигнал, близкий к синусоидальному, с более высокими характеристиками фильтрации.

Вопрос 4: Может ли компания Dufew адаптировать решения для защиты двигателя под заказ?

Да. Dufew предлагает индивидуальные решения в зависимости от напряжения системы, допустимого тока, несущей частоты, длины кабеля, требований к установке и условий применения.

Индивидуальные решения для защиты двигателей от Dufew Electric

Dufew Electric предлагает индивидуальные решения по защите выходной стороны для систем ЧРП, сервоприводов и промышленных двигателей. Благодаря профессиональному электрическому проектированию, контролируемым производственным процессам и строгому контролю качества Dufew помогает клиентам снизить электрическое напряжение, связанное с ШИМ, и повысить долгосрочную надежность системы привода.
