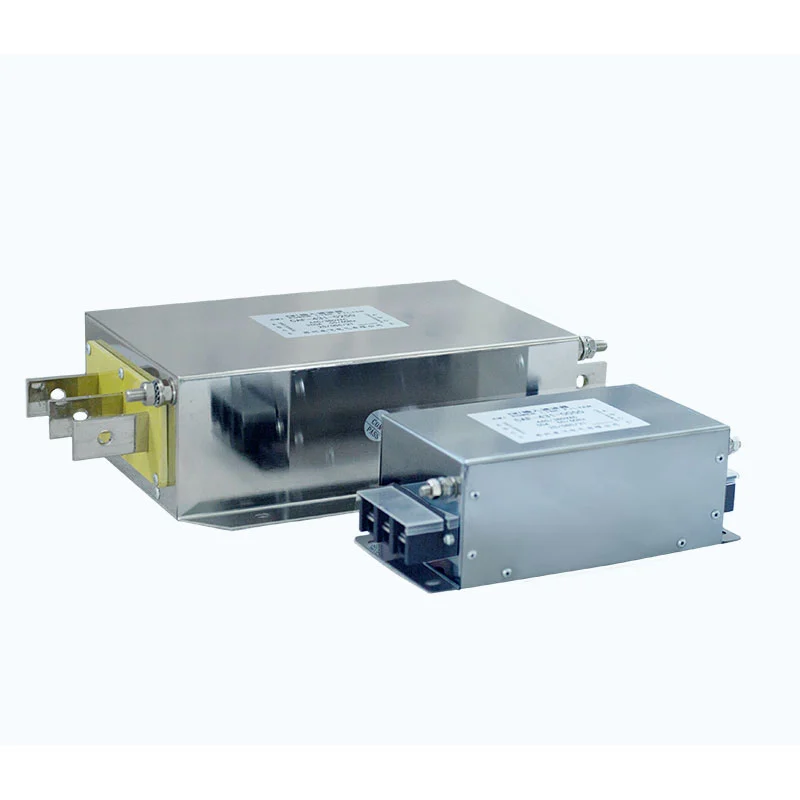

Пассивный фильтр

Электрический пассивный фильтр Dufew предназначен для промышленных энергосистем, на которые влияют гармонические токи от частотно-регулируемых приводов, преобразователей, выпрямителей и других нелинейных нагрузок. Комбинируя реакторы фильтра, конденсаторы и неиндуктивные демпфирующие резисторы в настроенной LC-цепи, он обеспечивает путь с низким импедансом для выбранных гармонических частот и помогает уменьшить циркуляцию гармонического тока в электросети.

Нелинейные нагрузки, возникающие при преобразовании переменного тока в постоянный и силовой электронной коммутации, могут способствовать перегреву трансформатора, увеличению потерь в кабеле, снижению коэффициента мощности, дополнительной нагрузке на электрооборудование и нестабильному качеству электроэнергии. В зависимости от условий системы конфигурация фильтрации может быть разработана для устранения характеристических гармоник, таких как 5-я, 7-я, 11-я и компоненты более высокого порядка.

Система помогает снизить гармонические искажения тока, улучшить коэффициент мощности, ограничить потери, связанные с гармониками, и обеспечить стабильную электрическую работу. По сравнению с системами активной компенсации гармоник, пассивная фильтрация использует относительно простую электрическую структуру без сложных схем управления, что делает ее пригодной для непрерывной работы в промышленных приложениях с предсказуемыми характеристиками гармоник.

Как работает система фильтрации LC?

Настроенная резонансная схема

Реактор и конденсатор образуют настроенную LC-ветвь, рассчитанную на определенные частоты гармоник.

Когда гармонические токи достигают расчетного диапазона частот, ветвь фильтрации обеспечивает путь с более низким импедансом, чем силовая сеть, что позволяет эффективно поглощать гармонические токи.

Эта конструкция обеспечивает:

- Целевое снижение гармоник

- Меньшее искажение формы сигнала тока

- Улучшенная электрическая стабильность

- Возможность непрерывной промышленной эксплуатации

Конструкция демпфирования и защиты

Встроенный безиндуктивный резистор контролирует резонансные характеристики и повышает стабильность схемы.

Демпфирующая структура помогает:

- Предотвратить чрезмерное резонансное усиление

- Ограничить аномальный гармонический ток

- Повышение надежности конденсатора

- Продлить срок службы системы

Ключевые преимущества

1. Простая пассивная структура

Пассивная конструкция работает без контроллеров DSP или дополнительных электронных компенсационных модулей, что обеспечивает простую электрическую структуру с меньшим количеством компонентов управления, меньшими требованиями к техническому обслуживанию и хорошей адаптируемостью к промышленным условиям эксплуатации.

2. Улучшенное качество электроэнергии.

Уменьшая циркуляцию гармонического тока, система может помочь ограничить потери в трансформаторе и кабеле, снизить повышение температуры, улучшить коэффициент мощности и обеспечить более стабильную работу подключенного электрооборудования.

3. Разработан для промышленного применения.

Дюфью применяет инженерные соображения к магнитным компонентам, согласованию реактора и конденсатора, тепловым характеристикам и электробезопасности. Полученная конфигурация пригодна для непрерывной работы в промышленных энергосистемах с относительно предсказуемыми гармоническими характеристиками.

Типичные применения

Пассивный фильтр Dufew подходит для промышленных систем с относительно стабильными гармоническими характеристиками.

Типичные области применения включают производственные предприятия, металлургические и химические перерабатывающие предприятия, горнодобывающее оборудование, текстильное оборудование, линии по производству бумаги, портовое оборудование и системы литья под давлением, где необходимо управлять нелинейными нагрузками и гармоническими токами.

Возможность индивидуального дизайна

Разные электрические системы требуют разных параметров фильтрации.

Dufew предоставляет инженерную поддержку на основе:

- Данные измерения гармоник

- Характеристики нагрузки

- Уровень напряжения системы

- Среда установки

- Требуемая производительность THDi

Доступны индивидуальные решения для различных требований к качеству промышленной электроэнергии.

Руководство по выбору

Выбор подходящего решения для фильтрации требует оценки:

Dufew предоставляет индивидуальные рекомендации, основанные на данных измерения гармоник, параметрах системы и требованиях проекта.

Производственные возможности и гарантия качества

Dufew Electric специализируется на производстве промышленной силовой электроники, поставляя пассивные фильтры, реакторы, тормозные резисторы, трансформаторы и индивидуальные электрические решения для промышленного применения. Его инженерная работа охватывает гармонический анализ, согласование электрических параметров и требования к качеству электроэнергии, поддерживая разработку и производство продуктов для конкретных приложений.

Ключевые производственные возможности включают обработку магнитных сердечников, прецизионную обмотку реактора, согласование конденсаторов и резисторов, проверку электрических параметров и испытания тепловых характеристик. В зависимости от конфигурации изделия проверка качества может включать в себя:

- Проверка сопротивления изоляции
- Испытание на диэлектрическую стойкость
- Проверка резонансных параметров
- Тестирование на повышение температуры
- Проверка электрических параметров
- Окончательный внешний осмотр.

Документация по качеству может включать сертификат управления качеством ISO, отчеты об испытаниях продукции и записи проверки электрических характеристик в соответствии с применимыми требованиями к продукции и проектам.

Dufew Electric поддерживает OEM-производство, индивидуальное электротехническое проектирование, инженерное сотрудничество и проектные решения по обеспечению качества электроэнергии.

Технические характеристики

Пассивный фильтр против активного фильтра гармоник

Часто задаваемые вопросы

Вопрос 1: Какие компоненты используются в пассивном фильтре?

Пассивный фильтр состоит из реакторов, конденсаторов и демпфирующих резисторов, которые образуют настроенную LC-цепь. Эти компоненты обеспечивают путь с низким импедансом для выбранных гармонических токов и помогают улучшить качество электроэнергии.

В2: Как выбрать подходящую модель?

Выбор модели зависит от номинального напряжения, рабочего тока, источника гармоник, спектра гармоник, требований к THDi, конфигурации системы и условий установки.

В3: Подходит ли это решение для всех гармонических условий?

Пассивная фильтрация обычно подходит для систем со стабильными гармоническими характеристиками. Приложения с быстро меняющимися гармоническими нагрузками могут потребовать альтернативных решений по компенсации.

Вопрос 4. Может ли компания Dufew настраивать решения по фильтрации?

Да. Dufew предлагает индивидуальные решения в зависимости от уровня напряжения, допустимой силы тока, гармонических характеристик, требований к установке и условий проекта.
