Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

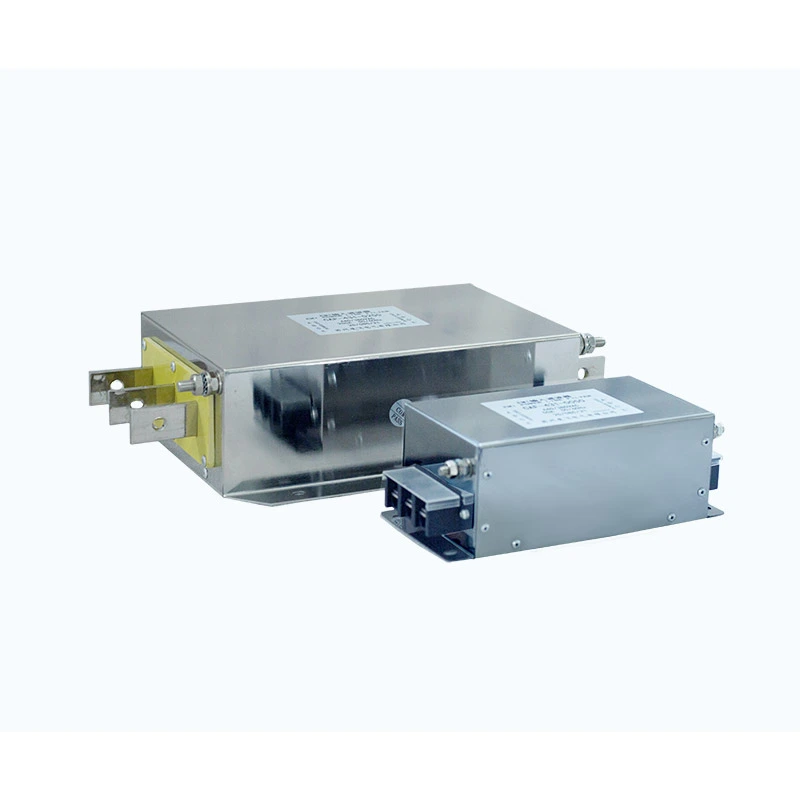

Выходной фильтр устанавливается между выходными клеммами ЧРП и входными клеммами двигателя для улучшения качества электрических сигналов, передаваемых на двигатель.
Комбинируя многоступенчатые схемы фильтрации с оптимизированными магнитными компонентами, он ослабляет высокочастотные коммутационные помехи, возникающие при работе инвертора ШИМ, и снижает электрическое напряжение на клеммах двигателя.
Конструкция помогает минимизировать:
- Высокочастотные гармонические составляющие
- Импульсы скачков напряжения, вызванные быстрым переключением
- нагрузка dv/dt на изоляцию двигателя
- Электромагнитные помехи через кабели двигателя
Система изоляции обеспечивает:
- Между линиями: 1500 В постоянного тока / 60 с.
- Линия-земля: 2500 В постоянного тока / 60 с.
Благодаря сопротивлению изоляции более 100 МОм, перегрузочной способности в 1,4 раза больше номинального тока в течение 1 минуты и поддержке кабелей двигателей длиной до 400 м с экранированными кабелями, решения Dufew подходят для требовательных промышленных приводных систем.
| Параметр | Спецификация |
|---|---|
| Номинальное напряжение | 220 В переменного тока / 380 В переменного тока / 690 В переменного тока / 1140 В переменного тока |
| Рабочая частота | 50 Гц / 60 Гц / до 500 Гц |
| Номинальный ток | 5А - 1600А |
| Диэлектрическая прочность | Между линиями: 1500 В постоянного тока (60S); Линия-земля: 2500 В постоянного тока (60 с) |
| Сопротивление изоляции | ≥100 МОм (1000 В постоянного тока) |
| Возможность перегрузки | Превышение номинального тока в 1,4 раза в течение 1 минуты (интервал ≥15 минут) |
| Максимальная длина кабеля | Экранированный кабель: 400 м; Неэкранированный кабель: 300 м. |
| Степень защиты | IP00/IP20 |
| Класс изоляции | Т40/класс F (155℃) |
| Огнестойкий класс | УЛ94В-2 |
| Стандарт продукта | ГБ/Т15287/8 |
CAF-4 3 2-0600
| Код | Описание |
|---|---|
| КАФ | Серия электрических фильтров Dufew |
| 4 | Уровень напряжения (2 = 220 В, 4 = 380 В, 6 = 690 В) |
| 3 | Номер фазы (3 = трехфазный, 1 = однофазный) |
| 2 | Тип фильтра (1 = входной фильтр, 2 = выходной фильтр) |
| 0600 | Номинальный ток (0600 = 600 А) |
Длинные кабели двигателя могут создавать распределенную емкость, что может привести к увеличению зарядного тока и высокочастотным помехам. Оптимизированная конструкция магнитной цепи помогает снизить влияние емкости кабеля, улучшить стабильность формы выходного сигнала и снизить высокочастотное излучение, что делает фильтр подходящим для установки с удаленными двигателями. Он поддерживает экранированные кабели длиной до 400 м и неэкранированные кабели длиной до 300 м.
Операция переключения ШИМ может вызвать быстрый рост напряжения и высокочастотную нагрузку на обмотки двигателя. Выходной фильтр помогает снизить влияние du/dt и скачки напряжения, ограничивая старение изоляции, вызванное импульсами переключения, и повышая общую надежность работы двигателя.
Многоступенчатая структура фильтрации помогает подавлять высокочастотный шум переключения, а также синфазные и дифференциальные помехи. Это может улучшить характеристики ЭМС и уменьшить помехи в системах, оснащенных чувствительным оборудованием управления и мониторинга.
Конструкция фильтрации в первую очередь нацелена на высокочастотные компоненты, сохраняя при этом энергию основной частоты, необходимую для нормальной работы двигателя. Это помогает поддерживать стабильный выходной крутящий момент двигателя, минимизировать дополнительные потери и поддерживать надежную непрерывную работу.
Компактный дизайн поддерживает как вертикальную, так и горизонтальную установку и позволяет использовать шкафы различной компоновки. Также доступны индивидуальные номиналы напряжения и тока для удовлетворения конкретных промышленных применений и требований OEM-проекта.
Выходной фильтр Dufew подходит для применений, где длина кабеля двигателя превышает 50 метров, а также для высокоточного сервомеханического оборудования, систем синхронного привода с несколькими двигателями и производственных линий, оснащенных чувствительным контрольным оборудованием. Он также подходит для кранов и оборудования для литья под давлением, требующего частого ускорения и торможения.
Типичные области применения включают промышленную автоматизацию, станки с ЧПУ, лифты, портовое оборудование, текстильное оборудование, машины для литья под давлением и системы тестирования.
| Размер сравнения | Профессиональный выходной фильтр Dufew | Стандартное решение для фильтрации вывода |
|---|---|---|
| Структура фильтрации | Многоступенчатая конструкция фильтрации помех при переключении ШИМ | Простая структура фильтрации с ограниченным ослаблением частоты |
| Основное приложение | Подавление гармоник на стороне двигателя и снижение нагрузки du/dt | Базовое улучшение формы выходного сигнала |
| Возможность использования длинного кабеля | Поддерживает прокладку кабеля двигателя на большие расстояния, экранированный кабель длиной до 400 м. | Производительность может снизиться при увеличении длины кабеля. |
| Защита двигателя | Помогает снизить нагрузку на изоляцию, вызванную импульсами коммутационного напряжения. | Ограниченная защита от высокочастотного воздействия |
| Системная интеграция | Подходит для прецизионных и промышленных приводных систем. | В основном используется для общего применения |
Dufew Electric специализируется на компонентах промышленной силовой электроники, включая фильтры, реакторы, тормозные резисторы и индивидуальные электрические решения.
Обладая инженерным опытом в области магнитных компонентов и систем привода, Dufew предлагает индивидуальные решения для различных уровней напряжения, диапазонов тока и требований к установке.
Производственные возможности Dufew охватывают обработку магнитных компонентов, прецизионную намотку, обработку изоляции, проверку электрических параметров и эксплуатационные испытания, обеспечивая стабильное качество продукции и надежную работу продукции.
Контроль качества включает проверку сопротивления изоляции, диэлектрической стойкости, превышения температуры, электрических характеристик и внешнего вида. Каждый этап предназначен для проверки электробезопасности, стабильности работы и общего качества готовой продукции.
Dufew поддерживает OEM-производство, индивидуальные разработки, техническую документацию и техническую поддержку приложений для удовлетворения различных промышленных требований. Документация по качеству включает в себя сертификацию управления качеством ISO, сертификацию CE и отчеты об испытаниях продукции.
Dufew применяет упаковку экспортного стандарта для обеспечения безопасной транспортировки промышленных электрических компонентов.
Упаковочные решения включают в себя:
- Влагостойкая защита.
- Ударопрочное крепление
- Усиленные деревянные корпуса для больших моделей.
- Этикетки с идентификацией продукта
- Техническая документация
Каждый продукт проверяется перед отправкой, чтобы гарантировать соответствие требованиям клиента.
Выходной фильтр в основном предназначен для высокочастотных коммутационных компонентов, помех ШИМ и электромагнитных помех на стороне двигателя. Выходной дроссель в основном снижает скорость нарастания напряжения, ограничивает влияние тока и улучшает условия формы выходного сигнала.
Для требовательных приложений подходящее решение зависит от длины кабеля, типа двигателя и требований ЭМС.
Да. Уменьшая высокочастотные составляющие, генерируемые при переключении инвертора, можно снизить электромагнитную вибрацию и улучшить условия работы двигателя.
Длинные кабели увеличивают распределенную емкость и могут усиливать высокочастотные помехи. Правильная фильтрация помогает снизить электрическое напряжение, связанное с кабелем, и повышает стабильность системы.
Да. Dufew предлагает индивидуальные решения, включая номинальное напряжение, токовую мощность, характеристики фильтрации, размеры и структуру установки в соответствии с требованиями заказчика.
