Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

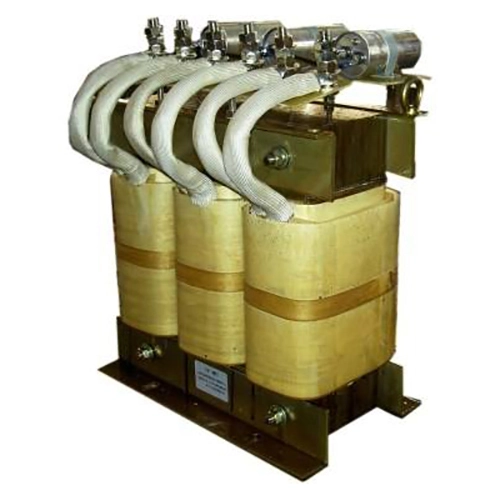

Электрический синусоидальный фильтр Dufew устанавливается на выходе систем частотно-регулируемого привода для улучшения качества сигналов на стороне двигателя и обеспечения надежной защиты двигателя в промышленных приложениях. Во время переключения ЧРП генерируются и передаются по кабелям двигателя высокочастотные импульсы напряжения ШИМ, особенно при установке на большие расстояния, что может вызвать отраженное напряжение, повышенное напряжение dv/dt, электромагнитные помехи и дополнительные потери в двигателе.
Синусоидальный фильтр VFD использует структуру фильтрации нижних частот LC, состоящую из реакторов и конденсаторов. Сеть фильтрации ослабляет компоненты несущей частоты и высокочастотные гармоники выходных сигналов ШИМ, позволяя при этом эффективно проходить напряжению основной частоты, преобразуя выходной сигнал в более плавный, близкий к синусоиде.
Процесс фильтрации помогает:
- Уменьшение высокочастотных компонентов ШИМ
- Улучшение формы сигнала напряжения на клеммах двигателя.
- Снижение нагрузки dv/dt на изоляцию двигателя.
- Уменьшите электромагнитные помехи (EMI)
- Повышение стабильности работы двигателя и надежности обслуживания.
В продукте используются холоднокатаные сердечники из кремнистой стали с низкими потерями, изоляционные материалы класса F, технология вакуумной пропитки и оптимизированные тепловые структуры для поддержания стабильных характеристик во время непрерывной промышленной эксплуатации, что обеспечивает эффективное решение для систем двигателей с длинным кабелем, оборудования автоматизации и высокопроизводительных приложений с ЧРП.
В отличие от стандартного выходного дросселя, который в основном увеличивает импеданс цепи, структура LC-фильтра обеспечивает большее ослабление высокочастотных коммутационных компонентов, что приводит к более плавной форме волны напряжения двигателя с меньшими высокочастотными искажениями и уменьшенной электрической нагрузкой на обмотки двигателя.
Импульсы ШИМ с высоким значением dv/dt могут увеличить нагрузку на изоляцию, особенно если между преобразователем частоты и двигателем установлены длинные кабели. Фильтр помогает ограничить скачки напряжения и эффекты отраженных волн, снижая нагрузку на изоляцию обмоток двигателя и обеспечивая более длительную работу двигателя.
Длинные кабели двигателя создают распределенную емкость, которая может увеличить зарядный ток и отраженное напряжение. Dufew регулирует электрические параметры в соответствии с системными требованиями для таких приложений, как системы с удаленными насосами, уличное моторное оборудование, подземное оборудование и крупные производственные линии.
Ослабляя высокочастотные помехи и искажения формы выходного сигнала, фильтр может помочь снизить электромагнитные шумы двигателя, дополнительное повышение температуры, потери, связанные с гармониками, и механическую вибрацию, связанную с нестабильной формой выходного сигнала инвертора.
Реактор и конденсатор подбираются в соответствии с выходными характеристиками ШИМ преобразователя частоты. Полученная LC-структура ослабляет компоненты несущей частоты, сохраняя при этом передачу основной частоты и улучшая форму сигнала напряжения на стороне двигателя.
В магнитной системе могут использоваться холоднокатаные сердечники из кремниевой стали, оптимизированная структура воздушного зазора и магнитные материалы с низкими потерями для поддержания стабильных характеристик индуктивности и контроля магнитных потерь во время непрерывной работы.
Система изоляции может включать высокотемпературную изоляцию класса F, вакуумную пропитку и огнестойкие изоляционные материалы. Эти меры поддерживают диэлектрическую прочность, механическую стабильность и надежную работу в непрерывных промышленных условиях.
Пример: SWF-4 3 2-1200
| Код | Описание |
|---|---|
| SWF | Серия электрических синусоидальных фильтров Dufew |
| 4 | Уровень напряжения (2=220В, 4=380В, 6=690В) |
| 3 | Номер фазы (3=Трёхфазный, 1=Однофазный) |
| 2 | Положение установки (сторона выхода ЧРП) |
| 1200 | Номинальный ток (1200А) |
| Параметр | Спецификация |
|---|---|
| Номинальное напряжение | 220 В переменного тока / 380 В переменного тока / 690 В переменного тока / 1140 В переменного тока |
| Рабочая частота | 50 Гц / 60 Гц / по индивидуальному заказу |
| Несущая частота | 2 кГц-8 кГц |
| Гармонические искажения напряжения | ≤5% |
| Номинальный ток | 5А-1200А |
| Максимальная длина кабеля | До 3000 м (зависит от приложения) |
| Возможность перегрузки | 1,5× номинальный ток в течение 1 минуты |
| Повышение температуры | ≤80 тыс. |
| Уровень шума | ≤65 дБ |
| Диэлектрическая прочность | 3000 В переменного тока / 10 с |
| Сопротивление изоляции | ≥100 МОм |
| Степень защиты | IP00/IP20 |
| Класс изоляции | Класс F (155℃) |
| Стандартный | ГБ/Т15287/8 |
Решения Dufew Sine Wave Filter подходят для систем ЧРП, требующих улучшенных характеристик выходного сигнала и защиты двигателя.
| Приложение | Основное требование |
|---|---|
| Моторные системы на большие расстояния | Уменьшите напряжение, связанное с кабелем |
| Насосно-вентиляционные системы | Улучшение стабильности работы двигателя |
| оборудование с ЧПУ | Поддержка точности обработки |
| Линии промышленной автоматизации | Уменьшите электрические помехи |
| Лифты | Повышение надежности привода |
| Краны и подъемное оборудование | Поддержка частого ускорения и торможения |
| Наружные моторные установки | Включить удаленную работу оборудования |
Dufew Electric производит компоненты промышленной силовой электроники, включая фильтры, реакторы, тормозные резисторы, трансформаторы и индивидуальные электрические решения. Производство продуктов для фильтрации сигналов осуществляется посредством контролируемых процессов: от подготовки и намотки магнитных компонентов до обработки изоляции, пропитки, электрических испытаний и окончательной проверки.
Производственные процессы включают в себя:
- Обработка магнитного сердечника
- Прецизионная намотка
- Изоляционная обработка
- Вакуумная пропитка
- Проверка электрических характеристик
Проверка качества охватывает ключевые электрические и механические параметры, включая проверки:
- Проверка сопротивления изоляции
- Испытание на диэлектрическую стойкость
- Проверка электрических параметров
- Тестирование на повышение температуры
- Окончательный внешний осмотр.
Dufew Electric также поддерживает OEM-производство, индивидуальные электрические параметры, поддержку инженерных приложений и поставки на основе проектов. Чертежи продукции, протоколы испытаний и сертификационные документы могут быть предоставлены в соответствии с требованиями заказчика и проекта.
Dufew предлагает упаковочные решения экспортного стандарта для промышленной электротехнической продукции.
Упаковка включает в себя:
- Влагостойкая защита.
- Ударопрочное крепление
- Усиленные деревянные корпуса для тяжелых моделей.
- Этикетки с идентификацией продукта
- Техническая документация
Каждое устройство проверяется перед отправкой, чтобы убедиться, что характеристики продукта соответствуют требованиям клиента.
| Сравнение | Синусоидальный фильтр | Выходной реактор |
|---|---|---|
| Принцип фильтрации | LC-фильтр нижних частот для уменьшения компонентов ШИМ | Увеличивает сопротивление для ограничения изменения тока |
| Основная функция | Улучшает качество сигнала и подавляет высокочастотную нагрузку | Снижает скорость нарастания напряжения и колебания тока |
| Выходной сигнал | Выходное напряжение, близкое к синусоидальному | Форма сигнала ШИМ остается |
| Применение кабеля | Подходит для более длинных кабельных систем двигателя. | В основном используется для кабелей средней длины. |
| Защита двигателя | Обеспечивает более надежную защиту от высокочастотного стресса. | Обеспечивает базовую защиту двигателя. |
Синусоидальный фильтр использует структуру LC-фильтрации для уменьшения компонентов переключения ШИМ и улучшения качества формы сигнала на стороне двигателя. Выходной дроссель в основном увеличивает сопротивление, чтобы ограничить изменения тока и уменьшить скорость нарастания напряжения, но не меняет существенно форму выходного сигнала.
Рекомендуется для применений с длинными кабелями двигателей, чувствительными двигателями, строгими требованиями по электромагнитной совместимости или системами, в которых напряжение ШИМ может повлиять на надежность двигателя.
Да. Параметры фильтрации можно настроить в зависимости от длины кабеля, мощности двигателя, характеристик ЧРП и условий эксплуатации.
Да. Dufew поддерживает индивидуальные конструкции с учетом номинального напряжения, допустимой силы тока, несущей частоты, требований к установке и конкретных условий применения.
