Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.
В современных системах промышленной автоматизации частотно-регулируемые приводы и силовая электроника во время работы генерируют высокочастотный коммутационный шум и гармонические помехи. Эти помехи могут повлиять на близлежащие контроллеры, системы связи, датчики и другое чувствительное оборудование.

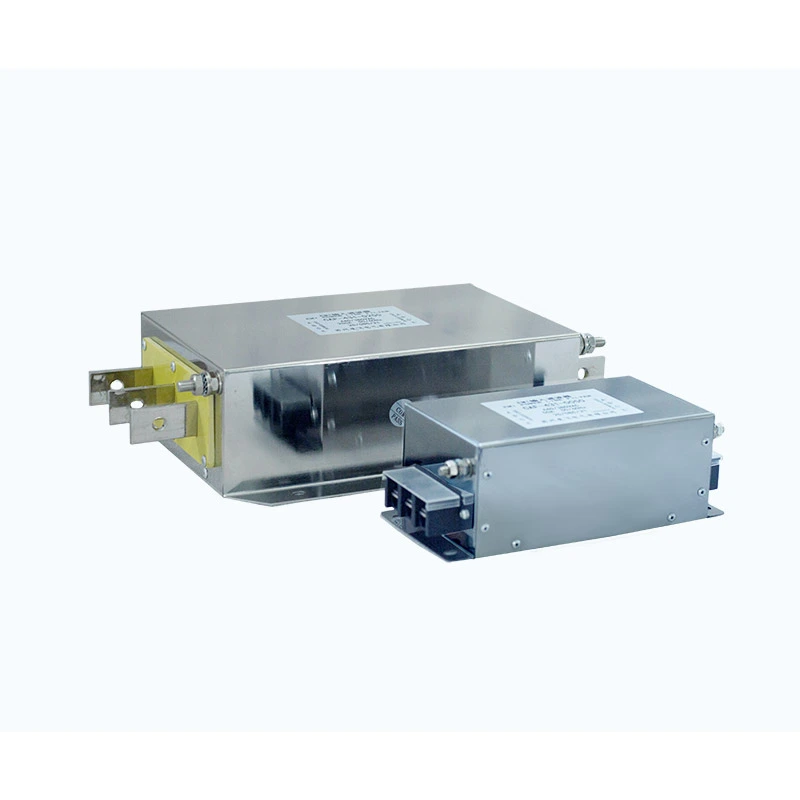

Электрический входной фильтр Dufew устанавливается последовательно между источником питания и входными клеммами преобразователя частоты или сервопривода, чтобы уменьшить пути передачи электромагнитных помех между системой привода и электрической сетью.
Фильтр использует многоступенчатую структуру фильтрации ЭМС, сочетающую оптимизированные магнитные компоненты, конденсаторы и конструкцию демпфирования для подавления как синфазных, так и дифференциальных помех в широком диапазоне частот.
Ключевые особенности конструкции включают в себя:
- Магнитные компоненты с низкими потерями для стабильной производительности фильтрации.
- Оптимизированная конденсаторная сеть для подавления ЭМС.
- Конструкция с низким током утечки для совместимости с системами защиты
- Высокие изоляционные характеристики для промышленных сред
- Гибкие конфигурации установки IP00/IP20
Благодаря надежным характеристикам ЭМС и настраиваемым электрическим параметрам входные фильтры Dufew помогают повысить стабильность системы в требовательных промышленных приложениях.
Коммутационные устройства с ЧРП генерируют высокочастотный шум, который может распространяться по силовым кабелям и возвращаться в электросеть. Фильтр помогает снизить кондуктивные излучения, ограничить передачу высокочастотных помех, улучшить характеристики ЭМС и свести к минимуму помехи для близлежащего электрооборудования.
Разные пути помех требуют разных методов фильтрации. Структура фильтрации сочетает в себе подавление синфазного шума между линиями электропередачи и землей и дифференциальное подавление помех между проводниками. Это помогает улучшить электромагнитную совместимость в сложных промышленных условиях.
Промышленные силовые сети могут подвергаться воздействию колебаний напряжения, коммутационных помех и гармонических помех. Уменьшая влияние этих помех на системы привода, фильтр помогает поддерживать стабильную работу оборудования и обеспечивает дополнительную защиту чувствительных электрических компонентов.
Проблемы ЭМС могут стать более заметными в системах с несколькими приводами или длинными кабелями двигателя. Конструкция подходит для установок с несколькими приводами, длинных кабелей, шкафов управления высокой плотности и систем промышленной автоматизации, где требуются стабильные характеристики ЭМС.
Оптимизированная трехступенчатая структура обеспечивает ослабление в диапазонах низких, средних и высоких частот, помогая уменьшить различные типы электрических помех и поддерживать эффективные характеристики фильтрации в различных условиях эксплуатации.
Конструкция заземляющего конденсатора оптимизирована для ограничения ненужного тока утечки, сохраняя при этом совместимость с устройствами защиты от утечки. Это обеспечивает стабильную работу промышленных электрических систем.
Система изоляции предназначена для длительного промышленного использования и имеет линейную электрическую прочность до 1500 В постоянного тока/60 с, электрическую прочность между линией и землей до 2500 В постоянного тока/60 с и сопротивление изоляции ≥100 МОм при 1000 В постоянного тока.
Решения Dufew для входных фильтров широко используются в приложениях, требующих улучшенных характеристик ЭМС и электрической стабильности.
| Приложение | Основное требование |
|---|---|
| VFD-системы | Уменьшите помехи при переключении |
| Системы сервопривода | Улучшение стабильности управления |
| Оборудование промышленной автоматизации | Защитите чувствительные контроллеры |
| Лифты | Повышение надежности привода |
| Портовые краны | Поддержка тяжелых операций |
| Прокатные станы | Уменьшите электрические помехи |
| Машины для литья под давлением | Улучшение стабильности системы |
| Текстильное оборудование | Уменьшите проблемы с ЭМС |
| Испытательное оборудование | Поддерживайте надежность сигнала |
| Медицинское и точное оборудование | Защитите чувствительную электронику |
| Параметр | Спецификация |
|---|---|
| Тип продукта | Входной фильтр ЧРП/фильтр ЭМС |
| Номинальное напряжение | 220 В переменного тока / 380 В переменного тока / 690 В переменного тока / 1140 В переменного тока |
| Номинальный ток | 5А - 1600А |
| Частота | 50 Гц / 60 Гц / по индивидуальному заказу до 500 Гц |
| Диэлектрическая прочность | Линия-линия: 1500 В постоянного тока (60 с); Линия-земля: 2500 В постоянного тока (60 с) |
| Сопротивление изоляции | ≥100 МОм (1000 В постоянного тока) |
| Возможность перегрузки | 1,4-кратный номинальный ток в течение 1 минуты |
| Поддержка длины кабеля | Экранированный кабель длиной до 400 м. |
| Степень защиты | IP00/IP20 |
| Класс изоляции | Класс F (155℃) |
| Огнестойкий класс | УЛ94В-2 |
| Стандарты | ГБ/Т15287/8 |
Dufew Electric специализируется на компонентах промышленной силовой электроники, включая фильтры ЭМС, реакторы, тормозные резисторы и индивидуальные электрические решения.
Благодаря контролируемым производственным процессам и испытаниям электрических характеристик Dufew обеспечивает надежное качество продукции для промышленного применения.
Контроль качества включает в себя:
- Проверка компонентов
- Проверка электрических характеристик
- Проверка сопротивления изоляции
- Выдержать испытание напряжением
- Функциональная проверка
Dufew постоянно совершенствует свою систему управления качеством и стандарты продукции.
Сертификаты и техническая документация включают в себя:
- Система менеджмента качества ISO 9001.
- Сертификация CE
- Отчеты об испытаниях продукции
- Индивидуальная техническая документация.
Dufew поддерживает OEM-производство, индивидуальный дизайн и инженерное сотрудничество для клиентов по всему миру.
Dufew предлагает экспортно-ориентированные упаковочные решения для защиты электрических компонентов во время транспортировки.
Упаковка включает в себя:
- Защита от влаги
- Ударопрочное крепление
- Усиленная упаковка для больших моделей.
- Этикетки с идентификацией продукта
- Техническая документация с отгрузкой
Каждый фильтр проверяется перед поставкой, чтобы гарантировать соответствие требованиям заказчика.
Это помогает уменьшить электромагнитные помехи, возникающие во время работы ЧРП, улучшить характеристики ЭМС и защитить электрические компоненты от внешних помех питания.
Он устанавливается между источником питания и входными клеммами частотно-регулируемого привода или сервопривода, чтобы уменьшить передачу помех через сеть электропитания и повысить стабильность системы.
В зависимости от условий установки решения Dufew могут поддерживать экранированные кабели длиной до 400 метров и неэкранированные кабели длиной до 300 метров, помогая поддерживать стабильную производительность фильтрации при работе на больших расстояниях.
Да. Dufew предлагает индивидуальные решения, включая номинальное напряжение, токовую нагрузку, параметры фильтрации, механические размеры и конструкции установки в соответствии с различными требованиями применения.
Dufew Electric предлагает индивидуальные решения входного фильтра для систем ЧРП, сервоприводов и приложений промышленной автоматизации.
Благодаря профессиональным инженерным возможностям, надежным производственным процессам и строгому контролю качества Dufew помогает клиентам улучшить характеристики ЭМС, уменьшить электрические помехи и добиться стабильной долгосрочной работы.
