Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

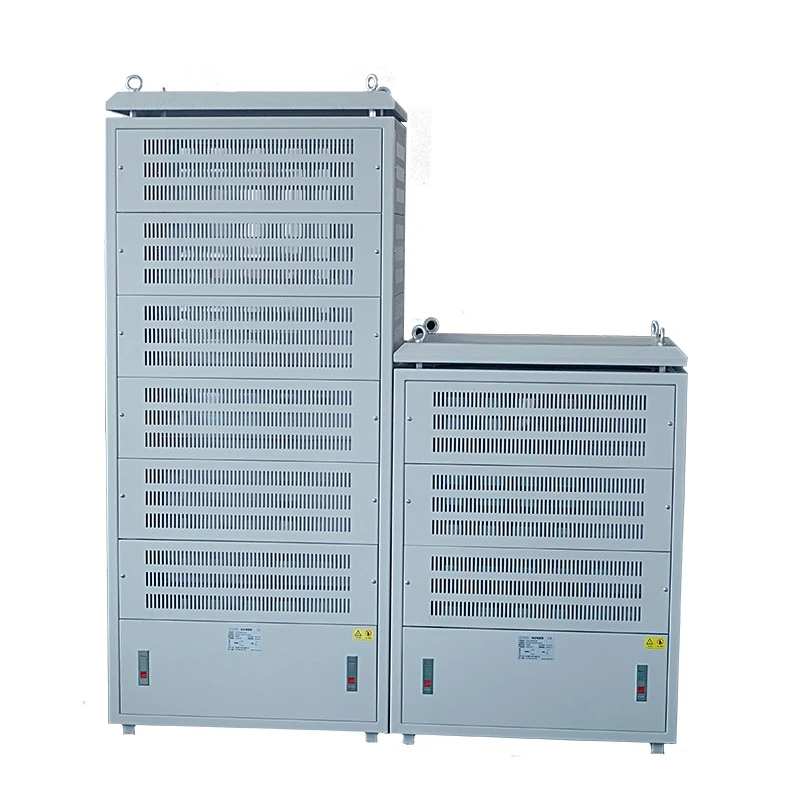

Когда генератор, ИБП, аккумуляторная система, инвертор или другой источник питания должны работать под контролируемой электрической нагрузкой, испытательное оборудование должно быть способно безопасно поглощать необходимую энергию. Шкаф нагрузочного резистора представляет собой практичное решение, объединяя в одном корпусе несколько резистивных элементов, электрические соединения, компоненты охлаждения и защитные конструкции.
Этот тип оборудования в основном используется для испытаний под нагрузкой высокой мощности и рассеивания энергии. Конфигурация может быть организована в соответствии с напряжением, мощностью, сопротивлением, рабочим циклом, пространством для установки и способом управления нагрузкой.
Основная цель – подать известную электрическую нагрузку на испытуемое оборудование. Это позволяет инженерам или обслуживающему персоналу наблюдать за тем, как система работает в определенных условиях эксплуатации.
Например, генератор можно протестировать при различных уровнях нагрузки, не подключая его к обычной электрической системе объекта. ИБП можно проверять при контролируемой нагрузке, а аккумуляторную систему можно разряжать через заданную резистивную нагрузку.
Контролируемую нагрузку можно использовать во время ввода в эксплуатацию, технического обслуживания и проверки производительности генератора. Применяя определенное потребление электроэнергии, операторы могут контролировать выходное напряжение, ток, частоту, температуру и общую стабильность работы.
Системы ИБП и источники питания часто необходимо тестировать, не полагаясь на подключенное оборудование. Известная резистивная нагрузка обеспечивает повторяемые условия испытаний для проверки выходной мощности и теплового поведения.
Резистивные нагрузки можно использовать для разрядки накопленной электрической энергии с контролируемой скоростью. При определении необходимой конфигурации следует учитывать емкость аккумулятора, ток разряда, время работы и температурный режим.
Некоторые моторные приводы генерируют электрическую энергию при замедлении двигателя. Когда эту энергию невозможно вернуть в источник питания, ее можно направить на резистивную нагрузку и преобразовать в тепло. Требуемая мощность зависит от энергии торможения и рабочего цикла.
В оборудовании высокой мощности обычно используется несколько резистивных элементов, а не один большой компонент. Элементы можно разделить на отдельные секции и соединять в разных комбинациях в зависимости от требуемой нагрузки.
Это делает возможной ступенчатую загрузку. Испытание может начинаться с более низкого уровня и постепенно увеличиваться, или отдельные разделы могут работать независимо, когда требуются несколько условий испытания.
Электрическая схема зависит от напряжения, тока, полной мощности, величины сопротивления и требуемого диапазона нагрузки. Одна и та же структура шкафа не может быть применена к каждому проекту.
Номинальную мощность следует учитывать вместе со временем работы. Устройство, которое выдерживает высокую нагрузку в течение нескольких минут, имеет другие тепловые требования, чем устройство, работающее непрерывно.
Также необходимо рассмотреть возможность повторного тестирования. Даже если каждое отдельное испытание относительно короткое, тепло, накопленное во время предыдущих циклов, может повлиять на допустимую нагрузку следующего цикла.
Для точного выбора необходимо указать продолжительность работы, интервал повторения, температуру окружающей среды и требуемую нагрузку, а также номинальные электрические характеристики.
Вся электрическая энергия, рассеиваемая резистивными элементами, в конечном итоге превращается в тепло. Поэтому корпусу необходим подходящий метод отвода этого тепла при сохранении безопасной рабочей температуры.
Естественная конвекция может подойти для некоторых применений с низким энергопотреблением. Для оборудования более высокой мощности может потребоваться принудительное воздушное охлаждение, при этом мощность вентилятора и путь воздушного потока будут соответствовать ожидаемому выделению тепла.
При изготовлении шкафа также необходимо учитывать электрическую изоляцию, расстояние между компонентами, доступ к клеммам, техническое обслуживание и окружающую среду. При установке на открытом воздухе может потребоваться дополнительная защита от влаги, пыли, колебаний температуры и коррозии.
| Параметр | Рассмотрение выбора |
|---|---|
| Номинальное напряжение | Требования к напряжению системы и изоляции |
| Мощность нагрузки | Общая мощность, поглощаемая узлом сопротивления |
| Сопротивление | Общее сопротивление и требуемый диапазон нагрузок |
| Рабочий цикл | Непрерывная, прерывистая или кратковременная работа |
| Охлаждение | Естественная конвекция или принудительное воздушное охлаждение. |
| Загрузка шагов | Количество выбираемых секций сопротивления |
| Установка | Условия в помещении или на открытом воздухе и доступное пространство |
| Контроль | Ручное, контакторное или дистанционное переключение нагрузки |
Различные конструкции сопротивления подходят для различных электрических условий. АПроволочный резисторможет использоваться там, где требуется определенное значение сопротивления и подходящая мощность. АнАлюминиевый резисторпредставляет собой компактную металлическую конструкцию с полезным путем теплопередачи.
A Ящик сопротивления десятилетияпредназначен для другого вида работ. Возможность выбора значений сопротивления делает его полезным для лабораторных испытаний, калибровки и разработки схем, а не для работы с нагрузкой высокой мощности.
При сборке шкафа выбор отдельных элементов необходимо учитывать вместе с общей электрической нагрузкой, тепловыми условиями и способом установки.
Полная промышленная энергосистема может включать в себя несколько типов компонентов, каждый из которых выполняет определенную электрическую функцию. Резистор может рассеивать электрическую энергию или обеспечивать контроль тока, в то время как реактор создает индуктивный импеданс, помогающий решать проблемы с током и качеством электроэнергии.
A Фильтриспользуется для уменьшения нежелательных электрических шумов, гармоник или высокочастотных составляющих. В системах моторного привода тормозной блок может контролировать путь рекуперированной энергии до того, как она достигнет резистивной нагрузки.
Dufew Electric разрабатывает и производит компоненты силовой электроники для промышленного электрооборудования. Ассортимент ее продукции включает в себя продукты сопротивления, тормозные блоки, реакторы, фильтры и соответствующие компоненты управления мощностью.
Для OEM-приложений и приложений, основанных на проектах, технические характеристики могут быть рассмотрены в соответствии с требуемым напряжением, мощностью, сопротивлением, рабочим циклом, методом охлаждения, размерами шкафа, соединениями и устройством управления. Это позволяет согласовать электрическую конфигурацию с реальным оборудованием и условиями испытаний.
Dufew Electric — производитель и поставщик в Китае, обслуживающий производителей оборудования, дистрибьюторов, системных интеграторов и промышленных пользователей. Компания имеет сертификаты ISO и CE на соответствующую продукцию и требования соответствия.
Общие области применения включают генераторы, системы ИБП, аккумуляторы, оборудование для хранения энергии, инверторы, источники питания и некоторые системы моторного привода. Требуемая конфигурация зависит от мощности оборудования и условий испытаний.
Да. Несколько секций сопротивления могут быть спроектированы как отдельные ступени нагрузки, что позволяет оператору выбирать различные уровни нагрузки. Метод переключения зависит от электрических характеристик и требований к управлению.
Более длительная работа приводит к увеличению накопленного тепла и, следовательно, требует большей тепловой мощности. При определении подходящего номинала следует учитывать продолжительность испытания, частоту повторения, условия охлаждения и температуру окружающей среды.
Обычно считается, что тепло, выделяемое резистивными элементами, превышает то, что естественная конвекция может эффективно удалить. Требуемый воздушный поток зависит от уровня мощности, конструкции корпуса, времени работы и условий окружающей среды.
Полезная информация включает напряжение, ток, мощность нагрузки, сопротивление, продолжительность испытания, рабочий цикл, ступени нагрузки, условия установки, доступные размеры шкафа, условия охлаждения и требования к управлению. Модель оборудования и предполагаемая процедура испытаний также могут помочь в технической оценке.
