Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

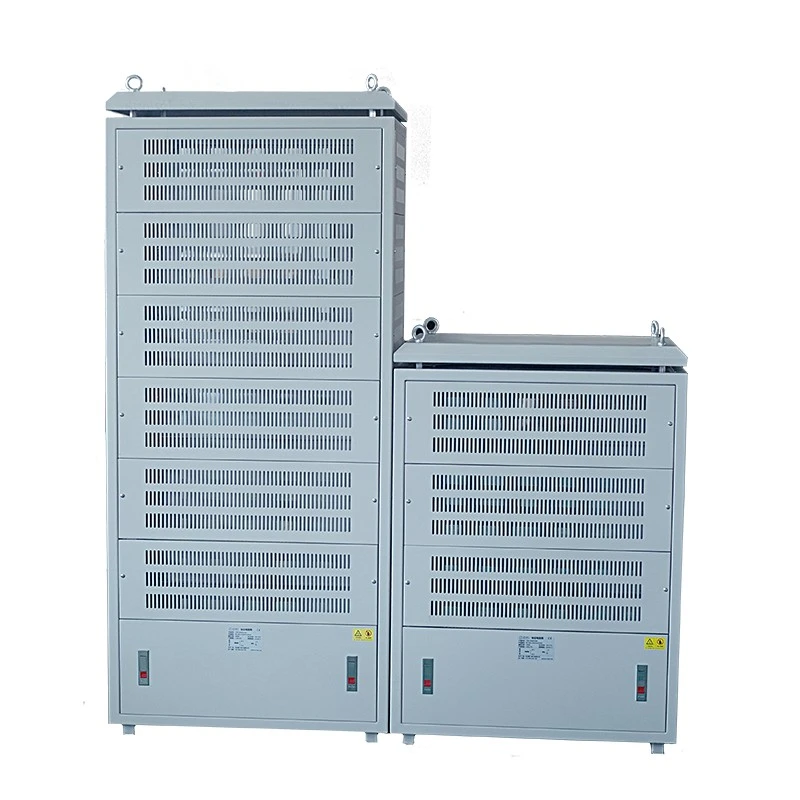

Шкаф тормозного резистора инвертора является важнейшим компонентом, используемым в системах рекуперативного торможения с частотно-регулируемым приводом (ЧРП).
Когда двигатель, управляемый преобразователем частоты, быстро замедляется, двигатель может перейти в рекуперативный режим и вернуть электрическую энергию в шину постоянного тока инвертора. Эта регенерированная энергия увеличивает напряжение шины постоянного тока.
Если избыточная энергия не может быть эффективно высвобождена, в инверторной системе могут возникнуть:
- Сигнализация перенапряжения на шине постоянного тока
- Неожиданное отключение инвертора
- Сбой в торможении
- Снижение эффективности оборудования
- Возможное повреждение силовых модулей.
Шкаф тормозного резистора электрического инвертора Dufew работает вместе с тормозным блоком, обеспечивая безопасное потребление регенерируемой энергии и поддержание стабильной работы инвертора.
В процессе торможения:
1. Двигатель генерирует рекуперативную энергию во время замедления.
2. Тормозной блок обнаруживает повышенное напряжение на шине постоянного тока.
3. Шкаф тормозного резистора подключается к тормозной цепи.
4. Резистор преобразует электрическую энергию в тепловую.
5. Охлаждающая конструкция шкафа отводит выделяемое тепло.
Этот контролируемый процесс рассеивания энергии помогает поддерживать стабильную работу во время частых циклов ускорения, замедления и экстренного торможения.
В отличие от шкафов с резисторами общего назначения, шкаф с тормозными резисторами инвертора требует точного согласования со всей системой привода.
Неправильный выбор резистора может привести к:
- Недостаточный тормозной момент
- Чрезмерная температура резистора
- Сокращенный срок службы
- Нестабильная работа инвертора.
- Снижение эффективности торможения.
Прежде чем проектировать шкаф тормозного резистора, компания Dufew Electric оценивает фактические условия работы.
К основным параметрам выбора относятся:
| Фактор выбора | Влияние на дизайн |
|---|---|
| Инверторное напряжение | Определяет требования к изоляции и конфигурацию резисторов. |
| Мощность двигателя | Определяет способность поглощения энергии |
| Частота торможения | Влияет на тепловую схему и емкость резистора. |
| Инерция нагрузки | Определяет уровень регенеративной энергии |
| Время торможения | Влияет на перегрузочную способность |
| Рабочий цикл | Определяет непрерывную или прерывистую работу |
| Среда установки | Влияет на конструкцию шкафа и способ охлаждения. |
Благодаря инженерно-техническому подбору компания Dufew Electric предлагает решения в области тормозных резисторов, соответствующие реальным требованиям применения.
В тяжелом промышленном оборудовании двигатели часто работают в условиях изменяющейся нагрузки.
В течение:
- Быстрое замедление
- Аварийная остановка
- Опускание тяжелого груза
- Частые циклы старт-стоп.
двигатель может генерировать значительную рекуперативную энергию.
Без эффективного устройства поглощения энергии эта энергия накапливается в шине постоянного тока инвертора и вызывает повышение напряжения.
Шкаф тормозного резистора электрического инвертора Dufew обеспечивает контролируемый путь разряда путем преобразования регенеративной электрической энергии в тепловую.
Преимущества включают в себя:
- Уменьшение колебаний напряжения на шине постоянного тока.
- Улучшенная защита инвертора
- Более стабильное торможение
- Снижен риск неожиданного отключения.
Dufew Electric использует модульные сборки гофрированных резисторов, специально разработанные для систем динамического торможения, обеспечивающие надежное поглощение энергии в условиях частого торможения.
Гофрированные резисторные элементы имеют большую поверхность рассеивания тепла, высокую плотность мощности, стабильное сопротивление и пригодность для повторяющихся циклов торможения.
Шкаф объединяет несколько модулей резисторов через надежные проводящие конструкции и медные шины. Каждый слой резисторов имеет независимые электрические соединения, выделенное пространство для отвода тепла, усиленные проводящие структуры и защиту для контроля температуры.
Модульная конструкция дает ряд преимуществ:
Несколько модулей резисторов равномерно распределяют энергию торможения, снижая термическую нагрузку на отдельные компоненты и поддерживая стабильные характеристики торможения во время непрерывной работы.
Емкость резистора можно настроить в соответствии с мощностью двигателя, частотой торможения, характеристиками нагрузки и требованиями рабочего цикла.
Если один модуль резисторов требует проверки или замены, технические специалисты могут обслужить соответствующую секцию, не заменяя весь шкаф, что сокращает время и стоимость обслуживания.
Управление теплом является одним из наиболее важных факторов при проектировании тормозного резистора. Во время частых циклов торможения чрезмерное повышение температуры может привести к изменению значения сопротивления, снижению эффективности торможения, старению компонентов и сокращению срока службы.
Dufew Electric разрабатывает решения по управлению температурным режимом в соответствии с реальными условиями эксплуатации. Шкаф может включать в себя оптимизированные каналы воздушного потока, независимое вентиляционное пространство, конструкции охлаждения с боковой вытяжкой, вентиляторы принудительного охлаждения и устройства защиты от перегрева.
В инверторных помещениях и компактных электроустановках боковое вытяжное охлаждение помогает уменьшить циркуляцию горячего воздуха вокруг инверторного оборудования, улучшить управление температурным режимом в электропомещении и предотвратить накопление тепла возле шкафов управления.
Решения по охлаждению могут быть адаптированы в соответствии с частотой торможения, пространством для установки, требованиями к непрерывной работе и условиями окружающей среды.
Различные промышленные площадки имеют разные ограничения по установке. Dufew Electric поддерживает конструкции шкафов, изготовленные по индивидуальному заказу, в соответствии с требованиями заказчика и условиями применения.
Напольная установка подходит для электрических помещений, зон промышленного управления, аппаратных и помещений с приводными системами.
Его преимущества включают легкий доступ для обслуживания, стабильную конструкцию установки и пригодность для крупных энергосистем.
Боковая установка подходит для применений с ограниченным пространством для установки, интегрированными системами оборудования и компактными электрическими схемами.
Варианты индивидуальной настройки включают размеры шкафа, направление ввода кабеля, конструкцию монтажа и конфигурацию охлаждения.
Шкафы тормозных резисторов Dufew разработаны специально для систем торможения с преобразователем частоты, рекуперативного поглощения энергии, управления замедлением двигателя и динамического торможения.
Система поддерживает диапазон мощности от 20 до 500 кВт и рабочее напряжение до ≤3000 В, что делает ее подходящей для инверторов средней и высокой мощности.
В шкафу используются усиленные медные шины, проводящие конструкции из нержавеющей стали и оптимизированная конструкция внутренней проводки для улучшения пропускной способности по току, снижения потерь при соединении и поддержания стабильной работы при высоких нагрузках.
В шкаф могут быть встроены температурные выключатели, охлаждающие вентиляторы, защитные клеммы и специальные конструкции корпуса для повышения безопасности и надежности при длительной эксплуатации.
Шкаф тормозного резистора Dufew Electric Inverter широко используется в промышленных системах, требующих надежного контроля рекуперативной энергии.
| Приложение | Оборудование | Основное требование |
|---|---|---|
| Портовое оборудование | Краны, подъемные системы | Частое торможение и поглощение энергии при тяжелых нагрузках |
| Горные системы | Шахтные подъемники, грузоподъемное оборудование | Высокоинерционное управление нагрузкой и непрерывная работа |
| Лифтовые системы | Промышленные лифты, подъемные платформы | Повторяющиеся циклы ускорения и торможения |
| Сталелитейная промышленность | Прокатные станы, тяжелые приводы | Высокочастотное рекуперативное торможение |
| Промышленное оборудование | Большие моторные системы | Стабильная работа инвертора |
| Тестовые системы | Платформы для испытаний двигателей | Контролируемое поглощение нагрузки сопротивления |
| Параметр | Спецификация |
|---|---|
| Тип продукта | Шкаф тормозного резистора инвертора |
| Приложение | Рекуперативная тормозная система с частотно-регулируемым приводом |
| Резисторный элемент | Гофрированный резистор |
| Диапазон мощности | 20кВт-500кВт |
| Рабочее напряжение | ≤3000 В |
| Диапазон сопротивления | 0,01 Ом-1 кОм |
| Точность сопротивления | ±3% / ±5% / ±10% |
| Степень защиты | IP20/IP23 |
| Температурный коэффициент | ≤300 частей на миллион/℃ |
| Огнестойкий класс | УЛ94В-2 |
| Справочный стандарт | ГБ-5792 |
Пример: CRC 100 кВт 2,7R J
| Код | Описание |
|---|---|
| КПР | Шкаф тормозного резистора |
| 100КВт | Номинальная мощность |
| 2.7р. | Номинальное сопротивление |
| J | Точность сопротивления (K=±10%, J=±5%, H=±3%) |
Перед отправкой Dufew Electric проводит электрические и механические испытания для проверки надежности продукции.
| Тестовый предмет | Условия испытания | Производительность |
|---|---|---|
| Диэлектрическая прочность | 2500 В переменного тока/50 Гц/60 с | Ток утечки ≤10 мА |
| Сопротивление изоляции | 1000 В постоянного тока | ≥100 МОм |
| Кратковременная перегрузка | 10-кратная номинальная мощность 5S | Без видимых повреждений |
| Долгосрочная нагрузка | Циклическая работа | >9000ч |
| Испытание на влажную жару | 40℃±2 /90%-95% относительной влажности/100ч | △R≤±(1%R+0,05 Ом) |
| Температурный цикл | -55℃,55℃,155℃ циклы | △R≤±(2%R+0,05 Ом) |
| Теплостойкость | 350 ℃/2 часа | Без явных повреждений |
Каждое применение торможения с ЧРП имеет разные условия эксплуатации и требования к производительности. Dufew Electric предоставляет инженерную оценку и индивидуальные решения, основанные на конкретных параметрах системы, условиях установки и рабочей среде.
Конфигурация тормозного резистора разработана в соответствии с ключевыми параметрами системы привода, включая напряжение инвертора, мощность двигателя, частоту торможения, время торможения и рабочий цикл.
Требования к установке тщательно учитываются, чтобы обеспечить правильную конструкцию шкафа и надежную работу, включая размеры шкафа, требования к охлаждению, условия внутренней или наружной среды, а также требования к подключению кабелей.
Различные условия эксплуатации требуют разных решений по торможению, таких как непрерывное торможение, аварийная остановка и частое ускорение или замедление.
На основе этих параметров компания Dufew Electric разрабатывает подходящие конфигурации тормозных резисторов и конструкции шкафов, отвечающие различным требованиям применения.
Dufew Electric объединяет производство резисторных элементов, сборку шкафов, тепловое проектирование, электрические испытания и инженерную поддержку, чтобы предоставить комплексные решения в области тормозных резисторов.
Эти интегрированные производственные возможности помогают обеспечить стабильное качество продукции от производства компонентов до окончательной поставки.
Процесс сборки резистора включает в себя производство гофрированного резисторного элемента, проверку сопротивления и сборку электрического соединения для обеспечения стабильной работы.
Интеграция шкафа включает установку слоя резисторов, сборку медных шин, установку компонентов защиты и интеграцию системы охлаждения для обеспечения надежной работы.
Перед поставкой каждый шкаф тормозного резистора проверяется на точность сопротивления, характеристики изоляции, надежность электрического соединения и качество механической сборки.
Dufew Electric следует структурированным процедурам управления качеством, чтобы обеспечить стабильную производительность и надежную работу продукции.
К документам качества относятся:
- Сертификация системы менеджмента качества ISO9001
- Сертификация CE
- Отчеты о тестировании продукции
- Записи заводских проверок
Техническая документация и отчеты об инспекциях могут быть предоставлены в соответствии с конкретными требованиями проекта.
Dufew Electric обеспечивает профессиональную подготовку к транспортировке промышленного электрооборудования, обеспечивая должную защиту каждого шкафа тормозного резистора во время транспортировки и готовность к установке после доставки.
Процесс упаковки включает в себя деревянную упаковку экспортного стандарта, защиту от влаги, внутренние крепежные конструкции и идентификационные этикетки продукта для повышения безопасности транспортировки.
Перед отправкой инженеры проверяют важные детали, такие как размеры шкафа, вес продукта, требования к подъему и информацию по установке, чтобы обеспечить бесперебойную установку и ввод в эксплуатацию на площадке клиента.
Во время замедления двигателя рекуперативная энергия увеличивает напряжение на шине постоянного тока инвертора. Шкаф тормозного резистора поглощает и преобразует эту избыточную энергию в тепло, помогая предотвратить перенапряжение инвертора и поддерживать стабильную работу системы.
Выбор зависит от множества факторов, включая напряжение инвертора, мощность двигателя, частоту торможения, инерцию нагрузки, время торможения, значение сопротивления и рабочий цикл. Эти параметры определяют подходящую конфигурацию резистора и тепловую схему.
Да. Dufew Electric проектирует шкафы тормозных резисторов в соответствии с электрическими параметрами и требованиями применения, а не с инверторами конкретных марок, что обеспечивает совместимость с различными системами ЧРП.
Да. Модульная структура гофрированного резистора и оптимизированная конструкция терморегулирования разработаны для повторяющихся циклов ускорения и торможения, что делает их подходящими для требовательных промышленных применений.
Да. Dufew Electric предлагает индивидуальные решения в соответствии с различными системными требованиями, включая номинальную мощность, значение сопротивления, уровень напряжения, размеры шкафа, конструкцию охлаждения и структуру установки.
Чтобы предложить подходящее решение, клиенты должны предоставить подробную информацию о приложении, такую как напряжение инвертора, мощность двигателя, частота торможения, рабочий цикл, условия установки и необходимое значение сопротивления.
Да. Dufew Electric предоставляет инженерную оценку, техническую документацию, отчеты об испытаниях и индивидуальные решения в области тормозных резисторов для поддержки различных промышленных проектов.
Для разных систем ЧРП требуются разные конфигурации тормозного резистора. Dufew Electric предлагает индивидуальные решения для шкафов тормозных резисторов инвертора, основанные на параметрах инвертора, характеристиках двигателя, требованиях к торможению, условиях установки и потребностях в управлении температурным режимом.
Благодаря профессиональным возможностям производства резисторов, инженерной поддержке и полным процедурам тестирования Dufew Electric помогает промышленным заказчикам разрабатывать надежные системы рекуперативного торможения со стабильной производительностью.
Свяжитесь с Dufew Electric, чтобы сообщить свой инвертор и требования к применению, чтобы получить подходящее решение для шкафа тормозного резистора.
