Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.
Когда силовое оборудование требует проверки работоспособности перед установкой или серийным производством, необходим стабильный и контролируемый источник нагрузки.

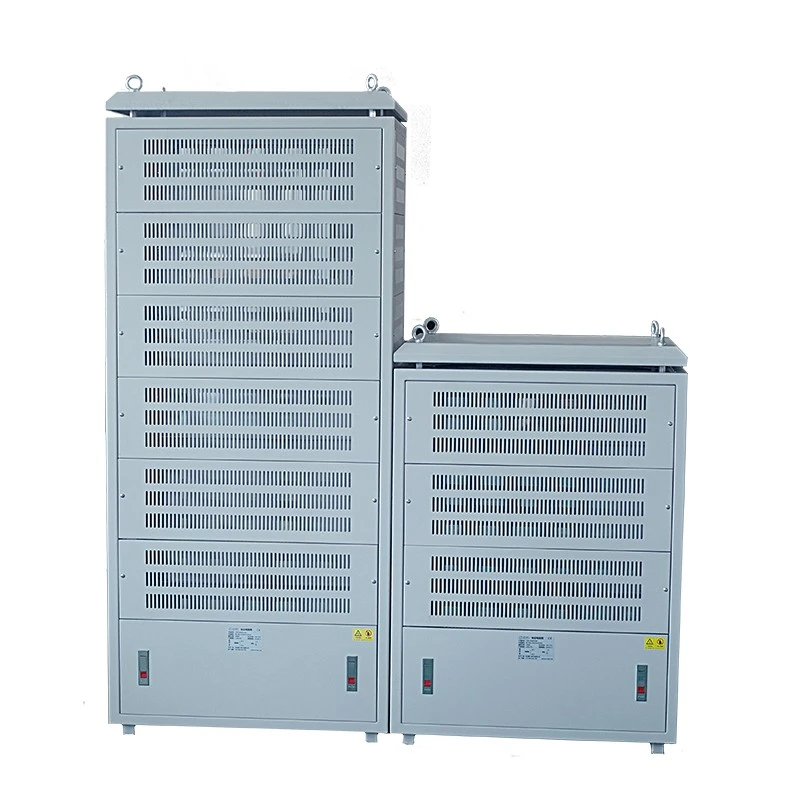

Шкаф с резисторами электрической нагрузки Dufew представляет собой практическое решение, моделируя реальные рабочие нагрузки с помощью элементов сухого резистора. Он преобразует электрическую энергию в тепло через модули резисторов, позволяя инженерам оценить выходную мощность оборудования, устойчивость к перегрузкам, повышение температуры и долгосрочную стабильность работы.
В отличие от систем тормозных резисторов, которые в основном используют рекуперированную энергию во время замедления двигателя, этот продукт разработан для моделирования непрерывной нагрузки и испытаний надежности.
В шкафу используются несколько независимых групп резисторов с модульной коммутационной конструкцией. Пользователи могут регулировать различные комбинации нагрузок в соответствии с требованиями испытаний, включая легкую нагрузку, номинальную нагрузку и условия перегрузки.
Система поддерживает:
- Диапазон мощности: 20кВт-500кВт
-Рабочее напряжение: ≤3000В
- Диапазон сопротивления: 0,01 Ом-1 кОм
- Точность сопротивления: ±3%/±5%/±10%
Dufew Electric предоставляет индивидуальные конфигурации в соответствии с параметрами тестируемого оборудования, продолжительностью тестирования, средой установки и требованиями к нагрузке.
Прежде чем генераторы, системы ИБП, системы накопления энергии или преобразователи мощности будут установлены или поставлены для массового производства, производители должны проверить, может ли оборудование работать безопасно и надежно в различных условиях нагрузки.
Тестирование без нагрузки само по себе не может выявить такие проблемы, как недостаточная выходная мощность, чрезмерное повышение температуры, нестабильное преобразование мощности, сбои системы защиты или долгосрочные риски надежности.
Контролируемая резистивная нагрузка позволяет инженерам моделировать реальные условия эксплуатации в безопасной испытательной среде. Шкаф резистора электрической нагрузки Dufew помогает пользователям оценивать производительность оборудования посредством тестирования при низкой нагрузке, тестирования при номинальной нагрузке, непрерывного тестирования при полной нагрузке и тестирования при кратковременной перегрузке, помогая выявить потенциальные проблемы перед развертыванием.
В нем используются мощные резисторные элементы для преобразования электрической энергии в контролируемую тепловую энергию во время испытаний оборудования.
В процессе тестирования испытуемое оборудование подает электропитание в шкаф, а резисторные модули потребляют энергию в соответствии с настроенными значениями сопротивления. Выделенное тепло затем отводится через систему охлаждения, что позволяет инженерам анализировать производительность оборудования в различных условиях нагрузки.
Модульная структура резисторов обеспечивает гибкие комбинации нагрузок без замены испытательного оборудования с фиксированной мощностью, поддерживая различные условия испытаний, такие как работа с низкой нагрузкой, работа с номинальной нагрузкой, непрерывная работа с полной нагрузкой и моделирование кратковременной перегрузки.
Выбор подходящего нагрузочного шкафа требует большего, чем просто выбор номинальной мощности. Правильная конфигурация зависит от тестируемого оборудования, условий эксплуатации и конкретных целей тестирования.
Нагрузочная способность должна соответствовать требованиям к выходной мощности испытуемого оборудования, включая номинальную мощность генератора, мощность ИБП, номинальную мощность PCS и выходную мощность инвертора.
Например, для проекта тестирования генератора мощностью 500 кВт может потребоваться нагрузочный шкаф, настроенный в соответствии с фактическим процентом испытаний, продолжительностью и условиями эксплуатации.
Разное оборудование требует разных электрических конфигураций. Клиенты должны предоставить требования к испытаниям переменного или постоянного тока, требования к рабочему напряжению и частоте, где это применимо.
Dufew Electric может настроить шкаф в соответствии с различными условиями напряжения и требованиями испытаний.
Различные цели тестирования требуют разных профилей нагрузки. Ключевые факторы включают требуемые ступени нагрузки, время непрерывной работы, требования к перегрузке и продолжительность испытаний на старение.
Шкаф, предназначенный для кратковременной проверки, может потребовать конфигурации, отличной от той, которая используется для длительных испытаний на надежность.
Условия установки напрямую влияют на конструкцию шкафа и конструкцию охлаждения. Важные факторы включают установку внутри или снаружи помещения, доступное пространство, условия вентиляции и требования к транспортировке.
Dufew Electric оценивает эти факторы, прежде чем рекомендовать подходящую структуру и конфигурацию.
Разные проекты тестирования требуют разных уровней нагрузки. Dufew Electric проектирует шкаф с несколькими независимыми ветвями резисторов, что позволяет гибко комбинировать нагрузки в соответствии с требованиями испытаний.
Такая конструкция позволяет независимо переключать несколько силовых секций, создает различные уровни нагрузки без замены оборудования и повышает эффективность и повторяемость испытаний.
Например, один шкаф может моделировать несколько этапов тестирования вместо необходимости использования нескольких нагрузочных устройств с фиксированной мощностью.
Современное силовое оборудование включает в себя различные типы выходов, такие как генераторы переменного тока, системы постоянного тока, АСУ ТП и преобразователи мощности. Шкаф может быть сконфигурирован в соответствии с различными требованиями к электрическим испытаниям.
Он поддерживает различные уровни напряжения и приложения для тестирования нагрузки переменного/постоянного тока, что снижает потребность в отдельном испытательном оборудовании.
Типичные области применения включают тестирование систем хранения энергии, проверку производительности ИБП, тестирование преобразователей мощности и тестирование нагрузки генератора.
Надежная система нагрузочного тестирования требует не только точных значений сопротивления. Конструкция шкафа также должна обеспечивать стабильные электрические характеристики, эффективное рассеивание тепла, безопасную работу и удобство обслуживания.
Шкаф для измерения сопротивления электрической нагрузки Dufew объединяет модули резисторов, системы охлаждения, компоненты защиты и сборку шкафа, обеспечивая комплексное решение для испытаний на резистивную нагрузку.
| Компонент | Функция |
|---|---|
| Мощные резисторные модули | Преобразование электрической энергии в контролируемое тепло во время испытаний |
| Независимые группы нагрузки | Обеспечьте гибкую регулировку нагрузки для различных условий испытаний. |
| Система охлаждения | Удалите выделяемое тепло и поддерживайте стабильную работу. |
| Компоненты защиты | Повышение безопасности эксплуатации в нештатных условиях |
| Система электрического соединения | Обеспечить надежное соединение испытуемого оборудования и нагрузочного шкафа. |
| Корпус шкафа | Обеспечивает механическую защиту и организованную внутреннюю установку. |
Модульная структура позволяет Dufew Electric настраивать шкаф в соответствии с:
- Требуемая мощность
- Значение сопротивления
- Рабочее напряжение
- Продолжительность тестирования
- Требования к установке
Длительные испытания требуют стабильных характеристик сопротивления и эффективного контроля нагрева. В шкафу сопротивления электрической нагрузки Dufew используется отдельная конструкция управления температурным режимом для повышения стабильности работы во время непрерывных испытаний.
В конструкцию входит:
- Независимые каналы воздушного потока для разных групп нагрузки
- Индивидуальный контроль температуры
- Независимая защита для каждой секции нагрузки
Это помогает уменьшить тепловое взаимодействие между группами резисторов, улучшить согласованность испытаний и поддерживать стабильные значения сопротивления во время длительной эксплуатации.
Шкаф имеет модульную структуру, предназначенную для удобного осмотра, обслуживания и регулировки в будущем.
Ключевые особенности включают в себя:
- Модульное расположение резисторов
- Независимые электрические филиалы
- Четкая схема внутренней проводки.
- Доступные панели обслуживания
Когда требуется проверка секции нагрузки, технические специалисты могут обслуживать конкретный модуль, не разбирая полностью весь шкаф, что помогает сократить время обслуживания и время простоя оборудования.
| Параметр | Спецификация |
|---|---|
| Тип продукта | Шкаф нагрузочного резистора |
| Приложение | Испытание энергетического оборудования и испытание на старение |
| Диапазон мощности | 20кВт-500кВт |
| Рабочее напряжение | ≤3000 В |
| Диапазон сопротивления | 0,01 Ом-1 кОм |
| Точность сопротивления | ±3% / ±5% / ±10% |
| Степень защиты | IP20/IP23 |
| Температурный коэффициент | ≤300 частей на миллион/℃ |
| Огнестойкий класс | УЛ94В-2 |
| Стандартный | ГБ-5792 |
Пример: CRC 100 кВт 2,7R J
| Символ | Описание |
|---|---|
| КПР | Шкаф нагрузочного резистора |
| 100КВт | Номинальная мощность |
| 2.7р. | Номинальное сопротивление |
| J | Точность сопротивления (K=±10%, J=±5%, H=±3%) |
Чтобы обеспечить стабильную работу во время длительных испытаний, Dufew Electric выполняет электрическую проверку перед поставкой.
| Тестовый предмет | Условия испытания | Производительность |
|---|---|---|
| Диэлектрическая прочность | 2500 В переменного тока/50 Гц/60 с | Ток утечки ≤10 мА |
| Сопротивление изоляции | 1000 В постоянного тока | ≥100 МОм |
| Кратковременная перегрузка | 10-кратная номинальная мощность 5S | Без видимых повреждений |
| Долгосрочная нагрузка | Циклическая работа (разрядка 10 с, интервал 90 с) | >9000ч |
| Испытание на влажную жару | 40℃±2/90%-95% относительной влажности/100ч | △R≤±(1%R+0,05 Ом) |
| Температурный цикл | Циклическое испытание -55℃, 55℃, 155℃ | △R≤±(2%R+0,05 Ом) |
| Теплостойкость | 350 ℃/2 часа | Без явных повреждений |
| Температурный коэффициент | Сравнение номинальной нагрузки | ≤300 частей на миллион/℃ |
Чтобы обеспечить надежную работу при транспортировке и промышленной установке, Dufew Electric выполняет механическую проверку шкафа нагрузочных резисторов перед поставкой.
| Тестовый предмет | Состояние | Производительность |
|---|---|---|
| Терминальная прочность | 45Н/30С | Никаких люфтов и повреждений |
| Устойчивость к вибрации | 5–200 Гц, 1 г, 98 м/с² | Никаких структурных повреждений |
Эти процедуры механической проверки помогают обеспечить надежность конструкции и стабильные электрические соединения во время транспортировки, установки и долгосрочной эксплуатации.
Шкаф резистора электрической нагрузки Dufew широко используется для проверки производительности, испытаний надежности и испытаний на старение силового оборудования. Он обеспечивает управляемое моделирование электрической нагрузки, помогая инженерам оценить производительность оборудования в различных условиях эксплуатации.
| Приложение | Требования к тестированию клиентов | Как помогает шкаф нагрузочных резисторов | Ключевые элементы оценки |
|---|---|---|---|
| Тестирование нагрузки генератора | Проверьте, могут ли генераторы поддерживать стабильную мощность в условиях номинальной и постоянной нагрузки. | Имитирует различные условия нагрузки для оценки производительности генератора перед поставкой или установкой. | Номинальная выходная мощность, тепловые характеристики, стабильность непрерывной работы, защитная реакция |
| Тестирование системы ИБП | Проверьте надежность резервного питания и характеристики разряда батареи. | Обеспечивает контролируемую резистивную нагрузку для тестирования выходов ИБП и проверки надежности. | Стабильность выхода, производительность разряда, способность к перегрузке, длительная работа. |
| Тестирование системы хранения энергии | Оценка эффективности преобразования энергии в различных условиях эксплуатации | Имитирует нагрузки переменного/постоянного тока для тестирования производительности PCS и термической оценки. | Эффективность преобразования энергии, тепловое поведение, стабильность выходного сигнала, возможность непрерывной работы |
| Тестирование инверторов и источников питания | Проверка производительности продукта во время разработки и производственного тестирования. | Создает повторяемые условия нагрузки для тестирования силового электронного оборудования. | Выходные характеристики, превышение температуры, функции защиты, оценка надежности |
| Испытание на старение промышленного энергетического оборудования | Выполните длительную проверку работы перед массовым производством. | Обеспечивает стабильную резистивную нагрузку для испытаний на выносливость и старение. | Долговременная стабильность, надежность компонентов, эффективность управления температурным режимом |
Для выбора подходящего нагрузочного шкафа требуется нечто большее, чем просто соответствие номинальной мощности.
Dufew Electric оценивает:
- Номинальная мощность испытанного оборудования
- Требования к напряжению
- Режим тестирования переменного или постоянного тока
- Требуемые шаги нагрузки
- Время непрерывной работы
- Условия установки
На основе этих параметров Dufew Electric может предложить подходящую конфигурацию резисторов, конструкцию охлаждения и конструкцию шкафа.
Это помогает клиентам избежать таких проблем, как недостаточная испытательная мощность, чрезмерное повышение температуры или неподходящая конфигурация нагрузки.
Dufew Electric — профессиональный производитель компонентов силовой электроники в Китае, объединяющий возможности производства резисторов, сборки шкафов и электрических испытаний, чтобы предоставить индивидуальные решения для нагрузочных испытаний для различных промышленных применений.
В отличие от поставщиков, которые собирают только стандартные шкафы, Dufew Electric управляет ключевыми производственными процессами, от настройки резисторов и интеграции шкафов до окончательной проверки, помогая улучшить согласованность продукции, контроль качества и надежность проекта.
Модули резисторов настраиваются в соответствии с требованиями заказчика к испытаниям, включая мощность, значение сопротивления, условия напряжения и продолжительность работы. Это гарантирует, что нагрузочный шкаф сможет обеспечить стабильную электрическую нагрузку при различных сценариях испытаний.
Процесс сборки шкафа включает в себя внутреннюю электропроводку, установку компонентов защиты, интеграцию охлаждающей конструкции, установку модуля резистора и сборку внешнего шкафа.
Внутренняя компоновка оптимизирована для обеспечения электрической надежности, эффективного рассеивания тепла и удобства обслуживания, что обеспечивает долгосрочную промышленную эксплуатацию.
Перед доставкой Dufew Electric выполняет комплексные процедуры проверки, включая проверку электрических соединений, измерение сопротивления, испытание изоляции, испытание диэлектрической прочности, механический осмотр и подтверждение технических характеристик продукта.
Эти процедуры проверки помогают убедиться, что каждая система нагрузочного тестирования соответствует согласованным требованиям проекта перед отправкой.
Разные отрасли требуют разных условий тестирования. Dufew Electric поддерживает индивидуальные решения с конфигурациями мощности 20–500 кВт, индивидуальными значениями сопротивления, различными требованиями к напряжению, вариантами тестирования переменного/постоянного тока и корректировкой конструкции шкафа.
Dufew Electric управляет ключевыми процессами, от компонентов резисторов до готовых шкафных систем, помогая улучшить согласованность продукции, контроль качества, надежность доставки и эффективность технической связи.
Для проектов промышленных испытаний важен правильный выбор. Dufew Electric работает с клиентами, чтобы оценить требования к применению, электрические параметры, процедуры тестирования и условия установки, чтобы рекомендовать подходящие решения вместо фиксированных стандартных конфигураций.
Dufew Electric следует структурированным процедурам контроля качества для поддержания стабильных производственных стандартов и надежной работы продукции на протяжении всего производственного процесса.
Обеспечение качества включает сертификацию системы управления качеством ISO9001, сертификацию CE, записи испытаний электрических характеристик и записи заводских проверок.
Благодаря контролируемым производственным процессам и процедурам проверки продукции Dufew Electric предоставляет надежные решения для нагрузочных испытаний для промышленных энергетических установок.
Как промышленное испытательное оборудование, системы нагрузочного тестирования требуют надежной подготовки к транспортировке и планирования установки, чтобы обеспечить безопасную доставку и бесперебойный ввод в эксплуатацию.
Dufew Electric предлагает усиленную экспортную упаковку, защиту от влаги, внутренние крепежные конструкции и идентификационные этикетки продукции для повышения безопасности транспортировки.
Перед отправкой инженеры подтверждают размеры шкафа, требования к подъему, информацию об электрическом интерфейсе и условия установки заказчика, чтобы обеспечить эффективную установку после доставки.
Варианты транспортировки включают морские перевозки для международных проектов, грузовые перевозки для доставки внутри страны и другие индивидуальные логистические решения в соответствии с требованиями проекта.
Хотя для моделирования электрической нагрузки используются как шкаф нагрузочных резисторов, так и блок резистивной нагрузки, они предназначены для различных требований к испытаниям и сред применения.
| Элемент сравнения | Шкаф нагрузочного резистора | Банк резистивной нагрузки |
|---|---|---|
| Основная цель | Индивидуальные испытания и проверка надежности энергетического оборудования | Общее моделирование электрической нагрузки |
| Типичные применения | Тестирование генераторов, тестирование ИБП, тестирование PCS накопителей энергии, тестирование инверторов | Ввод в эксплуатацию генератора, полевые испытания, испытания временной нагрузкой |
| Фокус дизайна | Индивидуальная конфигурация резисторов, интеграция в шкаф, долгосрочная стабильность испытаний | Стандартизированная грузоподъемность и требования к портативным испытаниям |
| Загрузить конфигурацию | Гибкие группы резисторов с настраиваемыми шагами нагрузки | Обычно фиксированные ступени нагрузки в соответствии со стандартными моделями. |
| Установка | Обычно устанавливается как часть постоянной системы тестирования. | Часто предназначен для временного или мобильного тестирования. |
| Кастомизация | Широкие возможности настройки напряжения, сопротивления, мощности и структуры | Ограниченная настройка в зависимости от стандартной конфигурации |
| Подходящие пользователи | Производители оборудования, научно-исследовательские лаборатории, системные интеграторы | Сервисные компании, пуско-наладочные бригады, поставщики услуг по техническому обслуживанию |
Шкаф нагрузочного резистора подходит для применений, требующих долгосрочных и повторяемых испытаний, особенно когда необходимы индивидуальные условия нагрузки и особые электрические конфигурации.
Его обычно используют для:
- Долгосрочное тестирование надежности
- Индивидуальные профили нагрузки
- Интеграция с производственными или лабораторными испытательными системами
- Конкретные конфигурации напряжения и сопротивления
Банк резистивной нагрузки, как правило, больше подходит для временных испытаний, где требуется портативное и стандартизированное моделирование нагрузки, например:
- Полевые испытания производительности
- Стандартизированное моделирование нагрузки
- Требования к портативному тестированию
Dufew Electric специализируется на индивидуальных решениях для производителей и системных интеграторов, которым необходимы стабильные, воспроизводимые и контролируемые среды тестирования промышленного энергетического оборудования.
Выбор зависит от мощности испытуемого оборудования, напряжения, продолжительности испытаний, требуемых ступеней нагрузки и условий установки.
Да. Несколько независимых групп резисторов позволяют пользователям комбинировать разные уровни мощности для разных условий испытаний.
Он обычно используется для генераторов, систем ИБП, систем хранения энергии, инверторов и оборудования электропитания.
Да. Шкаф оснащен независимыми конструкциями охлаждения и контроля температуры для длительной работы.
Да. Номинальная мощность, значение сопротивления, размеры шкафа, метод охлаждения и электрическая конфигурация могут быть настроены по индивидуальному заказу.
Клиентам обычно необходимо предоставить мощность оборудования, напряжение, требования к испытаниям, профиль нагрузки и условия установки.
Посредством контролируемых производственных процессов, электрического контроля и проверки производительности перед отправкой.
Да. Спецификации продукции, протоколы испытаний и сопутствующая техническая документация могут быть предоставлены в соответствии с требованиями проекта.
Каждый проект тестирования мощности имеет разные требования.
Dufew Electric предлагает индивидуальные шкафы нагрузочных резисторов и решения для блоков резистивной нагрузки на основе:
- Номинальная мощность
- Уровень напряжения
- Цель тестирования
- Профиль загрузки
- Среда установки
Свяжитесь с Dufew Electric, чтобы обсудить требования вашего проекта и получить подходящее техническое предложение.
