Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

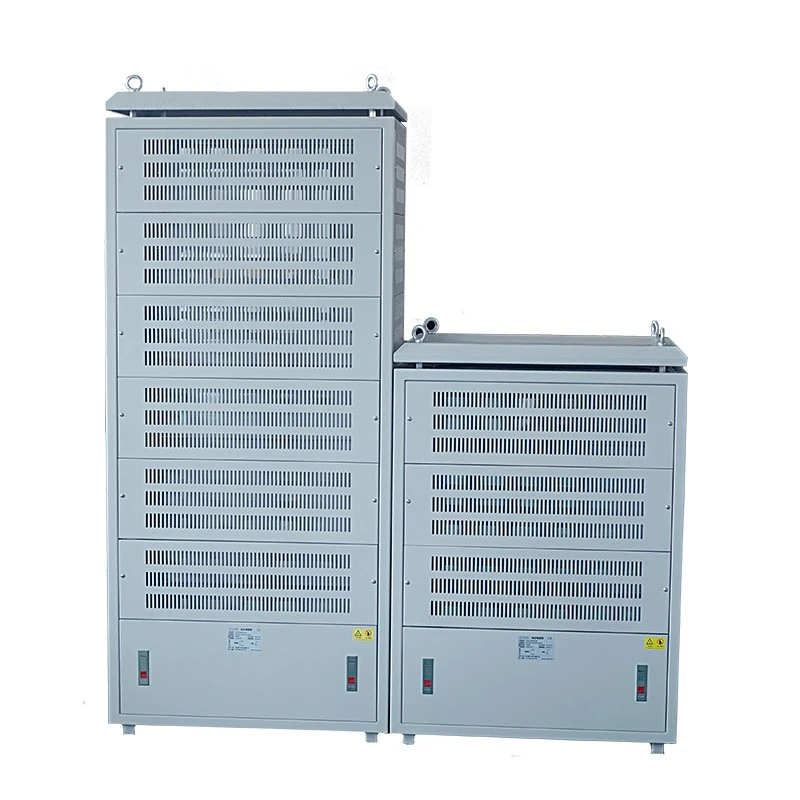

Шкаф электрического тормозного резистора Dufew — это комплексное решение по рассеиванию энергии, предназначенное для применений, в которых двигатели часто генерируют рекуперативную энергию во время операций торможения.
Во время замедления, подъема, опускания или быстрого изменения нагрузки чрезмерная энергия может привести к увеличению напряжения на шине постоянного тока преобразователей частоты. Он поглощает регенерированную энергию и преобразует ее в тепло, помогая поддерживать стабильную работу инвертора и повышая безопасность системы.
Шкаф объединяет несколько гофрированных резисторных элементов с проволочной обмоткой через проводящие шины из нержавеющей стали, а между слоями резисторов используются медные шины для обеспечения надежных сильноточных соединений.
Компания Dufew Electric проектирует шкафы тормозных резисторов с диапазоном мощности 20–500 кВт, рабочим напряжением до 3000 В и настраиваемыми значениями сопротивления от 0,01 Ом до 1 кОм в соответствии с конкретной мощностью двигателя, рабочим циклом торможения, условиями установки и системными требованиями.
| Параметр | Спецификация |
|---|---|
| Тип продукта | Шкаф тормозного резистора |
| Номинальная мощность | 20кВт-500кВт |
| Рабочее напряжение | ≤3000 В |
| Диапазон сопротивления | 0,01 Ом-1 кОм |
| Точность сопротивления | ±3%, ±5%, ±10% |
| Степень защиты | IP20-IP54 Опционально |
| Температурный коэффициент | ≤300 частей на миллион/℃ |
| Огнестойкий класс | УЛ94В-2 |
| Производственный стандарт | ГБ-5792 |
ЦРК 100кВт 2.7R Дж
| Код | Описание |
|---|---|
| КПР | Шкаф тормозного резистора |
| 100КВт | Номинальная мощность |
| 2.7р. | Номинальное сопротивление |
| J | Точность сопротивления (K=±10%, J=±5%, H=±3%) |
В отличие от обычных блоков резисторов, которые в основном используются для простых нагрузок, шкаф электрических тормозных резисторов Dufew предназначен для промышленных приводных систем, требующих надежного поглощения энергии, контроля напряжения на шине постоянного тока и защиты от торможения.
Во время торможения двигателя рекуперативная энергия передается в шкаф резисторов и преобразуется в тепло, помогая контролировать рост напряжения на шине постоянного тока и снижать риск сбоев из-за перенапряжения преобразователя частоты.
Такая конструкция повышает эффективность защиты инвертора и обеспечивает более стабильную работу промышленных приводных систем в условиях частого торможения.
Dufew Electric использует модульную многоуровневую структуру для упрощения установки, обслуживания и будущего расширения системы.
Каждый независимый слой резисторов включает в себя специальную проводящую цепь, систему контроля температуры и отдельный путь воздушного потока, что позволяет проверять или обслуживать отдельные секции, не влияя на работу других слоев.
Модульная конструкция также поддерживает дополнительные слои резисторов, индивидуальные конфигурации сопротивления и различные рабочие циклы торможения в соответствии с конкретными требованиями к мощности, что помогает снизить затраты на замену при увеличении мощности оборудования.
Шкаф тормозного резистора объединяет множество функций защиты для повышения безопасности и надежности в промышленных условиях эксплуатации.
Встроенные температурные переключатели постоянно контролируют рабочие условия шкафа. Когда температура превышает заданный предел, активируется сигнал защиты, и система управления инвертором может получить команду на выключение, чтобы снизить риск повреждения оборудования.
Во внутренней конструкции используются проводящие стержни из нержавеющей стали для соединений резисторов и медные шины между слоями резисторов, что обеспечивает прочную механическую поддержку, устойчивость к коррозии и надежную электропроводность при длительной эксплуатации.
Для приложений, включающих частые циклы торможения, эффективное управление температурным режимом необходимо для поддержания стабильной работы резистора.
Dufew Electric предлагает оптимизированные конструкции охлаждения, включая вертикальные каналы воздушного потока, улучшенную вентиляцию шкафа, дополнительные вентиляторы принудительного охлаждения и индивидуальные уровни защиты от IP20 до IP54.
Система охлаждения помогает контролировать температуру резистора и поддерживать надежную работу во время непрерывных процессов промышленного торможения.
Шкаф электрического тормозного резистора Dufew широко используется в промышленных системах, требующих контролируемого поглощения рекуперативной энергии и надежных характеристик динамического торможения.
Приложения включают портовые краны, башенные краны и подъемные системы, где шкаф резистора помогает управлять регенеративной энергией, вырабатываемой во время операций подъема и спуска.
В приводах прокатных станов, горнодобывающем оборудовании и конвейерных системах он поддерживает частые процессы ускорения и замедления, обеспечивая стабильное рассеивание энергии торможения.
Система может применяться в системах шагового привода ветряных турбин для управления энергией торможения во время регулировочных операций и в условиях аварийного останова.
Для испытательных стендов промышленных двигателей и систем тестирования силового оборудования этот шкаф обеспечивает решение с управляемой резистивной нагрузкой для проверки производительности и испытаний надежности.
Перед отправкой Dufew Electric проводит проверку продукции в соответствии с требованиями заказчика.
Элементы тестирования включают в себя:
| Тестовый предмет | Цель |
|---|---|
| Испытание диэлектрической прочности | Проверка безопасности изоляции |
| Проверка сопротивления изоляции | Подтвердить характеристики электроизоляции |
| Тест на перегрузку | Оцените возможность кратковременной перегрузки |
| Тест температурных характеристик | Проверка термической стабильности |
| Тест на непрерывную нагрузку | Проверьте долгосрочную эксплуатационную надежность |
| Механический осмотр | Подтвердить структурную стабильность |
Dufew Electric сочетает профессиональный опыт в области электротехники со стандартизированными производственными процессами для разработки индивидуальных тормозных резисторов для промышленных приводных систем. Весь производственный процесс, охватывающий сборку резисторов, изготовление шкафов, электрические испытания и окончательную проверку, контролируется для обеспечения стабильной работы, стабильного качества и надежной работы в сложных промышленных условиях.
Dufew Electric управляет ключевыми этапами производства: от сборки резисторных элементов до полной интеграции шкафа. Модули резисторов изготавливаются в соответствии с необходимыми значениями сопротивления, номинальной мощностью и условиями эксплуатации, а конструкции шкафов настраиваются в зависимости от места установки, требований к охлаждению, уровней защиты и методов подключения системы.
Производственный процесс включает прецизионную сборку резисторов, установку проводящих компонентов, расположение внутренней проводки, интеграцию охлаждающей конструкции и изготовление шкафа. Благодаря интегрированному управлению производством Dufew Electric повышает согласованность продукции и гарантирует, что каждое решение тормозного резистора соответствует техническим требованиям различных промышленных применений.
Перед отправкой каждое готовое изделие проходит комплексную электрическую и механическую проверку, включая измерение сопротивления, проверку электрических соединений, испытания изоляции, испытания на электрическую прочность и подтверждение технических характеристик. Эти процедуры проверки помогают гарантировать, что поставляемое оборудование соответствует согласованным требованиям проекта и сохраняет надежную работу во время эксплуатации.
Рекомендуемые изображения продукции:
Заводской производственный цех
- Линия сборки резисторов
- Участок изготовления шкафов
- Электрическое испытательное оборудование
Процесс электрических испытаний
- Тестирование напряжения
- Измерение сопротивления
- Окончательная проверка
Эти производственные записи демонстрируют инженерные возможности Dufew Electric, стандарты производственного контроля и опыт в поставке индивидуальных промышленных резисторов.
Dufew Electric следует структурированным процедурам управления качеством на протяжении всего процесса выбора материалов, производственной обработки, сборки и окончательной проверки для поддержания стабильных характеристик продукции. В соответствии с требованиями проекта заказчики могут получить соответствующую техническую документацию и протоколы качества для проверки перед установкой и вводом в эксплуатацию.
Доступные документы включают в себя:
- Спецификации продукции
- Отчеты об электрических испытаниях
- Протоколы проверок
- Документы о соответствии материалов
- Отчеты о проверке отгрузки
Являясь промышленным электрооборудованием, шкафы тормозных резисторов требуют надежной защиты при транспортировке. Dufew Electric предлагает профессиональные упаковочные решения, включая деревянные ящики экспортного стандарта, влагозащитную обработку, внутренние крепежные конструкции и идентификационные этикетки продукта для снижения транспортных рисков во время международной доставки.
Перед отправкой инженеры подтверждают важные детали поставки, такие как размеры шкафа, вес продукта, требования к подъему, электрические интерфейсы и условия установки, чтобы обеспечить плавную разгрузку, установку и ввод в эксплуатацию на площадке клиента.
Способы транспортировки могут быть организованы в соответствии с требованиями проекта:
Подходит для международных промышленных проектов и транспортировки крупного оборудования, требующего стабильной доставки на большие расстояния.
Подходит для доставки с завода на объект и региональных промышленных проектов с гибкими требованиями к логистике.
Доступно для отдельных трансграничных промышленных перевозок, где требуются альтернативные транспортные решения.
Рекомендуемые изображения доставки:
- Склад готовой продукции
- Упаковка в деревянном ящике.
- Погрузка на погрузчик
- Контейнерные перевозки
Dufew Electric специализируется на компонентах силовой электроники и решениях для управления промышленным энергопотреблением, предлагая продукцию тормозных резисторов, предназначенную для применений, требующих стабильного рассеяния энергии, надежной защиты и непрерывной работы в тяжелых условиях работы.
Каждая промышленная тормозная система имеет разные требования к электричеству и установке. Dufew Electric предоставляет индивидуальные решения, охватывающие значение сопротивления, номинальную мощность, конструкцию шкафа, конструкцию охлаждения, уровень защиты и конфигурацию соединений, чтобы помочь клиентам достичь подходящей системной интеграции.
От выбора компонентов и сборки резисторов до интеграции в шкаф и окончательных испытаний Dufew Electric осуществляет строгий контроль процесса, чтобы повысить надежность продукции, стабильность производства и качество поставок для различных промышленных проектов.
Dufew Electric поддерживает OEM-клиентов, дистрибьюторов и промышленных пользователей, предоставляя инженерную связь, техническую документацию, индивидуальное производство, проверку качества и услуги международной доставки для поддержки проектов от первоначальной оценки до окончательной установки.
Шкаф тормозного резистора поглощает рекуперативную энергию, вырабатываемую во время торможения двигателя, и преобразует ее в тепловую энергию, помогая предотвратить перенапряжение преобразователей частоты на шине постоянного тока и поддерживая стабильную работу системы.
Dufew Electric оценивает параметры двигателя, частоту торможения, рабочий цикл, условия установки и температурные требования, чтобы выбрать подходящие значения сопротивления, номинальную мощность, конструкцию шкафа и методы охлаждения.
Да. Решение можно настроить в соответствии с различными марками инверторов, уровнями напряжения, требованиями к торможению и условиями применения.
Конструкция может включать в себя мониторинг температуры, защитные выключатели от перегрева, системы вентиляции и индивидуальные уровни защиты для повышения эксплуатационной безопасности и надежности.
Он обычно используется в кранах, лифтах, горнодобывающем оборудовании, прокатных станах, ветроэнергетических системах, промышленных приводных системах и испытательном оборудовании, где требуется частое торможение или поглощение энергии.
Dufew Electric следует контролируемым производственным процедурам и проводит электрические испытания, проверку изоляции, проверку производительности и окончательные проверки качества перед отправкой.
Да. Модульная структура поддерживает индивидуальные конфигурации резисторов и будущую регулировку мощности в соответствии с меняющимися требованиями системы.
