Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

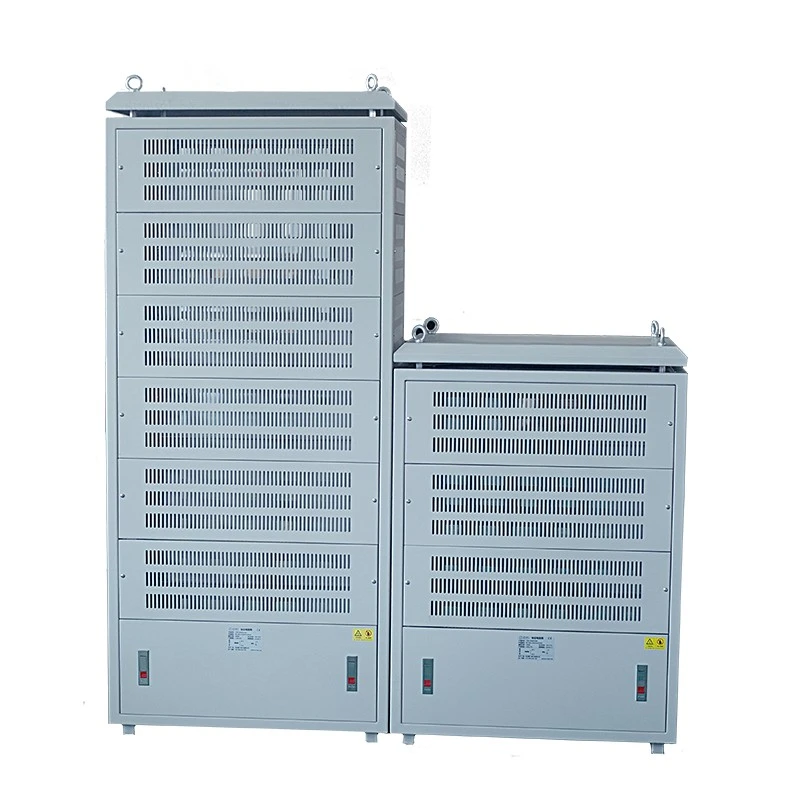

Шкаф электрических трубчатых резисторов Dufew предназначен для решения этих проблем за счет использования герметичных трубчатых резисторных элементов из нержавеющей стали в качестве компонентов нагрева ядра.
Резистивный провод точно намотан внутри трубки из нержавеющей стали и заполнен изоляционным материалом из оксида магния высокой плотности, образуя герметичную нагревательную структуру с:
- Лучшая защита окружающей среды
- Повышенная механическая прочность
- Стабильная производительность сопротивления
- Равномерное распределение тепла
Несколько трубчатых резисторных элементов собираются в резисторные слои через проводящие конструкции из нержавеющей стали, а медные шины соединяют каждый слой, образуя полную систему резисторов высокой мощности.
Шкаф поддерживает:
| Параметр | Спецификация |
|---|---|
| Диапазон мощности | 20кВт-500кВт |
| Рабочее напряжение | ≤3000 В |
| Диапазон сопротивления | 0,01 Ом-1 кОм |
| Точность сопротивления | ±3% / ±5% / ±10% |
Dufew Electric предоставляет индивидуальные конфигурации в соответствии с:
- Требования к питанию
- Значение сопротивления
- Уровень напряжения
- Среда установки
- Требования к охлаждению
- Размеры шкафа
Традиционные открытые резисторные элементы могут подвергаться воздействию влаги, пыли и агрессивных сред при длительной эксплуатации.
В трубчатых резисторных элементах Dufew используется герметичная трубчатая конструкция из нержавеющей стали для защиты внутренних проводов сопротивления от воздействия окружающей среды.
Изоляционный наполнитель из оксида магния обеспечивает:
- Электрическая изоляция
- Эффективная теплопроводность
- Стабильная теплопередача
- Снижение влияния влаги
По сравнению с открытыми резисторными конструкциями трубчатые резисторы обеспечивают повышенную надежность для:
- Наружное оборудование
- Прибрежные применения
- Тяжелые промышленные системы
- Среды с высоким содержанием пыли
| Элемент сравнения | Шкаф трубчатого резистора | Обычная структура резистора |
|---|---|---|
| Охрана окружающей среды | Герметичная трубка из нержавеющей стали защищает внутренние компоненты. | Более чувствителен к влаге, пыли и загрязнениям. |
| Механическая прочность | Высокопрочная металлическая трубчатая конструкция с виброустойчивостью. | Низкая защита от механического воздействия |
| Теплопередача | Равномерная теплопроводность благодаря трубчатой структуре | Повышенный риск неравномерного нагрева. |
| Стабильность обслуживания | Подходит для непрерывной промышленной эксплуатации. | Производительность больше зависит от окружающей среды |
| Типичные применения | Порты, горнодобывающая промышленность, химические заводы, тяжелое оборудование | Общее применение внутри помещений |
Для приложений, требующих стабильной работы в суровых условиях, технология трубчатых резисторов обеспечивает более надежное решение.
| Требование | Рекомендуемая конфигурация |
|---|---|
| Наружная установка | Герметичный трубчатый резистор с улучшенной защитной конструкцией |
| Высокая влажность окружающей среды | Трубчатый элемент из нержавеющей стали с влагостойкой конструкцией. |
| Heavy vibration equipment | Усиленная конструкция корпуса и механическая защита |
| Непрерывная работа | Оптимизированный воздушный поток и конструкция управления температурным режимом |
| Индивидуальные требования к сопротивлению | Несколько комбинаций трубчатых резисторов |
Тяжелое промышленное оборудование, включая краны, горнодобывающие системы и большие приводные системы, часто работает в условиях постоянной вибрации и механических напряжений. Трубчатые резисторные элементы Dufew имеют трубчатую конструкцию из нержавеющей стали, интегрированную герметичную конструкцию и надежную механическую защиту для повышения долговечности в сложных условиях эксплуатации.
Эта прочная конструкция помогает снизить количество отказов, вызванных вибрацией оборудования, механическими воздействиями и нагрузками при транспортировке, что делает ее подходящей для применений, где требуется длительный срок службы и эксплуатационная надежность.
Неравномерное распределение температуры может ускорить старение резистора и повлиять на стабильность сопротивления во время длительной эксплуатации. Конструкция трубчатого резистора улучшает тепловые характеристики за счет металлических трубок с высокой теплопроводностью, материалов для теплопередачи на основе оксида магния и оптимизированной схемы воздушного потока.
Внутри шкафа каждый слой резисторов спроектирован с независимым пространством для воздушного потока, чтобы уменьшить накопление тепла и добиться более равномерного распределения температуры, помогая поддерживать стабильные значения сопротивления во время непрерывной работы.
Шкаф трубчатых резисторов Dufew использует конструкцию многослойного резисторного узла для повышения эффективности обслуживания и надежности системы.
Каждый слой резисторов включает в себя независимые проводящие соединения, выделенные пути воздушного потока и систему контроля температуры для более легкой локализации неисправностей и упрощенного обслуживания.
Если требуется проверка одной секции резистора, техническое обслуживание соответствующего модуля можно выполнить, не снимая весь шкаф, что помогает сократить время простоя оборудования.
Полностью герметичная металлическая трубчатая конструкция обеспечивает защиту от влаги, пыли и масляных загрязнений, что делает ее подходящей для сложных промышленных условий.
Использование изоляционного наполнения из оксида магния высокой плотности улучшает теплопроводность, снижает риск перегрева и поддерживает стабильные характеристики резистора во время непрерывной работы.
Благодаря трубчатой конструкции из нержавеющей стали и повышенной виброустойчивости конструкция резистора подходит для тяжелого промышленного оборудования и суровых условий эксплуатации.
Несколько комбинаций трубчатых резисторов можно настроить в соответствии с требованиями применения, поддерживая мощность до 500 кВт и индивидуальные значения сопротивления.
Шкаф доступен со стандартной степенью защиты IP20/IP23, а более высокие уровни защиты могут быть обеспечены в соответствии с требованиями конкретного проекта.
Шкаф электрических трубчатых резисторов Dufew предназначен для промышленных систем, требующих надежной работы резисторов в сложных условиях эксплуатации.
| Приложение | Типовое оборудование | Экологические проблемы | Преимущества трубчатого резистора |
|---|---|---|---|
| Портовое и морское оборудование | Портовые краны, подъемные системы, береговая техника | Солевой туман, влажность, вибрация. | Коррозионная стойкость и механическая прочность |
| Горное оборудование | Подъемные системы, приводы для тяжелых условий эксплуатации | Пыль, вибрация, непрерывная работа | Герметичная конструкция и стабильная производительность. |
| Химическая промышленность | Производственные линии, промышленные приводные системы | Влага и загрязнение | Лучшая защита окружающей среды |
| Тестирование накопителей энергии | Наружные испытательные станции, энергосистемы | Изменения температуры и длительная эксплуатация | Стабильные тепловые характеристики |
| Параметр | Спецификация |
|---|---|
| Тип продукта | Шкаф трубчатого резистора |
| Нагревательный элемент | Трубчатый резистор из нержавеющей стали |
| Диапазон мощности | 20кВт-500кВт |
| Рабочее напряжение | ≤3000 В |
| Диапазон сопротивления | 0,01 Ом-1 кОм |
| Точность сопротивления | ±3% / ±5% / ±10% |
| Степень защиты | IP20/IP23 |
| Температурный коэффициент | ≤300 частей на миллион/℃ |
| Огнестойкий класс | УЛ94В-2 |
| Справочный стандарт | ГБ-5792 |
Пример: CRC 100 кВт 2,7R J
| Код | Описание |
|---|---|
| КПР | Шкаф трубчатого резистора |
| 100КВт | Номинальная мощность |
| 2.7р. | Номинальное сопротивление |
| J | Точность сопротивления (K=±10%, J=±5%, H=±3%) |
Dufew Electric выполняет электрические и механические проверки, чтобы гарантировать надежную работу продукта перед поставкой.
| Тестовый предмет | Условия испытания | Производительность |
|---|---|---|
| Диэлектрическая прочность | 2500 В переменного тока/50 Гц/60 с | Ток утечки ≤10 мА |
| Сопротивление изоляции | 1000 В постоянного тока | ≥100 МОм |
| Кратковременная перегрузка | 10-кратная номинальная мощность 5S | Без видимых повреждений |
| Долгосрочная нагрузка | Циклическая работа | >9000ч |
| Испытание на влажную жару | 40℃±2/90%-95% относительной влажности/100ч | △R≤±(1%R+0,05 Ом) |
| Температурный цикл | -55℃,55℃,155℃ циклы | △R≤±(2%R+0,05 Ом) |
| Теплостойкость | 350 ℃/2 часа | Без явных повреждений |
| Тестовый предмет | Состояние | Производительность |
|---|---|---|
| Терминальная прочность | 45Н/30С | Нет рыхлости |
| Устойчивость к вибрации | 5-200 Гц, 1 г, 98 м/с² | Никаких структурных повреждений |
Прежде чем выбирать шкаф с трубчатыми резисторами, клиенты должны учитывать рабочую среду, электрические требования и условия установки, чтобы убедиться, что конфигурация резистора соответствует фактическому применению.
При выборе следует учитывать место установки, условия влажности, воздействие пыли или коррозии, а также требования к вибрации, чтобы обеспечить надежную работу в различных промышленных условиях.
Ключевые электрические параметры, включая номинальную мощность, рабочее напряжение, значение сопротивления и рабочий цикл, необходимы для определения подходящей конфигурации резистора.
Для обеспечения правильной установки и удобной эксплуатации следует учитывать размеры шкафа, метод охлаждения, направление подключения кабеля и пространство для обслуживания.
Dufew Electric оценивает эти параметры и рекомендует подходящие конфигурации трубчатых резисторов, исходя из реальных условий применения.
Dufew Electric — профессиональный производитель компонентов силовой электроники в Китае, объединяющий производство резисторов, сборку шкафов, электрические испытания и индивидуальную техническую поддержку для предоставления надежных промышленных резисторных решений.
Производственный процесс включает прецизионную намотку резистивной проволоки, заполнение оксидом магния, герметизацию трубок из нержавеющей стали, испытания электрических характеристик и интеграцию в шкаф для обеспечения стабильной работы продукта.
Прецизионная технология намотки обеспечивает точные значения сопротивления и стабильные электрические характеристики.
Высококачественный наполнитель из оксида магния обеспечивает электрическую изоляцию и эффективную теплопроводность для стабильной работы.
Герметичная трубчатая конструкция из нержавеющей стали повышает механическую прочность и защиту от суровых промышленных условий.
Процедуры испытаний проверяют точность сопротивления, характеристики изоляции и эксплуатационную надежность перед окончательной сборкой.
Интеграция шкафа включает установку слоя резисторов, сборку проводящих соединений, установку температурной защиты и полную сборку конструкции.
Перед отправкой каждый шкаф проверяется на точность значений сопротивления, надежность электрического соединения, качество механической сборки и соответствие техническим характеристикам изделия.
Dufew Electric следует структурированным процедурам контроля качества, чтобы гарантировать надежную работу продукции и соответствие производственным стандартам.
Документы о качестве включают сертификацию системы управления качеством ISO9001, сертификацию CE, отчеты об испытаниях продукции и записи заводских проверок.
Техническая документация и отчеты о качестве могут быть предоставлены в соответствии с конкретными требованиями проекта.
Dufew Electric подготавливает шкафы с трубчатыми резисторами в соответствии с требованиями промышленной транспортировки, чтобы обеспечить безопасную доставку и бесперебойную установку.
Упаковка включает упаковку экспортного стандарта, защиту от влаги, внутреннее усиление и этикетки с идентификацией продукта.
Перед отправкой инженеры подтверждают важные детали, такие как размеры шкафа, вес, точки подъема и требования к установке, чтобы обеспечить эффективную установку после доставки.
Трубчатые резисторы имеют герметичную конструкцию из нержавеющей стали с лучшей защитой от влаги, пыли, коррозии и вибрации, что делает их пригодными для сложных промышленных условий.
Да. Конфигурация защиты, конструкция шкафа и конструкция охлаждения могут быть настроены в соответствии с различными условиями установки и требованиями окружающей среды.
Да. Dufew Electric поддерживает настройку мощности, сопротивления, напряжения, размеров шкафа и конструкций установки в соответствии с конкретными требованиями применения.
Он обычно используется в портах, горнодобывающем оборудовании, системах химического производства, тяжелом машиностроении, испытательных установках для хранения энергии и других промышленных применениях.
Герметичная трубка из нержавеющей стали защищает внутренние компоненты, обеспечивая при этом стабильную теплопередачу, надежную механическую защиту и надежную работу в суровых условиях эксплуатации.
Да. Конструкция поддерживает непрерывную промышленную эксплуатацию благодаря оптимизированному управлению температурным режимом, конструкции воздушного потока и надежной защите компонентов.
Клиенты должны предоставить основные сведения о приложении, включая номинальную мощность, напряжение, значение сопротивления, рабочую среду, рабочий цикл и требования к установке.
Да. Спецификации, протоколы испытаний и документы о качестве могут быть предоставлены в соответствии с конкретными требованиями проекта.
Шкаф трубчатого резистора — это индивидуальное решение для резисторов, предназначенное для применений с различными электрическими и экологическими требованиями.
Dufew Electric предлагает решения, основанные на номинальной мощности, требованиях к напряжению, конфигурации сопротивления, рабочей среде и условиях установки.
Отправьте требования к проекту, и инженеры Dufew Electric порекомендуют подходящую конфигурацию резистора и конструкцию шкафа.
