Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.
В процессе торможения системы частотно-регулируемого привода двигатель может генерировать рекуперативную энергию при уменьшении скорости вращения. Если эта энергия не может потребляться эффективно, напряжение на шине постоянного тока возрастет и может вызвать срабатывание защиты инвертора.

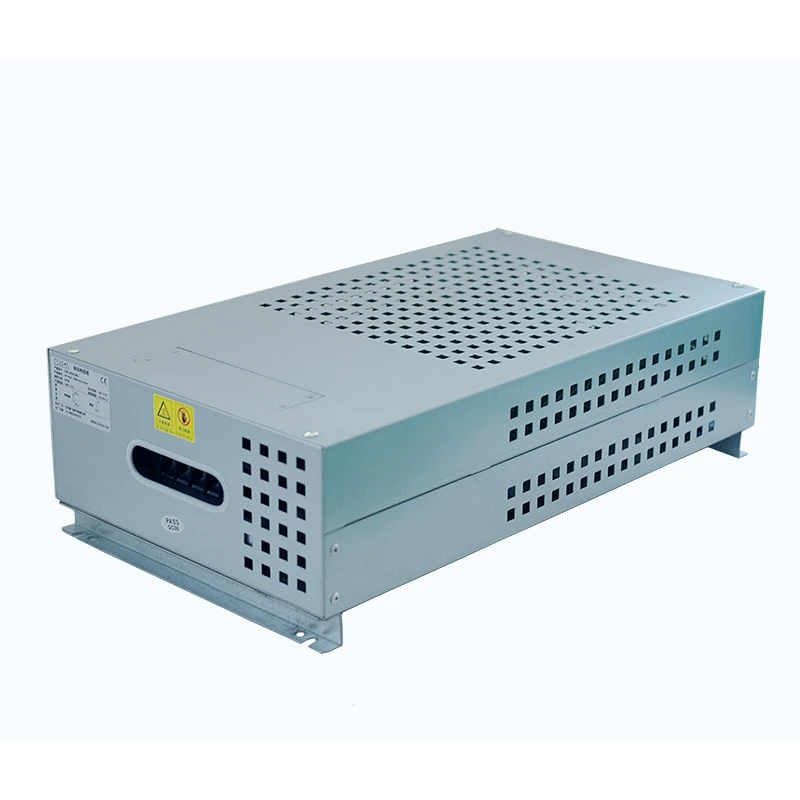

Блок электрических тормозных резисторов Dufew предназначен для совместной работы с тормозными устройствами и рассеивания избыточной энергии через резисторные элементы. Внутренние гофрированные резисторы собраны в соответствии с необходимыми значениями мощности и сопротивления, а металлический корпус обеспечивает механическую защиту и улучшает отвод тепла.
Интегрированная конструкция объединяет резисторные элементы, соединительные клеммы и компоненты температурной защиты в один законченный блок, упрощая установку и повышая надежность системы в промышленных приложениях.
| Параметр | Спецификация |
|---|---|
| Номинальная мощность | 1кВт-30кВт |
| Рабочее напряжение | ≤1200 В |
| Диапазон сопротивления | 0,01 Ом-1 кОм |
| Толерантность к сопротивлению | ±3%, ±5%, ±10% |
| Степень защиты | IP20/IP23 (настраиваемый) |
| Температурный коэффициент | ≤300 частей на миллион/℃ |
| Огнестойкий класс | УЛ94В-2 |
| Стандартный | ГБ-5792 |
Внутренние гофрированные резисторные элементы профессионально расположены и закреплены внутри корпуса для обеспечения стабильных электрических характеристик. Интегрированная конструкция упрощает установку и устраняет необходимость в сборке дополнительных резисторов на площадке заказчика.
В корпусе имеются вентиляционные отверстия и оптимизированное внутреннее пространство для улучшения циркуляции воздушного потока. Во время кратковременных циклов мощного торможения конструкция обеспечивает достаточную теплоемкость и помогает быстро отводить накопленное тепло.
Выключатель температурной защиты установлен рядом с нагревательными компонентами. Когда внутренняя температура превышает заданное безопасное значение, система защиты разъединяет цепь, чтобы снизить риск перегрева.
Блок резисторов поддерживает различные способы установки, включая монтаж на полу и установку на платформе оборудования. Стандартные монтажные отверстия упрощают интеграцию с промышленными системами управления.
- Разработан для торможения с частотно-регулируемым приводом: соответствует обычным инверторным тормозным системам для эффективного использования рекуперативной энергии.
- Стабильная защита от перенапряжения: рассеивает избыточную энергию, возникающую во время замедления двигателя и аварийной остановки.
- Сильная импульсная перегрузка: подходит для частого ускорения, торможения и прерывистой работы с высокой мощностью.
- Модульная конфигурация резисторов: поддерживает индивидуальные комбинации мощности и сопротивления в соответствии с условиями эксплуатации.
- Встроенная конструкция защиты: включает соединительные клеммы и компоненты температурной защиты для более безопасной эксплуатации.
- Надежная промышленная производительность: подходит для тяжелонагруженного оборудования, работающего в условиях непрерывных циклов торможения.
Решения Dufew для тормозных резисторов подходят для промышленного оборудования, требующего контролируемого рассеяния энергии во время замедления, остановки или изменения динамической нагрузки. Они обычно интегрируются в подъемные системы, погрузочно-разгрузочное оборудование, промышленное оборудование, системы тестирования силовой электроники и приложения, использующие возобновляемые источники энергии.
В лифтах, башенных кранах, подъемниках, подъемных платформах и лебедках резистор поглощает рекуперативную энергию, вырабатываемую во время опускания и замедления, помогая системе привода поддерживать стабильную работу во время частых циклов пуска-остановки и изменения нагрузки.
Ленточные конвейеры, штабелеры-реклаймеры и тяжелое транспортное оборудование часто требуют контролируемого торможения при работе с большими или движущимися грузами. Резисторное решение помогает рассеивать рекуперативную энергию и обеспечивает надежное замедление при непрерывных операциях по погрузочно-разгрузочным работам.
Прокатные станы, центрифуги, машины для литья под давлением, оборудование с ЧПУ и другое оборудование с приводом от двигателя могут генерировать значительную регенеративную энергию при быстром изменении скорости. Правильно настроенное тормозное сопротивление помогает улучшить эффективность торможения и защитить соответствующую систему привода.
Решение также может быть интегрировано в системы нагрузочных испытаний высокой мощности и платформы для испытаний на старение электрооборудования, где требуется контролируемое сопротивление для моделирования рабочих нагрузок и оценки производительности оборудования в определенных условиях.
Преобразователи энергии ветра, тяговые системы железнодорожного транспорта и оборудование для управления энергией могут потребовать надежного рассеивания энергии во время торможения, регулировки или переходных режимов работы. Индивидуальные конфигурации сопротивления могут быть согласованы с требованиями к напряжению, мощности и рабочему циклу этих систем.
| Элемент производительности | Условия испытания | Требование |
|---|---|---|
| Диэлектрическая прочность | 2500 В переменного тока, 50 Гц/60 с | Ток утечки ≤10 мА |
| Сопротивление изоляции | 1000 В постоянного тока | ≥100 МОм |
| Кратковременная перегрузка | 10-кратная номинальная мощность, 5S | Без видимых повреждений |
| Нагрузка жизни | Циклическая работа | >9000ч |
| Испытание на влажную жару | 40℃±2℃, относительная влажность 90%-95%, 100 часов | △R≤±(1%R+0,05 Ом) |
| Температурный цикл | -55℃/55℃/155℃ на велосипеде | △R≤±(2%R+0,05 Ом) |
| Теплостойкость | 350 ℃/2 часа | Без явных повреждений |
| Температурный коэффициент | Номинальное состояние нагрузки | <300 частей на миллион/℃ |
| Элемент производительности | Условия испытания | Требование |
|---|---|---|
| Терминальная прочность | 45Н/30С | Никаких люфтов и повреждений |
| Устойчивость к вибрации | 5–200 Гц, 1 г | Никаких структурных повреждений |
| Пайка термостойкость | 350±5℃, 3С | Без видимых повреждений |
| Паяемость | 235±5℃, 5С | Покрытие припоя >95% |
Dufew предлагает индивидуальные тормозные резисторы в соответствии со спецификациями инверторов, условиями эксплуатации и требованиями к установке. Конфигурации можно регулировать по номинальной мощности, значению сопротивления, напряжению, размерам корпуса, степени защиты, конструкции установки, расположению клемм и типу резисторного элемента.
На одной и той же платформе корпуса можно разместить различные резисторные элементы, в том числе гофрированные, в алюминиевом корпусе и трубчатые, что позволяет подобрать конфигурацию в соответствии с требуемой мощностью, тепловыми условиями и средой применения.
Dufew Electric объединяет сборку резисторных элементов, изготовление корпусов, электрические испытания и окончательный контроль в рамках стандартизированного производственного процесса. Каждый этап контролируется для поддержания стабильных электрических характеристик, механического качества и надежности поставки для индивидуальных промышленных применений.
Производственный процесс поддерживается профессиональным цехом по производству электрических компонентов, стандартизированными процедурами сборки, полным тестированием производительности, индивидуальными производственными возможностями и упаковкой экспортного стандарта. Эти возможности позволяют Dufew управлять проектами, начиная с конфигурации резисторов и заканчивая поставкой готового шкафа.
Dufew выбирает методы упаковки в соответствии с размерами, весом и требованиями к транспортировке продукта, используя надежную внутреннюю фиксацию и защитные конструкции для снижения риска ударов во время транспортировки. Упаковка подходит для международных поставок, а также для оптовых заказов и индивидуальных промышленных проектов.
| Элемент сравнения | Блок тормозного резистора | Нагрузочный резистор / индивидуальный резистор |
|---|---|---|
| Назначение приложения | Предназначен для рекуперативного торможения инвертором и управления напряжением шины постоянного тока. | В основном используется для общего нагрузочного тестирования или независимых приложений. |
| Управление энергией | Оптимизирован для кратковременных мощных тормозных импульсов. | Обычно предназначен для непрерывного рассеивания мощности. |
| Системная интеграция | Полная сборка с корпусом и защитными компонентами | Требуется дополнительная установка и проектирование защиты. |
| Температурная защита | Встроенный контроль температуры и защитная защита. | Защита зависит от конструкции внешней системы |
| Промышленная адаптируемость | Подходит для лифтов, кранов и тяжелых приводных систем. | Больше подходит для стандартных сред тестирования. |
Dufew Electric следует строгим процедурам управления качеством, чтобы гарантировать надежность и стабильность продукции.
Контроль качества охватывает:
- Входной контроль материалов.
- Контроль производственного процесса
- Проверка электрических характеристик
- Окончательная проверка продукции
Сертификаты и протоколы испытаний доступны в соответствии с требованиями заказчика.
Тормозной резистор поглощает рекуперативную энергию, генерируемую при замедлении или остановке двигателя. Он преобразует избыточную электрическую энергию в тепло, помогая предотвратить перенапряжение на шине постоянного тока и повышая надежность инвертора.
Стандартный уровень защиты — IP20 или IP23. Более высокие уровни защиты могут быть настроены в соответствии с условиями установки, например, на открытом воздухе или в промышленных зонах с пылью и влажностью.
Да. Конструкция корпуса может быть сконфигурирована с использованием различных резисторных элементов, включая гофрированные резисторы, резисторы в алюминиевом корпусе и трубчатые резисторы, в зависимости от требуемого применения.
Да. Несколько устройств можно подключить параллельно, если номинальная мощность, значение сопротивления и условия установки правильно подобраны для обеспечения сбалансированного распределения нагрузки и надежного отвода тепла.
Dufew контролирует качество посредством проверки материалов, стандартизированных производственных процессов, электрических испытаний и окончательной проверки, чтобы обеспечить стабильные характеристики продукции для промышленного применения.
