Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

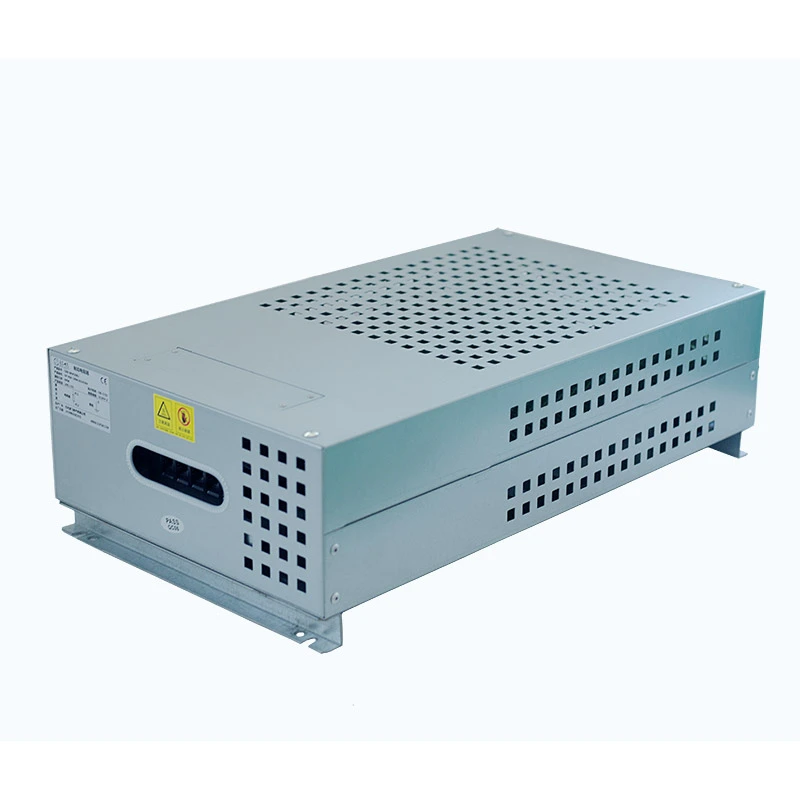

Коробка гофрированных резисторов DUFEW — это мощный блок резисторов, который объединяет несколько гофрированных резисторных элементов посредством последовательного и параллельного подключения и фиксирует их внутри профессионального корпуса. Он специально разработан для преодоления ограничения мощности отдельных резисторов и обеспечения стабильных характеристик поглощения энергии в мощных электрических системах.
Блок резисторов поддерживает максимальную номинальную мощность 30 кВт, значения сопротивления от 0,01 Ом до 1 кОм и параметры точности сопротивления ±3%, ±5% и ±10%. Внутренняя структура включает в себя сильноточную клеммную колодку и переключатель температурной защиты, а степень защиты корпуса можно настроить в соответствии с различными требованиями применения.
Являясь опытным производителем и поставщиком в Китае, DUFEW предлагает индивидуальные решения для тормозных систем, частотно-регулируемых приводов, оборудования промышленной автоматизации, лифтов, кранов, прокатных станов и других применений, требующих эффективного рассеивания энергии.
Внутренняя структура гофрированного ящика резисторов состоит из нескольких гофрированных резисторных элементов, соединенных последовательными и параллельными цепями и надежно закрепленных внутри специально разработанного корпуса. Эта модульная конфигурация повышает мощность, сохраняя при этом стабильные электрические характеристики и удобство обслуживания.
Корпус изготовлен из стального листа с алюминиево-цинковым покрытием, что обеспечивает превосходную коррозионную стойкость, механическую прочность и способность рассеивать тепло. Встроенная система вентиляции помогает оптимизировать воздушный поток и поддерживать стабильную температуру во время непрерывной работы.
Внутри коробки резисторов установлена сильноточная клеммная колодка для упрощения внешних электрических соединений. Встроенный переключатель защиты от перегрева автоматически отключает цепь, когда внутренняя температура превышает заданный предел безопасности, предотвращая повреждение от перегрева.
В соответствии с требованиями заказчика DUFEW может предоставить дополнительные охлаждающие вентиляторы, независимое управление группой резисторов и индивидуальные уровни защиты. Продукт разработан в соответствии со стандартом GB-5792 и подходит для сложных промышленных условий.
Пример: CRB 10 кВт 13,6R J
| Код | Описание |
|---|---|
| ЦРБ | Коробка гофрированного резистора/коробка тормозного резистора |
| 10кВт | Номинальная мощность |
| 13,6р. | Номинальное сопротивление |
| J | Допуск сопротивления (K=10%, J=5%, H=3%) |
| Параметр | Спецификация |
|---|---|
| Диапазон мощности | 1кВт-30кВт |
| Рабочее напряжение | ≤1200 В |
| Диапазон сопротивления | 0,01 Ом --- 1 кОм |
| Толерантность к сопротивлению | ±3/±5/±10 |
| Степень защиты | IP20/IP23 |
| Температурный коэффициент | ≤300 частей на миллион/℃ |
| Огнестойкий класс | УЛ 94В-2 |
| Стандартное соответствие | ГБ-5792 |
DUFEW предлагает индивидуальные решения для коробок для резисторов из гофрированного картона, рассчитанные на различные промышленные условия эксплуатации. Клиенты могут выбрать подходящие номинальные мощности, значения сопротивления, методы охлаждения, уровни защиты и конфигурации внутренних цепей в соответствии с требованиями их системы.
Модульная конструкция позволяет комбинировать несколько блоков резисторов для разных уровней мощности, что делает продукт пригодным для применений с высокой энергией торможения, частым ускорением и замедлением, а также в непрерывном режиме работы.
Варианты настройки включают в себя:
- Индивидуальная номинальная мощность
- Индивидуальное значение сопротивления
- Схема многогруппового резистора
- Установка дополнительного вентилятора охлаждения.
- Индивидуальная конструкция корпуса
- OEM производство по чертежам заказчика.
Коробка гофрированных резисторов поглощает рекуперативную энергию, возникающую во время замедления двигателя, и помогает предотвратить перенапряжение на шине постоянного тока.
Предназначено для частого торможения кранов, грузоподъемного оборудования и погрузочно-разгрузочных систем.
Обеспечивает стабильную эффективность торможения мощных двигателей, работающих в условиях постоянной нагрузки.
Подходит для лифтовых систем, требующих частого ускорения, замедления и контроля энергопотребления.
Используется в качестве надежного компонента нагрузки высокой мощности для электрических испытаний и задач рассеяния энергии.
Коробка гофрированных резисторов DUFEW имеет модульную структуру внутренних резисторов. Несколько резисторных элементов разделены на независимые группы и подключены через отдельные цепи, что упрощает обслуживание и снижает затраты на замену.
При выходе из строя одной группы резисторов техническим специалистам необходимо заменить только поврежденный модуль, а не заменять весь блок резисторов. Такая конструкция значительно повышает эксплуатационную готовность оборудования и снижает затраты на долгосрочное обслуживание.
Внутренние резисторные элементы разделены на отдельные цепи. Одиночную поврежденную секцию можно заменить самостоятельно, не влияя на работу других групп резисторов.
Сильноточная клеммная колодка, установленная на передней панели, обеспечивает централизованную и организованную проводку. Большие силовые кабели можно легко подключать и отключать во время установки, проверки и обслуживания.
Стандартный переключатель температурной защиты автоматически отключает цепь при возникновении аномальных температурных условий, предотвращая повреждение резистора, вызванное перегревом во время работы без присмотра.
Коробка гофрированных резисторов DUFEW специально разработана для тяжелого оборудования, требующего частого торможения, высокого поглощения энергии и длительной непрерывной работы.
Он подходит для промышленного применения, такого как прокатные станы, портовые краны и лифты большой грузоподъемности, где тормозные резисторы должны выдерживать повторяющиеся циклы разряда энергии.
Подходит для оборудования с частыми условиями обратной связи по энергии, включая прокатные станы, портовое оборудование и лифты для тяжелых грузов. Циклический срок службы может превышать 9000 часов при заданных условиях эксплуатации.
В приложениях с высокой мощностью или в условиях высоких температур можно установить охлаждающие вентиляторы для повышения эффективности рассеивания тепла и поддержания стабильной работы.
Унифицированные размеры корпуса позволяют устанавливать несколько блоков резисторов параллельно, обеспечивая изящное решение для компоновки больших испытательных систем и полного электрического оборудования управления.
Резисторный элемент изготавливается из полос константана или никель-хромового сплава, сформированных в гофрированную структуру. Такая конструкция снижает паразитную индуктивность и улучшает характеристики отклика, что делает ее подходящей для высокочастотного импульсного торможения и требовательных промышленных приложений.
Увеличенная площадь поверхности гофрированной полосы повышает эффективность рассеивания тепла, сохраняя при этом температурный коэффициент ≤300 ppm/℃ для стабильного сопротивления во время работы.
Ключевые преимущества включают характеристики низкой индуктивности, превосходную термическую стабильность, эффективное рассеивание тепла и надежную работу в условиях частых импульсных нагрузок.
Корпус изготовлен из стального листа с алюминиево-цинковым покрытием, что обеспечивает высокую коррозионную стойкость и защиту от окисления в промышленных условиях. Точная гибка, процессы сварки и оптимизированные вентиляционные каналы повышают как прочность конструкции, так и эффективность воздушного потока.
Ключевые преимущества включают коррозионную стойкость, механическую долговечность, улучшенное управление температурным режимом и адаптируемость к жестким условиям работы.
Для фиксации гофрированных резисторных элементов используются высокотемпературные керамические или слюдяные опоры, обеспечивающие электрическую изоляцию между нагревательными компонентами и корпусом. Изоляционная структура сохраняет надежную работу при температуре до 350 ℃.
Ключевые преимущества включают устойчивость к высоким температурам, стабильную электрическую изоляцию, повышенную безопасность и длительный срок службы при постоянных термических нагрузках.
В блоке резисторов используется сильноточная медная клеммная конструкция, предназначенная для надежного соединения в устройствах с высокой мощностью. Конструкция многоцепной проводки помогает организовать кабельные соединения, снизить тепловыделение и повысить электрическую стабильность.
Ключевые преимущества включают высокую пропускную способность по току, удобную установку, стабильное электрическое соединение и пригодность для крупных энергетических систем.
Дополнительные конфигурации включают температурные защитные выключатели и осевые вентиляторы охлаждения. Температурный переключатель обеспечивает дополнительную безопасность, отключая цепь при возникновении аномальных температурных условий, а принудительное воздушное охлаждение помогает снизить повышение температуры и улучшить возможность непрерывной работы в закрытых установках.
| Электрические характеристики | Условия испытаний | Производительность |
|---|---|---|
| Диэлектрическая прочность | 2500 В переменного тока/50 Гц/60 с | Ток утечки ≤10 мА |
| Сопротивление изоляции | 1000 В постоянного тока | Сопротивление изоляции ≥100 МОм |
| Кратковременная перегрузка | 10-кратная номинальная мощность для 5S | Без видимых повреждений |
| Долгосрочная нагрузка | Циклическая работа (разряд 10 с, интервал 90 с) | Более 9000 часов |
| Стационарное влажное тепло | 40℃±2/90%-95% относительной влажности/100 часов | △R≤±（1%R+0,05 Ом） |
| Быстрое изменение температуры | -55℃, 55℃, 155℃ по 15 минут, 5 циклов | △R≤±（2%R+0,05 Ом） |
| Теплостойкость | 350 ℃/2 часа | Без явных изменений цвета или повреждений |
| Температурный коэффициент | Сравнение номинального сопротивления нагрузки и статического сопротивления | Менее 300 частей на миллион/℃ |
| Огнестойкость | 10-кратная номинальная мощность в течение 5 минут | Красное свечение, но нет пламени |
| Механические характеристики | Условия испытаний | Производительность |
|---|---|---|
| Терминальная прочность | 45Н/30С | Без расшатывания и видимых повреждений |
| Устойчивость к вибрации | 5–200 Гц, 1 г, 98 м/с² | Отсутствие видимых структурных повреждений |
| Пайка термостойкость | Выводная клемма погружена в припой 350±5℃ для 3S | △R≤±(1%R+0,05Ом) Без видимых внешних повреждений, четкая маркировка |
| Паяемость | Терминал погружен в припой 235±5℃ для 5S | Покрытие припоем поверхности клемм ≥95% |
Выбор подходящего тормозного резистора важен для повышения стабильности, безопасности и эффективности обслуживания системы. По сравнению с отдельными резисторами в алюминиевом корпусе, трубчатыми резисторами или автономными резисторными элементами, DUFEW обеспечивает более интегрированную конструкцию с улучшенной защитой, терморегулированием и более простой установкой для промышленных силовых установок.
| Размер сравнения | Гофрированная коробка резисторов | Традиционный одиночный алюминиевый корпус/трубчатый/независимый резистор |
|---|---|---|
| Возможность управления мощностью | Несколько гофрированных резисторных элементов можно комбинировать посредством последовательных и параллельных цепей, что позволяет одному корпусу достигать мощности до 30 кВт, обеспечивая при этом унифицированную защиту и управление соединениями. | Отдельные резисторы обычно имеют ограниченную мощность. Несколько блоков требуют дополнительных комбинаций, проводки и защитных конструкций, что увеличивает сложность установки. |
| Высокочастотная производительность | Структура полос из гофрированного сплава обеспечивает характеристики низкой индуктивности, помогая уменьшить скачки напряжения, электромагнитные помехи и нестабильность во время высокочастотного торможения. | Традиционные резисторные структуры могут генерировать более высокую паразитную индуктивность, что может повлиять на производительность в приложениях с быстрым переключением или импульсным торможением. |
| Защита и безопасность | Встроенный металлический корпус защищает внутренние нагревательные элементы от пыли, влаги и случайного контакта. Степени защиты могут быть настроены в соответствии с требованиями применения. | Открытые резисторные элементы обеспечивают ограниченную защиту окружающей среды и могут потребовать дополнительных защитных кожухов или защитных компонентов. |
| Управление температурным режимом | Структура внутреннего воздушного потока и оптимизированное расположение резисторов улучшают распределение тепла и уменьшают локальное накопление температуры во время непрерывной работы. | Установленные вместе несколько независимых резисторов могут не обеспечивать эффективную организацию воздушного потока, что увеличивает риск неравномерного нагрева и ускоренного старения. |
| Удобство обслуживания | Модульная внутренняя структура упрощает осмотр и замену. Встроенные клеммы и компоненты температурной защиты упрощают процедуры технического обслуживания. | Установка отдельных резисторов обычно требует более сложных процессов проводки и замены компонентов без централизованной защиты и мониторинга. |
О: Это решение подходит, когда приложение требует более высокой мощности, встроенной защиты корпуса или более удобного обслуживания, чем может обеспечить один резистор. Он обычно применяется в системах частотно-регулируемого привода, кранах, лифтах, прокатных станах и другом промышленном оборудовании, требующем частого торможения.
A: Встроенный переключатель температурной защиты постоянно контролирует рабочую температуру. Когда температура превышает заданный предел безопасности, защитное устройство отключает цепь, чтобы снизить риск перегрева и защитить систему резисторов.
А: Да. Для применений, требующих высокой выходной мощности, частых циклов торможения или ограниченной вентиляции, можно установить дополнительную систему охлаждающих вентиляторов для улучшения рассеивания тепла и поддержания стабильной работы.
А: Да. Внутренние резисторные элементы можно объединить в несколько независимых групп в соответствии с требованиями применения. Это позволяет гибко регулировать нагрузку, упрощает локализацию неисправностей и повышает надежность системы.
О: Стандартные конфигурации поддерживают номинальную мощность от 1 до 30 кВт. Для приложений, требующих разных уровней мощности, DUFEW может разработать индивидуальные решения с учетом условий эксплуатации и технических характеристик.
О: Значения сопротивления можно настроить в соответствии с требованиями системы. Стандартные опции включают различные диапазоны сопротивления и допуски ±3%, ±5% и ±10%, в зависимости от электрического применения.
Ответ: Он широко используется в промышленных приводах и системах управления энергией, включая приводы с регулируемой частотой, краны, портовое оборудование, лифты, прокатные станы, оборудование для автоматизации и системы электрических испытаний. Он особенно подходит для применений, требующих многократного торможения, рассеивания энергии и стабильных тепловых характеристик.
А: Да. DUFEW поддерживает индивидуальные конструкции в соответствии с требованиями заказчика, включая номинальную мощность, значение сопротивления, конструкцию корпуса, уровень защиты, метод охлаждения и конфигурацию внутренних цепей. Клиенты могут предоставить подробную информацию о применении или технические чертежи, а инженеры DUFEW разработают подходящее решение на основе реальных условий эксплуатации.
