Коробка нагрузочных резисторов — это электрическое испытательное устройство, в котором используются резисторные элементы для имитации реальных условий энергопотребления электрооборудования. Преобразуя электрическую энергию в контролируемое тепло во время работы, он позволяет инженерам оценить стабильность выходного сигнала, нагрузочную способность, реакцию на перегрузку, функции защиты и долгосрочную эксплуатационную надежность.
В отличие от решений с тормозными резисторами, которые в основном предназначены для поглощения регенеративной энергии от замедления двигателя, блок нагрузочных резисторов действует как управляемая испытательная нагрузка для проверки производительности источников питания и оборудования преобразования энергии.
Внутренний резисторный узел состоит из нескольких гофрированных резисторных элементов, соединенных последовательно и параллельно для достижения различных конфигураций нагрузки. Независимые секции нагрузки позволяют пользователям регулировать условия тестирования путем переключения различных групп резисторов без изменения общей структуры оборудования.
Рабочий процесс можно описать так:
Выход силового оборудования → Вход блока нагрузочных резисторов → Потребление нагрузки резистором → Оценка рабочих характеристик

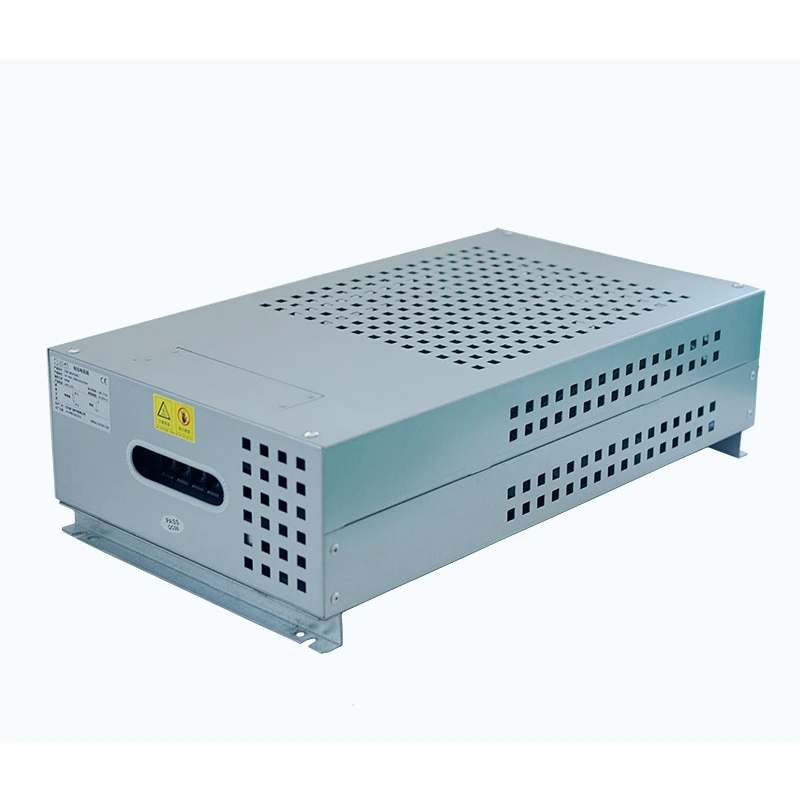

Корпус изготовлен из стального листа с алюминиево-цинковым покрытием, что обеспечивает механическую защиту, эффективное рассеивание тепла, устойчивость к коррозии и удобную установку. Для внешнего электрического подключения встроен специальный клеммный блок, а для приложений, требующих непрерывной работы с высокой мощностью, доступно дополнительное принудительное воздушное охлаждение.
| Параметр | Спецификация |
|---|---|
| Диапазон мощности | 1кВт-30кВт |
| Рабочее напряжение | ≤1200 В |
| Диапазон сопротивления | 0,01 Ом --- 1 кОм |
| Толерантность к сопротивлению | ±3/±5/±10 |
| Степень защиты | IP20/IP23 |
| Температурный коэффициент | ≤300 частей на миллион/℃ |
| Огнестойкий класс | УЛ 94В-2 |
| Стандартное соответствие | ГБ-5792 |
Оборудование обеспечивает контролируемые условия нагрузки для проверки номинальной выходной мощности ИБП, реакции на перегрузку, стабильности напряжения и длительной работы. Применяя различные уровни нагрузки, инженеры могут оценить поведение ИБП в условиях, которые более точно соответствуют реальным эксплуатационным требованиям.
В качестве искусственной электрической нагрузки оборудование может использоваться для проверки мощности генератора перед вводом в эксплуатацию или во время планового технического обслуживания. Типичные области применения включают испытания дизельных генераторов, проверку систем резервного питания и заводские приемочные испытания, помогающие подтвердить выходные характеристики в определенных условиях нагрузки.
Контролируемая резистивная нагрузка позволяет инженерам оценить допустимый выходной ток, тепловые характеристики, функции защиты и долгосрочную надежность работы инверторов и источников питания. Регулируемые условия нагрузки также позволяют проводить испытания на разных этапах эксплуатации оборудования.
Система обеспечивает контролируемую разрядную нагрузку для аккумуляторных систем, оборудования PCS и систем управления энергопотреблением, позволяя инженерам оценивать характеристики разряда и стабильность работы в заданных электрических условиях.
Внутренние цепи разделены на несколько независимых групп нагрузки, что позволяет постепенно регулировать мощность в соответствии с требуемым профилем испытаний. Эта конфигурация поддерживает гибкие комбинации нагрузок, повторяемые условия тестирования и более простую идентификацию неисправностей, когда отдельные секции требуют проверки.
Система может воспроизводить различные условия нагрузки: от работы с небольшой нагрузкой до испытаний при полной нагрузке и кратковременной перегрузке, что позволяет инженерам оценивать производительность оборудования в более широком рабочем диапазоне.
| Условия испытания | Цель |
|---|---|
| Легкая нагрузка | Проверьте работу с низким энергопотреблением |
| Половинная загрузка | Проверьте производительность при средней нагрузке |
| Полная загрузка | Подтвердите номинальную мощность |
| Перегрузка | Оцените возможности защиты |
Интегрированная структура клемм может быть сконфигурирована для испытаний как на переменном, так и на постоянном токе, обеспечивая большую гибкость при тестировании различных типов силового оборудования. Благодаря максимальному рабочему напряжению 1200 В система может удовлетворить ряд требований промышленных испытаний мощности без необходимости внесения изменений в базовую структуру резистора.
Перед установкой выберите соответствующую номинальную мощность, значение сопротивления и степень защиты в соответствии с выходной мощностью тестируемого оборудования, необходимыми условиями испытаний и условиями установки. Правильное соответствие характеристик имеет важное значение для безопасного рассеивания энергии во время испытаний.
Перед установкой осмотрите корпус, клеммные колодки и систему охлаждения, чтобы убедиться, что оборудование исправно и готово к работе. Любые видимые повреждения или отклонения следует устранить перед электрическим подключением.
Устанавливайте оборудование в хорошо вентилируемом месте с достаточным пространством для рассеивания тепла. Место установки должно быть защищено от легковоспламеняющихся материалов, ограниченного воздушного потока и чрезмерной влажности, которые могут повлиять на безопасную работу.
Используйте монтажные отверстия, предусмотренные на корпусе, чтобы надежно установить устройство на полу или специальной испытательной платформе. Монтажная конструкция должна соответствовать весу оборудования и условиям эксплуатации.
Подключите выходные клеммы проверяемого оборудования к входным клеммам нагрузки в соответствии с прилагаемой схемой подключения. Для приложений постоянного тока необходимо подтвердить полярность, при этом все клеммные соединения должны быть правильно затянуты и подключены кабелями, подходящими для ожидаемого тока.
После проверки полного электрического соединения начните тестирование с низкого уровня нагрузки и постепенно увеличивайте участки активной нагрузки в соответствии с процедурой тестирования. Во время работы следите за температурой резистора и другими соответствующими условиями эксплуатации, чтобы убедиться, что оборудование находится в заданном диапазоне.
Коробка нагрузочных резисторов Dufew предназначена для длительных электрических испытаний и перед поставкой проходит проверку электрических и механических характеристик. При тестировании основное внимание уделяется характеристикам сопротивления, электрической безопасности, механической целостности и стабильной работе в различных условиях нагрузки, что помогает обеспечить надежную работу в условиях промышленных испытаний.
| Электрические характеристики | Условия испытаний | Производительность |
|---|---|---|
| Диэлектрическая прочность | 2500 В переменного тока/50 Гц/60 с | Ток утечки ≤10 мА |
| Сопротивление изоляции | 1000 В постоянного тока | Сопротивление изоляции ≥100 МОм |
| Кратковременная перегрузка | 10-кратная номинальная мощность 5S | Без видимых повреждений |
| Долгосрочная нагрузка | Циклическая работа (разряд 10 с, интервал 90 с) | Более 9000 часов |
| Стационарное влажное тепло | 40℃±2/90%-95% относительной влажности/100 часов | △R≤±（1%R+0,05 Ом） |
| Быстрое изменение температуры | -55℃, 55℃, 155℃ по 15 минут, 5 циклов | △R≤±（2%R+0,05 Ом） |
| Теплостойкость | 350 ℃/2 часа | Без явных изменений цвета или повреждений |
| Температурный коэффициент | Сравнение сопротивления при номинальной нагрузке и статического сопротивления | Менее 300 частей на миллион/℃ |
| Огнестойкость | 10-кратная номинальная мощность в течение 5 минут | Красное свечение, но нет пламени |
Конструкция корпуса рассчитана на транспортировку, установку и эксплуатацию в промышленных условиях. Механические испытания гарантируют, что система выводов и конструкция корпуса сохранят надежность при длительном использовании.
| Механические характеристики | Условия испытаний | Производительность |
|---|---|---|
| Терминальная прочность | 45Н/30С | Без расшатывания и видимых повреждений |
| Устойчивость к вибрации | 5–200 Гц, 1 г, 98 м/с² | Отсутствие видимых структурных повреждений |
| Пайка термостойкость | Выводная клемма погружена в припой 350±5℃ для 3S | △R≤±(1%R+0,05Ом) Без видимых внешних повреждений, четкая маркировка |
| Паяемость | Терминал погружен в припой 235±5℃ для 5S | Покрытие поверхности клемм припоем ≥95% |
Различные требования к испытаниям требуют разных условий нагрузки. Группы внутренних резисторов можно объединить в несколько независимых секций, что позволяет пользователям регулировать приложенную нагрузку в соответствии с реальными процедурами испытаний.
Типичные конфигурации включают в себя:
| Режим загрузки | Цель тестирования |
|---|---|
| Низкая нагрузка | Проверьте производительность запуска и работу с низким энергопотреблением. |
| Средняя нагрузка | Оцените возможность частичного вывода |
| Полная загрузка | Подтвердите номинальную мощность |
| Перегрузка Нагрузка | Проверьте реакцию защиты и стабильность системы |
Такая секционная конструкция позволяет инженерам выполнять несколько испытаний с помощью одного устройства вместо подготовки нескольких устройств с фиксированной нагрузкой.
Для производственных испытаний, лабораторной проверки и оценки надежности оборудования нагрузочное оборудование часто должно работать в непрерывных и сложных условиях. Блок нагрузочных резисторов Dufew имеет стабильные характеристики сопротивления, оптимизированную структуру рассеивания тепла, независимую группу резисторов и дополнительное принудительное воздушное охлаждение для поддержки длительных испытаний с высокой мощностью.
Такая конструкция делает его пригодным для таких применений, как заводские испытания на старение, проверка производительности генератора, оценка надежности ИБП и тестирование источников питания, где требуются постоянные условия нагрузки.
Suzhou Dufew Electrical Co., Ltd. применяет структурированные процедуры контроля качества на протяжении всего производственного процесса, включая проверку материалов, контроль сборки и окончательную проверку производительности. Управление каждым этапом обеспечивает электрическую надежность, механическую стабильность и стабильную производительность продукта.
Перед производством поступающие материалы проверяются на предмет проверки качества резисторных элементов, материалов металлических корпусов, компонентов клемм и изоляционных материалов.
Во время сборки Dufew контролирует группировку резисторов, надежность электрического соединения, изоляционное расстояние и механическое крепление, чтобы обеспечить соответствие готового изделия техническим требованиям.
Перед поставкой каждое устройство проходит комплексную проверку, включая измерение сопротивления, испытание изоляции, испытание диэлектрической прочности, структурный осмотр и проверку функциональных характеристик.
Suzhou Dufew Electrical Co., Ltd. специализируется на компонентах силовой электроники, включая резисторы, тормозные системы, реакторы, трансформаторы и силовые фильтры. Благодаря опыту в области промышленной автоматизации, энергетических систем и электрооборудования, Дюфью понимает практические требования к надежным испытательным средам.
Различные проекты испытаний требуют разных электрических и механических конфигураций. Dufew предлагает индивидуальные решения в зависимости от номинальной мощности, значения сопротивления, уровня напряжения, уровня нагрузки, требований к охлаждению, конструкции корпуса и условий установки, помогая клиентам добиться подходящих результатов испытаний для конкретного оборудования.
Dufew поддерживает производителей оборудования, системных интеграторов, дистрибьюторов электрооборудования и промышленных пользователей, предоставляя инженерную помощь, индивидуальное производство и стандартизированные производственные процессы. Эти возможности помогают обеспечить стабильное снабжение и надежные электрические решения для глобального промышленного применения.
Система нагрузочного тестирования требует не только достаточной мощности, но и точного моделирования нагрузки, стабильной долгосрочной работы и удобства эксплуатации. По сравнению с одиночными фиксированными резисторами или традиционными тормозными резисторами, блок нагрузочных резисторов Dufew обеспечивает более гибкие функции тестирования для проверки силового оборудования.
| Размер сравнения | Нагрузочный резисторный блок | Традиционный одиночный резистор/коробка тормозного резистора |
|---|---|---|
| Основная цель приложения | Предназначен для тестирования силового оборудования, испытаний на старение и проверки производительности ИБП, генераторов, инверторов и источников питания. | В основном предназначен для потребления энергии при торможении двигателя или в приложениях с фиксированным сопротивлением. |
| Возможность регулировки нагрузки | Несколько независимых секций резисторов позволяют поэтапно переключать нагрузку для имитации различных условий эксплуатации. | Обычно обеспечивает фиксированные значения сопротивления с ограниченной возможностью регулировки нагрузки или без нее. |
| Тестирование гибкости | Поддерживает моделирование легкой, половинной, полной и перегрузочной нагрузки для комплексной оценки оборудования. | В основном используется для одного рабочего режима и не может эффективно моделировать различные сценарии испытаний. |
| Совместимость с переменным/постоянным током | Разработан с унифицированным клеммным соединением, позволяющим тестировать оборудование как переменного, так и постоянного тока в соответствии с требованиями конфигурации. | Многие решения предназначены для конкретных применений в шинах постоянного тока или торможении и имеют ограниченную универсальность. |
| Непрерывная нагрузка | Оптимизированная конструкция корпуса и тепловая конструкция позволяют проводить длительные нагрузочные испытания и старение. | Многие тормозные резисторы ориентированы на кратковременное поглощение энергии и могут подвергаться более сильному повышению температуры во время непрерывной нагрузки. |
| Удобство обслуживания | Независимые цепи нагрузки упрощают проверку и устранение неисправностей. Отдельные секции можно проверять отдельно во время технического обслуживания. | Неподвижные внутренние конструкции усложняют поиск и устранение неисправностей и замену. |
Оборудование для нагрузочных испытаний в основном используется для моделирования электрических нагрузок и проверки производительности энергосистем, включая выходную мощность, стабильность и реакцию на перегрузку генераторов, систем ИБП, инверторов и источников питания. Тормозные резисторы в основном применяются в системах привода двигателей для поглощения регенеративной энергии во время замедления и предотвращения перенапряжения на шине постоянного тока.
В системе используется секционное управление нагрузкой, при котором внутренние группы резисторов разделены на независимые цепи. Переключая различные секции, пользователи могут моделировать различные рабочие условия, включая легкую нагрузку, частичную нагрузку, номинальную нагрузку и условия перегрузки. Такая конфигурация повышает гибкость и повторяемость тестирования.
Метод охлаждения выбирается в зависимости от мощности, продолжительности работы, условий установки и требований к рассеиванию тепла. В стандартных конфигурациях используется естественный поток воздуха, а для приложений, требующих более высокой выходной мощности или продолжительной непрерывной работы, можно добавить принудительное воздушное охлаждение.
Да. Dufew Electric может настроить значения сопротивления, номинальную мощность, уровни напряжения, ступени нагрузки, методы охлаждения, конструкции корпуса и конфигурации клемм в соответствии с конкретными требованиями испытаний.
Он подходит для проверки производительности, технического обслуживания, испытаний на старение и лабораторной оценки генераторов, систем ИБП, инверторов, источников питания постоянного тока, зарядных устройств, оборудования для преобразования накопителей энергии и других промышленных энергосистем.
Да. Dufew Electric предоставляет техническую поддержку на основе спецификаций оборудования заказчика и требований к испытаниям, помогая разработать подходящие конфигурации для различных мощностей, электрических условий и условий установки.
