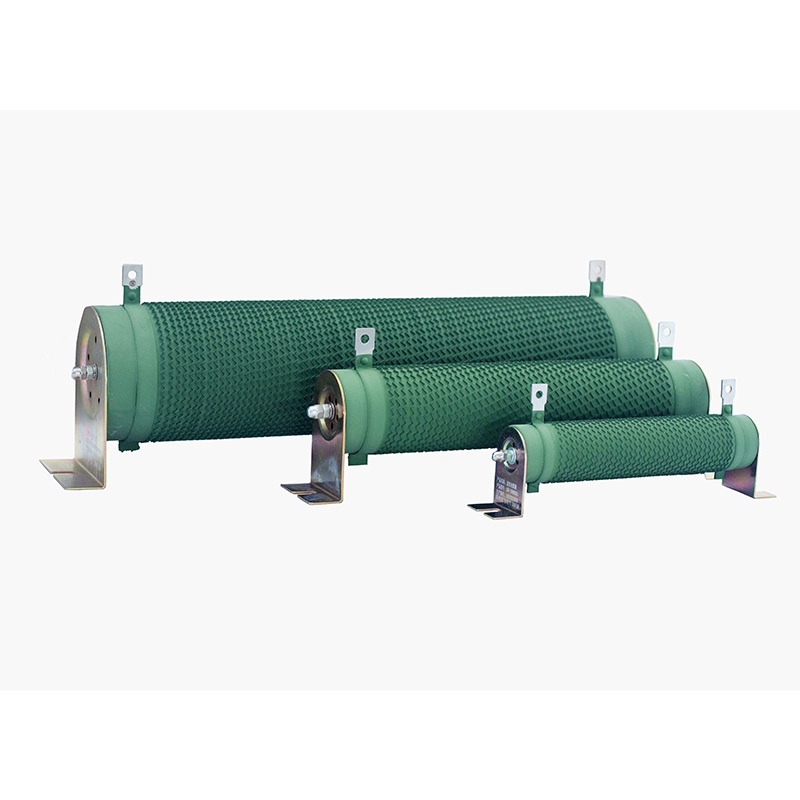

Гофрированные резисторы серии DUFEW CRR предназначены для требовательных промышленных применений, включая тормозные системы с ЧРП, нагрузочные испытания силовой электроники, динамическое торможение и защиту цепей. Благодаря высокой мощности, отличному рассеиванию тепла и длительному сроку службы они обеспечивают стабильную и надежную работу в суровых условиях эксплуатации.
Резистивный элемент изготавливается из высококачественной ленты из никель-хромового (Ni-Cr) или константанового сплава, прецизионно намотанной в гофрированный профиль с помощью автоматизированного оборудования и закрепленной по краям на высокочастотном полом керамическом сердечнике. Он надежно фиксируется зажимами из нержавеющей стали для повышения виброустойчивости и механической стабильности, а сверхпрочные клеммы из нержавеющей стали обеспечивают отличную коррозионную стойкость и надежные электрические соединения.
Для повышения долговечности поверхность резистора покрыта экологически чистым огнестойким изоляционным покрытием UL94V-2, которое не содержит дыма, нетоксично, устойчиво к окислению и обладает высокой устойчивостью к влаге и старению. Изделия, изготовленные в соответствии со стандартами GB-5792, поддерживают как горизонтальную, так и вертикальную установку, что обеспечивает гибкую интеграцию в электрические шкафы управления или автономные резисторные сборки.
| Код модели | Значение | Описание |
| ЦRR | Ряд | Гофрированный резистор |
| 2500 Вт | Номинальная мощность | 2500 Вт |
| 54,4р | Номинальное сопротивление | 54,4 Ом |
| J | Толерантность к сопротивлению | J = ±5% (Опционально: K = ±10%, H = ±3%) |
| Параметр | Спецификация |
| Диапазон мощности | 50 Вт–10 кВт |
| Рабочее напряжение | ≤1200 В |
| Диапазон сопротивления | 0,01 Ом–1 кОм |
| Толерантность к сопротивлению | ±3% / ±5% / ±10% |
| Рейтинг защиты | IP00 |
| Температурный коэффициент (TCR) | ≤300 частей на миллион/°C |
| Рейтинг огнестойкости | УЛ 94В-2 |
| Стандарт соответствия | ГБ/Т 5792 |
1: Изоляционный сердечник: используется высокочастотная полая керамическая трубка, обеспечивающая отличную устойчивость к высоким температурам, структурную жесткость и ударопрочность, обеспечивая стабильность резисторного элемента в условиях эксплуатации при высоких температурах.
2: Резистивный элемент: используется высококачественная лента из никель-хромового сплава или сплава константана, характеризующаяся низким температурным коэффициентом и высокой перегрузочной способностью. Гофрированная конструкция с краевой намоткой максимизирует площадь поверхности рассеивания тепла при минимальной индуктивности.
3. Монтаж и клеммы: зажимы из нержавеющей стали фиксируют резистивную ленту, предотвращая ее смещение или ослабление; клеммы изготовлены из нержавеющей стали с утолщенной конструкцией и обработкой поверхности, обеспечивающей стойкость к коррозии, предотвращение ржавчины и простоту подключения.
4: Покрытие поверхности: имеет экологически чистое зеленое изоляционное покрытие с прочной адгезией и огнестойким классом UL94V-2. Он устойчив к коррозии, не содержит дыма, нетоксичен и не имеет запаха, эффективно защищает резистивную ленту от окисления и продлевает срок службы.
5: Общая структура: номинальная мощность варьируется от 50 Вт до 10 кВт, значения сопротивления от 0,01 Ом до 1 кОм и рабочее напряжение до 1200 В; гофрированная ленточная структура с краевой обмоткой сочетает в себе низкую индуктивность и высокую точность.
●Гофрированная структура с краевой намоткой обеспечивает большую площадь рассеивания тепла и превосходную термическую стабильность.
●Высокочастотный полый керамический сердечник; термостойкий, прочный и ударопрочный
●Высококачественная проволока из сплава сопротивления; низкий температурный коэффициент (≤300 ppm/°C) и высокая точность
●Сильная кратковременная перегрузочная способность; выдерживает 10-кратную номинальную мощность в течение 5 секунд без видимых повреждений
●Терминалы из нержавеющей стали; коррозионностойкие, нержавеющие и надежные соединения
●Экологическое покрытие; огнестойкий и устойчивый к коррозии; бездымный, нетоксичный и без запаха
●Тщательная проверка производительности; полностью соответствует стандартам выдерживаемого напряжения, влажного тепла и термического удара
● Соответствует стандартам GB-5792; надежное качество
Тормозные резисторы для преобразователей частоты (ЧРП); защитные резисторы для сервоприводов; резистивные нагрузки для тестирования силовой электроники; выборочные резисторы для цепей питания; токоограничивающие резисторы для электроприводов; пусковые резисторы; резисторы защиты цепи. Широко используется в оборудовании таких отраслей, как лифты, портовое оборудование, прокатные станы, краны, лебедки, термопластавтоматы, машины для волочения проволоки, центрифуги, текстильное оборудование, печатное и красильное оборудование, штабелеры-реклаймеры, машины для производства бумаги, сценическое оборудование и системы тестирования.
| Электрические характеристики | Условия испытаний | Производительность |
| Диэлектрическое выдерживаемое напряжение | 2500 В переменного тока / 50 Гц / 60 с | Ток утечки ≤10 мА |
| Сопротивление изоляции | 1000 В постоянного тока | Сопротивление изоляции ≥100 МОм |
| Кратковременная перегрузка | 10× номинальная мощность в течение 5 с | Без видимых повреждений |
| Долгосрочная нагрузка | Циклический тест при включении питания (10 секунд под напряжением, 90 секунд в выключенном состоянии) | >9000 часов |
| Стационарное влажное тепло | 40°C ±2°C, относительная влажность 90–95 %, 100 ч. | ΔR ≤ ±(1%R + 0,05 Ом) |
| Быстрое изменение температуры | -55°C, 55°C, 155°C, 15 мин при каждой температуре, 5 циклов | ΔR ≤ ±(2%R + 0,05 Ом) |
| Теплостойкость | 350°С/2 часа | Без явных изменений цвета или повреждений |
| Температурный коэффициент (TCR) | Сопротивление при номинальной нагрузке по сравнению со статическим сопротивлением | ≤300 частей на миллион/°C |
| Огнестойкость | 10× номинальная мощность в течение 5 мин. | Раскаленный без открытого огня |
| Механические характеристики | Условия испытаний | Производительность |
| Терминальная прочность | 45Н/30с | Отсутствие люфтов и видимых повреждений |
| Устойчивость к вибрации | 5–200 Гц, 1 г, 98 м/с² | Отсутствие видимых повреждений внешней конструкции. |
| Устойчивость к теплу при пайке | Выводные клеммы погружены в припой при температуре 350±5℃ на 3 с. | ΔR ≤ ±(1%R + 0,05 Ом); нет видимых внешних повреждений, маркировка остается четкой |
| Паяемость | Клеммы погружены в припой при температуре 235±5℃ на 5 с. | Покрытие припоем поверхности клемм ≥95% |
| Критерии сравнения | Гофрированный резистор | Обычный резистор из углеродной пленки/металлической пленки |
| Мощность | Разработан для применений высокой мощности 50–10 кВт; выдерживает 10-кратную номинальную мощность при кратковременных перегрузках | Обычно 0,1–20 Вт; легко повреждается в условиях перегрузки |
| Температурная устойчивость и срок службы | Выдерживает температуру до 350°C; циклический срок службы превышает 9000 часов | Меньшая термостойкость; резистивная пленка имеет тенденцию стареть и отслаиваться при длительном воздействии высоких температур. |
| Текущая мощность | Подходит для сильноточных применений, торможения двигателя, рекуперативного разряда и сброса нагрузки. | В первую очередь разработан для слаботочных сигнальных цепей печатных плат. |
| Характеристики индуктивности | Стандартные модели имеют более высокую индуктивность; доступны неиндуктивные гофрированные версии | Безкатушечная конструкция с очень низкой индуктивностью, подходит для высокочастотных цепей малой мощности. |
| Экологическая долговечность | Керамический сердечник с клеммами из нержавеющей стали обеспечивает превосходную устойчивость к вибрации и ударам. | Тонкопленочная структура имеет более слабую адгезию и более восприимчива к разрушению, вызванному вибрацией. |
| Экономическая эффективность | Высокая экономичность для приложений с высокой мощностью; более высокая стоимость для маломощных моделей | Низкая стоимость для приложений с низким энергопотреблением; дорогой и менее практичный для требований высокой мощности |
Вопрос 1: Как выбрать резистор соответствующей номинальной мощности?
О: Выберите резистор с номинальной мощностью, в 1,5–2 раза превышающей фактическую потребляемую мощность в цепи. Также учтите снижение мощности из-за температуры окружающей среды; Для работы в условиях высоких температур требуется более высокая номинальная мощность.
В2: Нормально ли, что температура поверхности резистора очень высокая?
О: Гофрированные резисторы DUFEW во время работы преобразуют электрическую энергию в тепловую, поэтому высокая температура поверхности является нормальной. Убедитесь, что место установки хорошо вентилируется и не содержит легковоспламеняющихся материалов. Если температура аномально высокая, проверьте, нет ли перегрузки или выбрана несоответствующая номинальная мощность.
В3: Какой рекомендуемый метод установки резисторов?
О: продукт поддерживает горизонтальную или вертикальную установку; Горизонтальная установка предпочтительна для облегчения естественного конвекционного охлаждения. Обеспечьте достаточный зазор вокруг корпуса резистора (обычно не меньше диаметра резистора) и избегайте установки его вплотную к стенкам шкафа или другим компонентам, выделяющим тепло. Если несколько резисторов установлены рядом, расстояние между ними должно быть не менее 50 мм.
Вопрос 4: Каковы классы допуска сопротивления для серии CRR и как мне их выбрать?
О: Серия DUFEW CRR предлагает три класса допуска: класс K (±10%), класс J (±5%) и класс H (±3%). Класс J (±5%) обычно достаточен для промышленного торможения и нагрузки; для прецизионных схем измерения или отбора проб рекомендуется класс H (±3%) для более высокой точности.
