Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

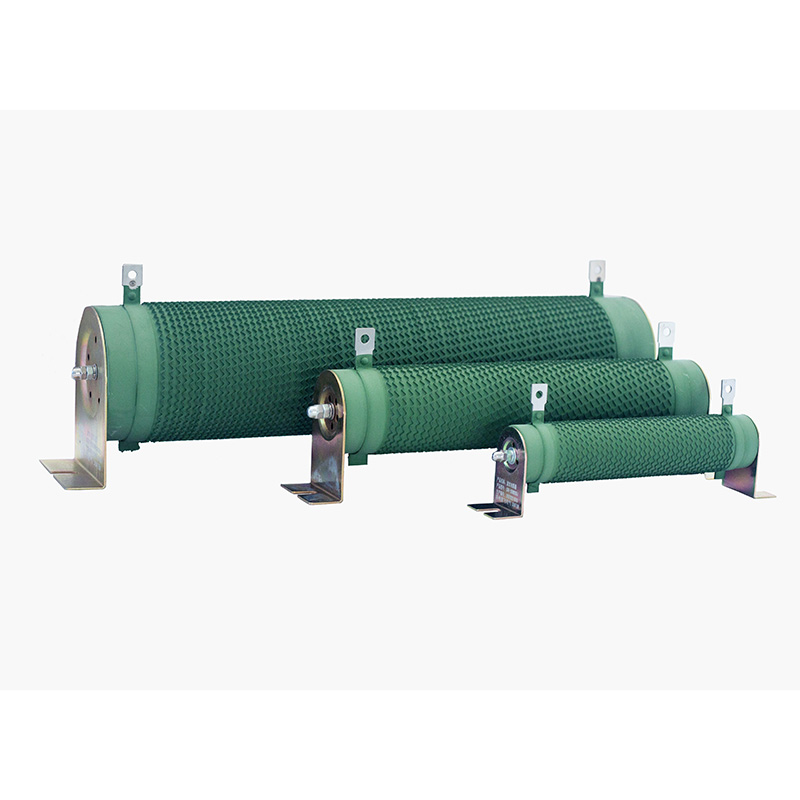

Трубчатый резистор DUFEW — это мощный компонент с проволочной обмоткой, построенный на основе керамической трубчатой структуры, которая обеспечивает электрическую изоляцию и эффективную передачу тепла. Проволоки сопротивления, изготовленные из сплава никель-хром (Ni-Cr), манганина или константана, точно наматываются вокруг керамического сердечника для достижения стабильного сопротивления, высокой перегрузочной способности и стабильных тепловых характеристик.
Конструкция керамических трубок повышает удельную мощность и эффективность охлаждения за счет передачи тепла через внутреннюю структуру ядра. После намотки резистор покрывается высокотемпературным огнезащитным изоляционным слоем для защиты резистивного провода от окисления, влаги и воздействия окружающей среды, что способствует поддержанию стабильной работы в промышленных условиях.
Этот резистор, подходящий для промышленных силовых установок, обычно используется в тормозных системах с ЧРП, цепях запуска двигателей, оборудовании для нагрузочных испытаний, сварочных машинах и других электрических системах, требующих контролируемого рассеяния энергии и надежных тепловых характеристик.
Резистор преобразует электрическую энергию в тепло посредством проволоки из резистивного сплава, намотанной на керамическую трубку. Керамический сердечник обеспечивает изоляцию, помогая передавать тепло в окружающую среду для эффективного контроля температуры.
Обладая стабильной работой в условиях сильного тока, кратковременной перегрузки и многократного переключения, он подходит для динамического торможения, запуска двигателя, ограничения тока, моделирования нагрузки, падения напряжения и энергопотребления.
| Код модели | Значение | Описание |
|---|---|---|
| ЦRR | Серия продуктов | Трубчатый резистор |
| 2500 Вт | Номинальная мощность | 2500 Вт |
| 54,4р | Номинальное сопротивление | 54,4 Ом |
| J | Толерантность к сопротивлению | J = ±5% (Опционально: K = ±10%, H = ±3%) |
| Параметр | Спецификация |
|---|---|
| Диапазон мощности | 50 Вт--10 кВт |
| Рабочее напряжение | ≤1200 В |
| Диапазон сопротивления | 0,01 Ом -- 1 кОм |
| Толерантность к сопротивлению | ±3%, ±5%, ±10% |
| Рейтинг защиты | IP00 |
| Температурный коэффициент (TCR) | ≤300 частей на миллион/°C |
| Рейтинг огнестойкости | УЛ 94В-2 |
| Стандарт соответствия | ГБ/Т 5792 |
Структура обмотки напрямую влияет на способность резистора рассеивать тепло, индуктивность и пригодность применения.
Проволока сопротивления намотана по обычной спирали вокруг керамической трубки. Эта структура предлагает простое и экономичное решение для низкочастотных приложений рассеивания мощности, где индуктивность не является критической проблемой.
Проволока сопротивления имеет гофрированный профиль и установлена вертикально на керамической трубке. Такая конструкция значительно увеличивает площадь поверхности охлаждения при одновременном снижении паразитной индуктивности, что делает ее идеальной для тормозных систем с частотно-регулируемым приводом, импульсных нагрузок и приложений, требующих улучшенных тепловых характеристик.
Обеспечивает постоянное значение сопротивления и подходит для большинства стандартных промышленных применений, требующих стабильной и не требующей технического обслуживания работы.
Сопротивление можно регулировать с помощью подвижного металлического зажима или постукивающего механизма, что позволяет гибко настраивать сопротивление для ввода в эксплуатацию, испытаний и приложений с переменной нагрузкой.
Доступен с несколькими точками ответвлений для обеспечения различных значений сопротивления от одного резистора, что делает его пригодным для сложных электрических цепей и многоступенчатого управления нагрузкой.
Изготовленная из высококачественной изолирующей керамики, трубка обеспечивает превосходную диэлектрическую прочность, эффективную теплопередачу, высокую механическую прочность и исключительную устойчивость к тепловому удару во время непрерывной промышленной эксплуатации.
Доступная в сплавах никель-хром (Ni-Cr), манганин и константан, резистивная проволока обеспечивает стабильные электрические характеристики, отличную перегрузочную способность и долговременную стабильность сопротивления при повторяющихся термоциклических воздействиях.
Экологически чистое неорганическое изолирующее покрытие защищает резистивный провод от окисления, влаги, пыли и коррозии, обеспечивая при этом надежные огнестойкие характеристики в соответствии с требованиями UL94V-2.
Керамическая трубка действует как изолирующая опора, так и эффективный теплоотвод, позволяя резистору обеспечивать более высокие номинальные мощности при компактных размерах. Это делает его идеальным для промышленного применения, где пространство для установки ограничено.
Высокая теплопроводность керамической трубки обеспечивает быструю передачу тепла от резистивной проволоки в окружающий воздух. Дополнительная вертикальная гофрированная обмотка еще больше увеличивает площадь поверхности охлаждения, улучшая характеристики при длительной нагрузке и снижая рабочую температуру.
Изготовленный из высококачественных керамических материалов и защищенный высокотемпературным неорганическим изолирующим покрытием, резистор выдерживает рабочие температуры до 350°C. Доступны версии со стеклоэмалевым покрытием для применений, требующих температуры до 375°C.
Резистор, предназначенный для сильноточных и кратковременных перегрузок, обеспечивает превосходную устойчивость к тепловому удару и повторяющимся импульсным нагрузкам. Он хорошо подходит для запуска двигателей, динамического торможения и нагрузочных испытаний.
DUFEW предлагает фиксированные, регулируемые, многополюсные, малоиндуктивные и специально разработанные трубчатые резисторы для удовлетворения разнообразных электрических и механических требований в различных отраслях промышленности.
Резистор может поставляться с различными монтажными кронштейнами и конфигурациями клемм, что обеспечивает удобную установку в электрических шкафах, нагрузочных блоках, испытательном оборудовании и промышленном оборудовании.
Проволока из высокопрочного сплава, прочная керамическая структура и устойчивое к окислению защитное покрытие обеспечивают стабильные значения сопротивления, отличную термическую стабильность и увеличенный срок службы в сложных условиях эксплуатации.
Широко используется в сварочных машинах, промышленных шкафах управления и системах электрической автоматизации для ограничения тока, падения напряжения и рассеивания энергии.
Подходит для нагрузочных групп, оборудования для испытаний на выгорание, систем разрядки аккумуляторов и испытаний на старение источников питания, где требуется стабильное рассеивание мощности.
Применяется в тормозных системах с частотно-регулируемым приводом малой и средней мощности, цепях запуска двигателей, системах сервопривода и промышленном трансмиссионном оборудовании, требующем надежного торможения и управления нагрузкой.
Используется в электроизмерительном оборудовании, схемах защиты, распределительных устройствах и панелях управления для обеспечения стабильного сопротивления и повышения надежности цепей.
Идеальное решение для замены промышленного оборудования, модернизации машин и OEM-производства с гибкой настройкой, доступной для международных клиентов.
| Характеристика | Условия испытаний | Производительность |
|---|---|---|
| Диэлектрическое выдерживаемое напряжение | 2500 В переменного тока / 50 Гц / 60 с | Ток утечки ≤10 мА |
| Сопротивление изоляции | 1000 В постоянного тока | ≥100 МОм |
| Кратковременная перегрузка | 10× номинальная мощность в течение 5 секунд | Нет видимых повреждений |
| Нагрузка жизни | Циклическая работа (10 с ВКЛ / 90 с ВЫКЛ) | >9000 часов |
| Устойчивость к влажной жаре | 40°C ±2°C, относительная влажность 90–95%, 100 часов | ΔR ≤ ±(1%R + 0,05 Ом) |
| Быстрое изменение температуры | -55°C/55°C/155°C, по 15 минут каждый, 5 циклов | ΔR ≤ ±(2%R + 0,05 Ом) |
| Теплостойкость | 350°C в течение 2 часов | Нет видимых изменений цвета или повреждений |
| Температурный коэффициент (TCR) | Номинальная нагрузка в сравнении с начальным сопротивлением | <300 частей на миллион/°C |
| Огнестойкость | 10× номинальная мощность в течение 5 минут | Светится красным без открытого огня |
| Характеристика | Условия испытаний | Производительность |
|---|---|---|
| Терминальная прочность | 45Н / 30 секунд | Никаких ослаблений или видимых повреждений |
| Устойчивость к вибрации | 5--200Гц, 1г, 98м/с² | Нет видимых структурных повреждений |
| Устойчивость к теплу при пайке | Клеммы погружены в припой при температуре 350±5°C на 3 секунды. | ΔR ≤ ±(1%R + 0,05 Ом) |
| Паяемость | Клеммы погружены в припой при температуре 235±5°C на 5 секунд. | Покрытие припоя ≥95% |
Примечание. Все данные о производительности измерены в стандартных лабораторных условиях в соответствии со стандартом GB/T 5792. Фактические характеристики могут варьироваться в зависимости от условий установки, температуры окружающей среды и рабочего цикла.
| Элемент сравнения | Трубчатый резистор DUFEW | Обычный нетрубчатый силовой резистор |
|---|---|---|
| Основная структура | Высокопрочная керамическая трубка служит одновременно изолирующей опорой и средой рассеивания тепла. | Опорная конструкция в основном механическая с относительно ограниченной способностью рассеивания тепла. |
| Плотность мощности | Более высокая выходная мощность при том же монтажном пространстве благодаря эффективной теплопроводности | Меньшая удельная мощность из-за структурных ограничений и ограничений по охлаждению. |
| Тепловыделение | Керамическая трубка обеспечивает быструю передачу тепла; дополнительная гофрированная обмотка еще больше повышает эффективность охлаждения. | Рассеяние тепла зависит главным образом от площади поверхности и, как правило, менее эффективно. |
| Опции конфигурации | Доступны в фиксированных, регулируемых, многополюсных версиях и версиях с низкой индуктивностью. | В основном конструкции с фиксированным сопротивлением и ограниченной гибкостью конфигурации. |
| Механическая прочность | Толстостенная конструкция из глиноземной керамики обеспечивает превосходную ударопрочность и долговременную структурную стабильность. | Тонкие керамические или пленочные конструкции более подвержены растрескиванию или повреждению во время транспортировки и монтажа. |
| Обслуживание | Гладкая цилиндрическая поверхность минимизирует скопление пыли и упрощает регулярную очистку. | Неровные поверхности легче собирают пыль, что требует более частой очистки. |
| Типичные применения | Динамическое торможение, запуск двигателя, блоки нагрузки, испытательное оборудование, промышленная автоматизация, сварочные аппараты. | Электронные схемы общего назначения и традиционные приложения для рассеивания мощности |
DUFEW специализируется на разработке и производстве промышленных силовых резисторов и силовых электронных компонентов, поставляя надежную продукцию мировым OEM-производителям, дистрибьюторам и промышленным пользователям.
В наш портфель продукции входят трубчатые резисторы, гофрированные резисторы, резисторы в алюминиевом корпусе, блоки тормозных резисторов, реакторы, тормозные блоки, трансформаторы, фильтры и системы нагрузочных испытаний.
Каждый продукт производится в соответствии со стандартизированными производственными процессами и перед отправкой проходит комплексные электрические и механические испытания, чтобы гарантировать стабильную работу и постоянное качество.
Мы предоставляем индивидуальные значения сопротивления, номинальную мощность, размеры, типы клемм, конструкции обмоток и монтажные решения на основе чертежей заказчика или требований применения.
Благодаря современным производственным мощностям и опытной команде инженеров DUFEW обеспечивает стабильную производственную мощность, быстрые сроки выполнения заказов и профессиональную техническую поддержку на протяжении всего вашего проекта.
Ответ: Трубчатый резистор — это тип резистора с проволочной обмоткой, в котором в качестве изолирующего сердечника используется керамическая трубка. По сравнению с плоскими или пластинчатыми конструкциями трубчатая конструкция обеспечивает лучшее рассеивание тепла, более высокую удельную мощность, повышенную механическую прочность и большую гибкость для регулируемых или многополюсных конфигураций.
А: Да. DUFEW предоставляет полный комплекс услуг по индивидуальной настройке OEM и ODM, включая значения сопротивления, номинальную мощность, размеры, материалы резистивных проводов, типы клемм, монтажные кронштейны, регулируемые конструкции и конфигурации с несколькими клеммами на основе ваших чертежей или требований применения.
О: Стандартная версия имеет конструкцию открытого типа со степенью защиты IP00 и предназначена для установки внутри электрических шкафов или оборудования. Для работы в условиях высокой влажности или суровых условий эксплуатации мы рекомендуем выбирать версию со стеклоэмалевым покрытием или специально защищенную версию, либо использовать соответствующий корпус и меры по защите от влаги.
О: Замена должна соответствовать исходному значению сопротивления, номинальной мощности, рабочему напряжению и установочным размерам. Если исходная модель недоступна, DUFEW может порекомендовать эквивалентное или обновленное решение, основанное на вашем приложении, чтобы обеспечить безопасную и надежную работу.
Ответ: Фиксированные модели идеально подходят для оборудования со стабильными требованиями к сопротивлению, тогда как регулируемые версии лучше подходят для ввода в эксплуатацию, тестирования, моделирования нагрузки и приложений, требующих регулировки сопротивления во время работы.
Ответ: Он широко используется в электроприводах, инверторных тормозных системах, сварочном оборудовании, нагрузочных блоках, оборудовании для испытаний мощности, промышленной автоматизации, электрических панелях управления, системах разряда аккумуляторов, оборудовании для возобновляемых источников энергии, железнодорожных системах и других тяжелых промышленных применениях.
DUFEW производит высококачественные трубчатые резисторы для промышленного управления питанием, тормозных систем, нагрузочных испытаний и рассеивания энергии. Если вам требуется стандартный продукт или полностью индивидуальное решение, наша команда инженеров готова предоставить профессиональную техническую поддержку и быстрое ценовое предложение.
- Производство OEM и ODM
- Пользовательские значения сопротивления
- Номинальная мощность от 50 Вт до 10 кВт.
- Регулируемые конструкции с несколькими терминалами
- Нестандартные размеры и монтажные решения
- Поддержка инженерного выбора
- Стабильное массовое производство
- Доставка по всему миру
Свяжитесь с DUFEW сегодня, чтобы обсудить требования к вашему приложению и получить индивидуальное предложение.
