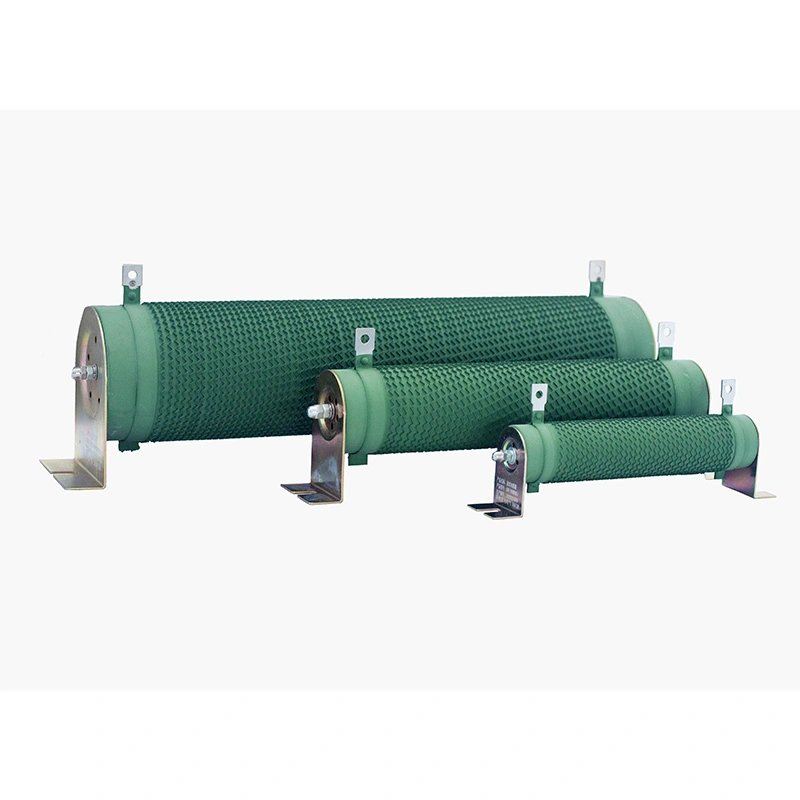

Неиндуктивный гофрированный резистор серии DUFEW CRR представляет собой мощный пассивный резистор рассеивания энергии, специально оптимизированный для средне- и высокочастотных импульсных цепей. Обладая уникальной структурой неиндуктивной обмотки из вертикальной гофрированной плоской ленты, продукт обеспечивает номинальную мощность от 50 Вт до 10 кВт, значения сопротивления от 0,01 Ом до 1 кОм, три варианта допуска сопротивления и максимальное рабочее напряжение 1200 В.
Разработанный с превосходной способностью к импульсной перегрузке и стабильными тепловыми характеристиками, он широко используется для рассеивания энергии, измерения тока, торможения, подавления перенапряжений и нагрузочных испытаний в системах возобновляемых источников энергии, промышленной автоматизации и лабораторном испытательном оборудовании по всему миру.
| Код модели | Значение | Описание |
| ЦRR | Ряд | Неиндуктивный гофрированный резистор |
| 2500 Вт | Номинальная мощность | 2500 Вт |
| 54,4р | Номинальное сопротивление | 54,4 Ом |
| J | Толерантность к сопротивлению | J = ±5% (Опционально: K = ±10%, H = ±3%) |
| Параметр | Спецификация |
| Диапазон мощности | 50 Вт–10 кВт |
| Рабочее напряжение | ≤1200 В |
| Диапазон сопротивления | 0,01 Ом–1 кОм |
| Толерантность к сопротивлению | ±3% / ±5% / ±10% |
| Рейтинг защиты | IP00 |
| Температурный коэффициент (TCR) | ≤300 частей на миллион/°C |
| Рейтинг огнестойкости | УЛ 94В-2 |
| Стандарт соответствия | ГБ/Т 5792 |
Изготовленный из цельной изолирующей керамики с высоким содержанием глинозема, полый сердечник оснащен внутренним конвекционным воздушным каналом для эффективного рассеивания тепла. Он обеспечивает превосходную виброустойчивость и сохраняет стабильные изоляционные характеристики при температуре до 350°C. Керамическая структура выдерживает многократное циклическое воздействие высоких и низких температур без растрескивания.
Плоская лента из сплава прецизионно штампуется в непрерывный гофрированный профиль, что обеспечивает исключительно низкий температурный коэффициент сопротивления (TCR). Доступны два сплава для различных применений: никель-хром (Ni-Cr) для непрерывного мощного торможения и рассеивания энергии и константан для прецизионных слаботочных чувствительных цепей.
Концевые зажимы, клеммные колодки и монтажные кронштейны изготовлены из утолщенной нержавеющей стали с пассивированным антикоррозионным покрытием. Сборка выдерживает испытание на растяжение клемм 45 Н без ослабления, обеспечивает превосходную устойчивость к теплу при пайке и сводит к минимуму нагрев контактов, вызванный окислением.
Используя метод двухпроводной обратной неиндуктивной обмотки, эквивалентную последовательную индуктивность (ESL) обычно можно контролировать ниже 10 нГн, что делает резистор подходящим для высокочастотных переключающих схем, работающих на частотах до 100 кГц.
●Чрезвычайно низкая индуктивность. Гофрированная структура в сочетании с обратной неиндуктивной обмоткой эффективно устраняет самоиндукцию, подавляет высокочастотные колебания и скачки напряжения, а также защищает силовые полупроводниковые устройства.
●Отличное рассеивание тепла. Вертикальная гофрированная конструкция увеличивает площадь охлаждающей поверхности, а керамический сердечник обеспечивает эффективную теплопроводность, обеспечивая более высокую удельную мощность и более низкий рост температуры.
●Выдающаяся перегрузочная способность – выдерживает 10-кратную номинальную мощность в течение 5 секунд без видимых повреждений, что делает его идеальным для торможения и подавления перенапряжений.
●Длительный срок службы – срок службы при циклических нагрузках превышает 9000 часов (разрядка 10 с / интервал 90 с), устойчивое к старению покрытие и керамический сердечник, не подверженный деформации.
● Экологичность – неорганическое экологически чистое покрытие не выделяет дыма и токсичных газов и соответствует требованиям безопасности RoHS и UL.
●Гибкая настройка – значение сопротивления, номинальная мощность, размеры, ориентация клемм и монтажные кронштейны могут быть настроены в соответствии с чертежами или спецификациями.
Преобразователи энергии, фотоэлектрические инверторы, системы управления шагом ветряных турбин, испытательные нагрузки на старение аккумуляторных батарей, резисторы предварительной зарядки и разрядки для быстрой зарядки постоянным током.
Средне- и высокочастотные частотно-регулируемые приводы, сервоприводы рекуперативного торможения, портовые краны, лифты, прокатные станы, волочильные машины и текстильное оборудование, системы рассеивания энергии.
Высокочастотные силовые нагрузочные стенды, испытательные стенды для импульсных сигналов, системы старения источников питания, прецизионные измерения тока, снабберные и демпфирующие резисторы.
Электроэрозионные станки с ЧПУ, оборудование для дуговой сварки, системы подъема и освещения сцен, центрифуги, бумагоделательные машины и штабелеукладчики-реклаймеры.
Ограничение высокочастотного тока, пусковые резисторы двигателей, поглощение импульсной энергии в шкафах среднего напряжения.
DUFEW специализируется на исследованиях, разработках и производстве силовых электронных компонентов, поставляя надежные продукты и интегрированные решения для промышленных пользователей, дистрибьюторов и OEM-заказчиков.
Мы предлагаем полный спектр силовой электронной продукции, включая резисторы, тормозные блоки, реакторы, трансформаторы, фильтры и системы нагрузочных блоков, обеспечивая комплексный поиск для разнообразных потребностей приложений.
Строгие производственные процессы, современные производственные линии и строгий контроль качества обеспечивают стабильные характеристики продукции, длительный срок службы и надежную работу.
Доступны индивидуальные значения сопротивления, номинальная мощность, размеры, конфигурации клемм и варианты монтажа в соответствии с вашими конкретными техническими требованиями.
Эффективное управление производством и оперативная техническая поддержка помогают сократить сроки выполнения заказов и обеспечивают надежную помощь от выбора продукта до послепродажного обслуживания.
| Характеристика | Условия испытаний | Производительность |
| Диэлектрическое выдерживаемое напряжение | 2500 В переменного тока / 50 Гц / 60 с | Ток утечки ≤10 мА |
| Сопротивление изоляции | 1000 В постоянного тока | ≥100 МОм |
| Кратковременная перегрузка | 10× номинальная мощность в течение 5 с | Без видимых повреждений |
| Долгосрочная нагрузка | Циклическая работа (10 с вкл./90 с выкл.) | 9000 часов |
| Стационарное влажное тепло | 40°C ±2°C, относительная влажность 90–95 %, 100 ч. | ΔR ≤ ±(1%R + 0,05 Ом) |
| Быстрое изменение температуры | -55°C/55°C/155°C, по 15 мин, 5 циклов | ΔR ≤ ±(2%R + 0,05 Ом) |
| Теплостойкость | 350°С/2 часа | Без явных изменений цвета или повреждений |
| Температурный коэффициент | Сопротивление номинальной нагрузки в сравнении со статическим сопротивлением | <300 частей на миллион/°C |
| Огнестойкость | 10× номинальная мощность в течение 5 мин. | Раскаленный без открытого огня |
| Характеристика | Условия испытаний | Производительность |
| Терминальная прочность | 45Н/30с | Отсутствие люфтов и видимых повреждений |
| Устойчивость к вибрации | 5–200 Гц, 1 г, 98 м/с² | Отсутствие видимых структурных повреждений |
| Устойчивость к теплу при пайке | Клеммы погружаются в припой при температуре 350±5°C на 3 с. | ΔR ≤ ±(1%R + 0,05 Ом) |
| Паяемость | Клеммы погружаются в припой при температуре 235±5°C на 5 с. | Покрытие припоя ≥95% |
| Элемент сравнения | Неиндуктивный гофрированный резистор | Обычные резисторы (углеродная пленка/металлическая пленка/стандартная проволочная обмотка) |
| Цель проекта | Оптимизирован для высокочастотных импульсов, частотно-регулируемого торможения и рекуперативного рассеивания энергии. | Разработан для общих приложений с низким уровнем сигнала и постоянной мощностью. |
| Подавление паразитной индуктивности | Гофрированная обмотка с обратным чередованием снижает индуктивность менее чем до одной десятой по сравнению с обычными типами проволочной обмотки. | Нет активного подавления индуктивности; стандартные конструкции с проволочной обмоткой имеют высокую паразитную индуктивность. |
| Импульсный отклик | Быстрый импульсный отклик с минимальным разбросом напряжения | Заметное индуктивное накопление энергии и влияние напряжения |
| Подавление гармоник и пиков | Значительно снижает гармонические помехи и скачки напряжения. | Высокая индуктивность может усиливать всплески импульсов и искажения сигнала. |
| Термический цикл и старение | Равномерное распределение термических напряжений; дрейф сопротивления ≤1% при длительной езде на велосипеде | Отслаивание пленки и чрезмерный сдвиг сопротивления при частом термоциклировании |
В1: Влияет ли неиндуктивная конструкция на номинальную мощность или точность сопротивления?
О: Нет. Метод неиндуктивной намотки изменяет только распределение магнитного поля на пути тока. Это не оказывает негативного влияния на удельное сопротивление, способность рассеивания тепла или мощность ленты из сплава. Допуск сопротивления и температурный коэффициент остаются такими же, как и в стандартной версии.
В2: Как определить, требуется ли неиндуктивная версия?
О: Если в вашей схеме используется высокочастотное ШИМ-управление, быстрое переключение IGBT или наблюдается звон при перенапряжении и искажение формы сигнала, рекомендуется использовать неиндуктивную версию. Для обычного торможения с частотой 50/60 Гц обычно достаточно стандартного гофрированного резистора.
В3: Можно ли настроить специальные значения сопротивления или размеры?
А: Да. DUFEW обеспечивает полную настройку, включая значения сопротивления выше 0,01 Ом–1 кОм, номинальную мощность, длину и диаметр керамической трубки, положения клемм и конфигурации монтажных кронштейнов. Образцы могут быть изготовлены быстро на основе чертежей или спецификаций.
В4: Что делать, если дрейф сопротивления превышает диапазон допуска после длительного использования?
О: Длительное высокотемпературное окисление, высокая влажность и частые перегрузки могут повредить ленту из сплава. Если сопротивление изоляции падает ниже 100 МОм, рекомендуется заменить. Улучшение вентиляции шкафа и подбор резистора с достаточным запасом мощности позволяют существенно продлить срок службы.
