Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

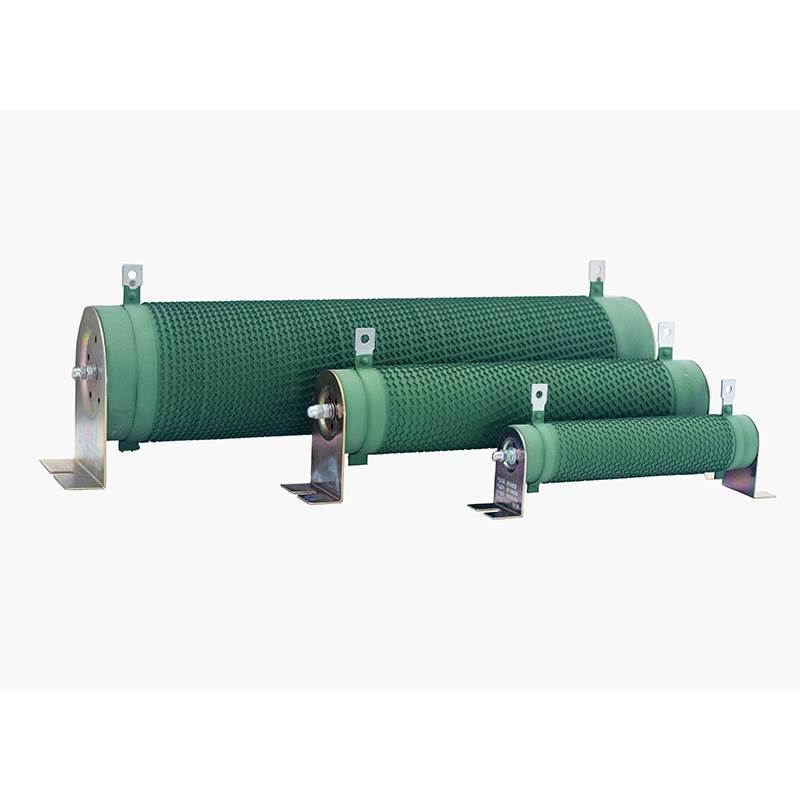

Гофрированный резистор инвертора серии DUFEW CRR представляет собой мощный тормозной компонент, предназначенный для инверторных систем рассеивания энергии. Во время быстрого торможения двигателя рекуперативная энергия возвращается в шину постоянного тока инвертора, вызывая повышение напряжения. Без надлежащего управления энергопотреблением чрезмерное напряжение может привести к срабатыванию защиты от перенапряжения или повреждению силовых полупроводниковых компонентов.
В серии CRR используется высококачественная лента из никель-хромового (Ni-Cr) или константана сплава, прецизионно сформированная в гофрированную структуру и вертикально намотанная на полый керамический сердечник из высокоглиноземистой стали. Такая конструкция увеличивает площадь рассеивания тепла, повышает тепловой КПД и снижает паразитную индуктивность, чтобы минимизировать скачки напряжения во время высокочастотного переключения.
Разработанный для условий частого торможения, продукт обеспечивает высокую кратковременную перегрузочную способность, стабильные тепловые характеристики и надежную работу в промышленных условиях. Он обычно используется в лифтах, кранах, прокатных станах, машинах для литья под давлением, центрифугах, конвейерах и других системах привода с регулируемой частотой.
Во время торможения двигателя рекуперативная энергия передается от шины постоянного тока инвертора к тормозному блоку и преобразуется в тепло через резистивный элемент. Этот процесс помогает предотвратить перенапряжение на шине постоянного тока, защитить компоненты инвертора и поддерживать стабильные характеристики торможения в повторяющихся условиях эксплуатации.
| Код модели | Значение | Описание |
|---|---|---|
| ЦRR | Серия продуктов | Гофрированный резистор инвертора |
| 2500 Вт | Номинальная мощность | 2500 Вт |
| 54,4р | Номинальное сопротивление | 54,4 Ом |
| J | Толерантность к сопротивлению | J = ±5% (Опционально: K = ±10%, H = ±3%) |
| Параметр | Спецификация |
|---|---|
| Диапазон мощности | 50 Вт--10 кВт |
| Рабочее напряжение | ≤1200 В |
| Диапазон сопротивления | 0,01 Ом -- 1 кОм |
| Толерантность к сопротивлению | ±3%, ±5%, ±10% |
| Рейтинг защиты | IP00 |
| Температурный коэффициент (TCR) | ≤300 частей на миллион/°C |
| Рейтинг огнестойкости | УЛ 94В-2 |
| Стандарт соответствия | ГБ/Т 5792 |
Резистор построен на цельном сердечнике из высокоглиноземистой керамики с полым воздушным каналом, который обеспечивает непрерывный поток воздуха для эффективного охлаждения. Керамическая структура выдерживает повторяющиеся циклы высокотемпературного торможения без растрескивания, сохраняет отличные изоляционные характеристики и эффективно поглощает тепловой удар при быстром рассеивании энергии.
Нагревательный элемент изготовлен из ленты из высокоомного никель-хромового сплава, прецизионно штампованной в непрерывный гофрированный профиль. По сравнению с обычной намоткой из круглого провода, гофрированная лента обеспечивает большую площадь рассеивания тепла, более высокую допустимую токовую нагрузку и более стабильное сопротивление в условиях многократного старт-стопного торможения. Температурный коэффициент остается ниже300 частей на миллион/°С.
Клеммы, фиксирующие зажимы и монтажные кронштейны изготовлены из утолщенной нержавеющей стали с антикоррозионной пассивационной обработкой. Сборка обеспечивает надежное механическое крепление в условиях постоянной вибрации, выдерживает многократное нагревание при пайке и сводит к минимуму контактное сопротивление, вызванное окислением, обеспечивая надежную работу инвертора в требовательных приложениях.
Экологически чистое неорганическое изоляционное покрытие обеспечивает отличную устойчивость к высоким температурам, коррозии, влаге и пыли. В условиях кратковременной перегрузки резистор может светиться красным, не создавая открытого пламени, что помогает повысить эксплуатационную безопасность и одновременно продлить срок службы ленты из сплава в промышленных условиях.
Резистор, специально разработанный для торможения с ЧРП, быстро рассеивает рекуперативную энергию, генерируемую во время замедления двигателя, эффективно предотвращая повышение напряжения на шине постоянного тока и устраняя сигналы тревоги о перенапряжении инвертора (OV).
Вертикально намотанная гофрированная лента из сплава обеспечивает значительно большую поверхность охлаждения, чем обычные резисторы с проволочной обмоткой. В сочетании с полым керамическим сердечником он обеспечивает эффективную теплопередачу, более низкие рабочие температуры и стабильную работу во время частых циклов торможения «старт-стоп».
Разработан, чтобы выдерживать10-кратная номинальная мощность на срок до 5 секундРезистор легко справляется с импульсами высокой энергии, генерируемыми во время аварийной остановки, опускания тяжелого груза и быстрого замедления двигателя, без видимых повреждений.
Изготовленный из высокоглиноземистой керамики, прочной фурнитуры из нержавеющей стали и огнестойкого покрытия UL94V-2, резистор обеспечивает превосходную устойчивость к вибрации, коррозии, пыли, влаге и повторяющимся термоциклам, обеспечивая долгосрочную надежность в требовательных промышленных приложениях.
Усиленный монтажный узел из нержавеющей стали обеспечивает надежность электрических соединений даже при постоянной вибрации, что делает резистор идеальным для кранов, прокатных станов, лифтов и другого тяжелого оборудования с инверторным приводом.
Доступен с допусками сопротивления±3%, ±5% и ±10%, серия CRR охватывает номинальную мощность отот 50 Вт до 10 кВти поддерживает пользовательские значения сопротивления, размеры, стили клемм и конфигурации монтажа в соответствии с конкретными требованиями инвертора.
Неорганическое изоляционное покрытие является огнестойким, бездымным и соответствует требованиямУЛ94В-2требования. В условиях перегрузки резистор светится красным, не создавая открытого пламени, что помогает повысить эксплуатационную безопасность.
Идеально подходит для кранов, лифтов, подъемников, лебедок и подъемных платформ, которые требуют частого ускорения и торможения, сохраняя при этом стабильную работу инвертора.
Подходит для прокатных станов, термопластавтоматов, оборудования с ЧПУ, волочильных станков, текстильного оборудования и другого технологического оборудования с повторяющимися циклами торможения.
Широко используется в конвейерных системах, автоматизированных производственных линиях, логистическом оборудовании и автоматизации складов для поглощения энергии рекуперативного торможения и повышения стабильности системы.
Рекомендуется для систем тестирования двигателей, оборудования моделирования нагрузки, лабораторных испытательных стендов, центрифуг и других специализированных промышленных применений, требующих надежного рассеивания энергии торможения.
DUFEW специализируется на разработке и производстве высококачественных силовых электронных компонентов, предоставляя надежные продукты и интегрированные решения для промышленных пользователей, дистрибьюторов и OEM-заказчиков.
Современные производственные мощности, стандартизированные производственные процессы и строгий контроль качества обеспечивают стабильные электрические характеристики, стабильное качество продукции и надежную долгосрочную эксплуатацию.
В дополнение к инверторным тормозным резисторам DUFEW предлагает широкий ассортимент силовой электронной продукции, включая реакторы, тормозные блоки, фильтры, трансформаторы, нагрузочные блоки и различные промышленные резисторы.
Доступны индивидуальные значения сопротивления, номинальная мощность, размеры, конфигурации клемм и варианты монтажа на основе чертежей заказчика или технических спецификаций.
Благодаря эффективному управлению производством и опытной инженерной поддержке DUFEW обеспечивает стабильные сроки выполнения заказов, быструю техническую помощь и профессиональные услуги по выбору продукции для клиентов по всему миру.
| Характеристика | Условия испытаний | Производительность |
|---|---|---|
| Диэлектрическое выдерживаемое напряжение | 2500 В переменного тока / 50 Гц / 60 с | Ток утечки ≤10 мА |
| Сопротивление изоляции | 1000 В постоянного тока | ≥100 МОм |
| Кратковременная перегрузка | 10× номинальная мощность в течение 5 секунд | Нет видимых повреждений |
| Нагрузка жизни | Циклическая работа (10 с ВКЛ / 90 с ВЫКЛ) | >9000 часов |
| Устойчивость к влажной жаре | 40°C ±2°C, относительная влажность 90–95%, 100 часов | ΔR ≤ ±(1%R + 0,05 Ом) |
| Быстрое изменение температуры | -55°C/55°C/155°C, по 15 минут каждый, 5 циклов | ΔR ≤ ±(2%R + 0,05 Ом) |
| Теплостойкость | 350°С в течение 2 часов | Нет видимых изменений цвета или повреждений |
| Температурный коэффициент | Номинальная нагрузка в сравнении с начальным сопротивлением | <300 частей на миллион/°C |
| Огнестойкость | 10× номинальная мощность в течение 5 минут | Светится красным без открытого огня |
| Характеристика | Условия испытаний | Производительность |
|---|---|---|
| Терминальная прочность | 45Н / 30 секунд | Никаких ослаблений или видимых повреждений |
| Устойчивость к вибрации | 5--200Гц, 1г, 98м/с² | Нет видимых структурных повреждений |
| Устойчивость к теплу при пайке | Клеммы погружены в припой при температуре 350±5°C на 3 секунды. | ΔR ≤ ±(1%R + 0,05 Ом) |
| Паяемость | Клеммы погружены в припой при температуре 235±5°C на 5 секунд. | Покрытие припоя ≥95% |
Примечание. Все данные о производительности получены в стандартных условиях лабораторных испытаний в соответствии сГБ/Т 5792для обеспечения стабильного качества и надежной работы продукции.
| Элемент сравнения | DUFEW Инверторный гофрированный резистор | Силовой резистор общего назначения |
|---|---|---|
| Основное приложение | Разработан специально для динамического торможения с ЧРП и рекуперативного рассеивания энергии. | Предназначен для непрерывного рассеивания мощности и электрических цепей общего назначения. |
| Эксплуатационная обязанность | Кратковременный импульсный режим высокой энергии с прерывистым рабочим циклом | Непрерывный или установившийся режим работы |
| Метод выбора | Сопротивление выбирается в соответствии со спецификациями инвертора; номинальная мощность рассчитывается на основе рабочего цикла торможения | Выбирается в соответствии с требованиями к непрерывному рассеиванию мощности |
| Возможность перегрузки | Выдерживает до10× номинальная мощность в течение 5 секунд, идеально подходит для рекуперативного торможения | Ограниченная перегрузочная способность; не подходит для повторяющихся импульсов высокой энергии |
| Тепловыделение | Гофрированная ленточная структура обеспечивает большую охлаждающую поверхность для эффективной теплопередачи. | Обычная обмотка обеспечивает ограниченную эффективность охлаждения. |
| Рабочая температура | Температура поверхности до300°Сс350°Стермостойкое покрытие | Обычно ниже200°Св зависимости от типа резистора |
| Подавление скачков напряжения | Гофрированная обмотка помогает уменьшить всплески напряжения переключения и повышает стабильность инвертора. | Нет оптимизации для подавления скачков напряжения. |
| Механическая надежность | Клеммы и кронштейны из нержавеющей стали обеспечивают превосходную вибростойкость для тяжелого промышленного оборудования. | Стандартная конструкция, предназначенная для общего электротехнического применения. |
| Типичные применения | Лифты, краны, прокатные станы, сервосистемы, термопластавтоматы, конвейеры | Общее электронное оборудование, источники питания, цепи освещения и промышленные системы управления. |
О: Тормозной резистор инвертора специально разработан для поглощения рекуперативной энергии, вырабатываемой во время замедления двигателя. В отличие от стандартных силовых резисторов, он работает в условиях кратковременных импульсов высокой энергии и оптимизирован для прерывистого торможения, а не для постоянного рассеивания мощности.
О: Значение сопротивления должно соответствовать рекомендованным характеристикам производителя инвертора, а номинальная мощность должна выбираться в соответствии с частотой торможения, временем торможения, рабочим циклом и мощностью двигателя. Если вы не уверены, команда инженеров DUFEW может порекомендовать подходящую модель, соответствующую вашему применению.
О: Обычно этоне рекомендуется. Различные инверторы могут иметь разные тормозные напряжения и последовательность операций. Использование общего резистора может привести к нестабильной работе или недостаточной эффективности торможения. Если требуется общий резистор, необходимо тщательно рассчитать как значение сопротивления, так и номинальную мощность.
А: Да. Мы предоставляем услуги OEM и ODM-производства, включая индивидуальные значения сопротивления, номинальную мощность, размеры, стили клемм, монтажные кронштейны и комплексные решения на основе чертежей или технических спецификаций заказчика.
О: Он предназначен для стандартных систем торможения с частотно-регулируемым приводом, где основными требованиями являются высокая перегрузочная способность и эффективное рассеивание тепла. АНеиндуктивный гофрированный резисторрекомендуется для высокочастотных цепей ШИМ, систем хранения энергии и приложений, где крайне низкая индуктивность имеет решающее значение.
Ответ: Инверторные тормозные резисторы широко используются в лифтах, кранах, подъемниках, прокатных станах, машинах для литья под давлением, конвейерах, текстильном оборудовании, автоматизированных производственных линиях, системах сервопривода и оборудовании, использующем возобновляемые источники энергии.
DUFEW обеспечивает высокое качествоИнверторные гофрированные резисторыдля промышленной автоматизации, возобновляемых источников энергии и приводов по всему миру. Независимо от того, требуется ли вам стандартный продукт или полностью индивидуальное решение, наша команда инженеров готова поддержать ваш проект профессиональными рекомендациями и быстрым производством.
- Производство OEM и ODM
- Индивидуальные значения сопротивления
- Пользовательские номинальные мощности (50 Вт -- 10 кВт)
- Нестандартные размеры и варианты монтажа
- Поддержка технического отбора
- Стабильное массовое производство
- Быстрая глобальная доставка
Свяжитесь с DUFEW сегодня, чтобы обсудить вашу заявку или запросить конкурентоспособное предложение.
