Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

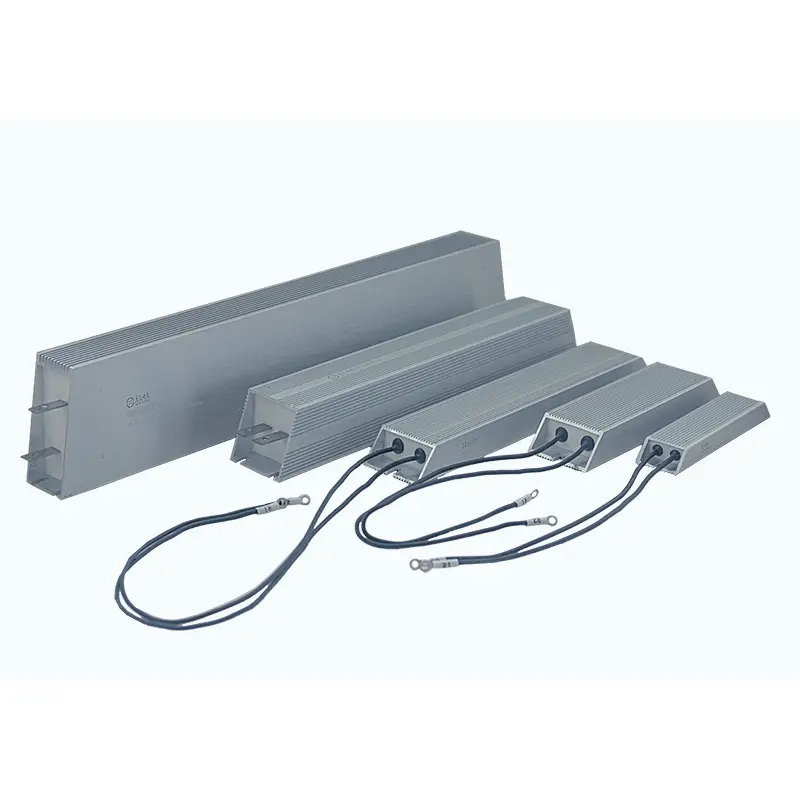

Алюминиевый плакированный резистор нестандартной формы DUFEW — это инженерное решение, разработанное для промышленного оборудования, требующего особых установочных размеров, уникальной монтажной конструкции или индивидуального направления выводов.
В отличие от стандартных резисторов с алюминиевой оболочкой фиксированных размеров, этот индивидуальный силовой резистор может быть изготовлен в соответствии с фактической компоновкой вашего оборудования, включая форму корпуса, монтажные отверстия, положение клемм и направление вывода проводов.
Благодаря номинальной мощности от 50 Вт до 6 кВт, значениям сопротивления от 0,01 Ом до 120 кОм и допускам ±3%, ±5% и ±10% компания DUFEW предлагает гибкие OEM-решения в области резисторов для систем автоматизации, оборудования управления двигателями, транспортных систем и специальных промышленных применений.
Подбирая конструкцию резистора в соответствии с существующим пространством для установки, клиенты могут избежать перепроектирования шкафа, снизить затраты на модификацию и упростить интеграцию оборудования.
Стандартные резисторы предназначены для стандартной компоновки оборудования. Однако многие промышленные машины, специальные транспортные средства и индивидуальные системы управления имеют ограниченное внутреннее пространство или нестандартные монтажные положения.
Для решения этих задач DUFEW разрабатывает резисторы с алюминиевой оболочкой по индивидуальному заказу.
| Особенность | Выгода для клиента |
|---|---|
| Нестандартная геометрия корпуса | Подходит для нестандартных помещений без структурных изменений. |
| Регулируемые монтажные отверстия | Прямая установка без дополнительных кронштейнов |
| Гибкое направление вывода провода | Предотвращает помехи в проводке внутри шкафов управления |
| Полностью герметичная алюминиевая конструкция. | Защищает элементы сопротивления от пыли, влаги и вибрации. |
| Оптимизированная технология термического наполнения | Обеспечивает равномерную передачу тепла и предотвращает локальный перегрев. |
| OEM инженерная поддержка | Предоставляет индивидуальные решения от прототипа до массового производства. |
DUFEW предлагает индивидуальные конструкции алюминиевых корпусов на основе чертежей заказчика, требований к установке и условий размещения оборудования. Конструкция корпуса может быть адаптирована для сложных условий установки, включая L-образные конфигурации, смещенные конструкции, многоугольные конструкции, специальные формы вырезов и индивидуальные монтажные основания.
Такой гибкий подход к проектированию позволяет напрямую интегрировать резистор в компактное пространство для оборудования или системы с ограниченной площадью установки, сокращая дополнительные работы по модификации во время сборки.
Монтажную конструкцию можно изменить в соответствии с конкретными требованиями к оборудованию, включая расстояние между отверстиями, глубину потайной головки, количество монтажных проушин и углы кронштейна.
Оптимизируя монтажный интерфейс во время производства, DUFEW помогает клиентам избежать использования дополнительных адаптеров и обеспечить более быструю и надежную установку.
Резисторный элемент изготовлен из резистивной проволоки из высококачественного сплава, точно намотанной на высокотемпературный изолирующий сердечник. После изоляции слюдяной изоляцией узел заполняется кварцевым песком и специальными термосвязывающими материалами внутри алюминиевого корпуса для повышения общей стабильности.
Структура инкапсуляции обеспечивает:
- Улучшенная теплопроводность по сравнению с воздушной изоляцией
- Стабильная производительность теплопередачи
- Повышенная электрическая изоляционная способность.
- Снижен риск локального перегрева.
Чтобы удовлетворить различные требования к установке, DUFEW поддерживает несколько конфигураций клемм и выводов, включая клеммы из нержавеющей стали, высокотемпературные выводы, конструкции с боковыми розетками и наклонные конструкции выводов.
Эти настраиваемые варианты подключения помогают избежать взаимодействия с окружающими компонентами и обеспечивают большую гибкость системной интеграции.
| Особенность дизайна | Инженерное преимущество |
|---|---|
| Алюминиевый корпус индивидуальной формы | Соответствует условиям установки специального оборудования |
| Термическая начинка из кварцевого песка | Повышает эффективность рассеивания тепла |
| Элемент с намоткой из легированной проволоки | Обеспечивает стабильную производительность сопротивления. |
| Полностью закрытая конструкция | Усиливает защиту от пыли и влаги. |
| Алюминиевый корпус рассеивания тепла | Быстро передает внутреннее тепло |
| Индивидуальное направление выхода | Упрощает электрическое подключение |
| Параметр | Спецификация |
|---|---|
| Тип продукта | Резистор с алюминиевой оболочкой нестандартной формы |
| Технология | Проволочный силовой резистор |
| Номинальная мощность | 50 Вт -- 6 кВт |
| Диапазон сопротивления | 0,01 Ом -- 120 кОм |
| Рабочее напряжение | ≤1200 В |
| Толерантность к сопротивлению | ±3%, ±5%, ±10% |
| Основной материал | Высокотемпературный изоляционный материал |
| Провод сопротивления | Проволока сопротивления из сплава премиум-класса |
| Материал корпуса | Алюминиевый сплав |
| Наполнительный материал | Термальная смесь с кварцевым песком |
| Температурный коэффициент | ≤300 частей на миллион/℃ |
| Сопротивление изоляции | ≥100 МОм |
| Диэлектрическая прочность | 2500 В переменного тока / 60 с |
| Рейтинг пламени | УЛ94В-2 |
| Стандартный | ГБ-5792 |
| Тестовый предмет | Условия испытания | Производительность |
|---|---|---|
| Диэлектрическая прочность | 2500 В переменного тока / 50 Гц / 60 с | Ток утечки ≤10 мА |
| Сопротивление изоляции | 1000 В постоянного тока | ≥100 МОм |
| Короткая перегрузка | 10-кратная номинальная мощность в течение 5 с. | Без видимых повреждений |
| Долгосрочная нагрузка | Циклическое испытание работы | >9000ч |
| Устойчивость к влажности | 40℃±2℃/90%-95% относительной влажности/100ч | ΔR≤±(1%R+0,05 Ом) |
| Температурный цикл | -55℃/55℃/155℃ циклы | Стабильная производительность |
| Теплостойкость | 350℃/2 часа | Без явных повреждений |
| Огнестойкость | 10-кратная номинальная мощность | Нет сгорания |
| Промышленность | Приложение |
|---|---|
| Промышленная автоматизация | Индивидуальные схемы торможения и защиты |
| Сервосистемы | Поглощение энергии и динамическое торможение |
| Электромобили | Системы управления мощностью в ограниченном пространстве |
| Специальные транспортные средства | Индивидуальные электрические схемы |
| Испытательное оборудование | Системы моделирования нагрузки |
| Возобновляемая энергия | Приложения для разряда энергии |
| Лифты и краны | Системы торможения двигателя |
| Морское оборудование | Компактные электрические системы управления |
Процесс настройки начинается с подробного анализа требований заказчика, включая установочные размеры, положение монтажа, номинальную мощность, значение сопротивления и направление вывода. Эти спецификации помогают определить основные требования к конструкции резистора.
Основываясь на требованиях применения, инженеры DUFEW разрабатывают подходящую конструкцию, оценивая конструкцию корпуса, характеристики рассеивания тепла, конфигурацию клемм и технологию внутреннего наполнения, чтобы обеспечить надежную интеграцию с оборудованием заказчика.
После подтверждения конструкции каждый резистор изготавливается в соответствии со стандартизированными производственными процедурами и перед отправкой подвергается электрическим и механическим испытаниям для проверки производительности, безопасности и надежности.
| Сравнение | Индивидуальное решение | Стандартный резистор с алюминиевой оболочкой |
|---|---|---|
| Проектирование жилья | Гибкие конструкции корпуса, разработанные в соответствии с требованиями оборудования | Фиксированная прямоугольная конструкция корпуса |
| Совместимость установки | Может быть интегрирован в нестандартное или ограниченное пространство для установки. | Требуются стандартные условия монтажа |
| Конфигурация монтажа | Монтажные отверстия и кронштейны можно регулировать в зависимости от компоновки оборудования. | Фиксированные монтажные размеры |
| Расположение терминалов | Доступны несколько терминалов и направлений подключения | Стандартная конфигурация терминала |
| Интеграция оборудования | Снижает необходимость дополнительных модификаций во время установки. | Может потребоваться корректировка существующих конструкций оборудования. |
| Область применения | Подходит для специальных машин и промышленного оборудования, изготовленного по индивидуальному заказу. | Подходит для общепромышленного применения. |
Индивидуальное решение рекомендуется, когда оборудование имеет ограниченное пространство для установки, нестандартное монтажное положение или особые требования к подключению. Это позволяет резистору соответствовать существующим конструкциям системы без серьезных структурных изменений.
Нет. DUFEW использует оптимизированные структуры внутреннего наполнения и теплопередачи для поддержания равномерного распределения тепла и снижения риска локального перегрева во время работы.
DUFEW поддерживает настройку в зависимости от требований приложения, включая:
- Форма корпуса
- Монтажные размеры
- Номинальная мощность
- Значение сопротивления
- Тип терминала
- Ведущее направление
- Конструкция установки
Стандартные модели подходят для обычных условий установки, а индивидуальные конструкции обеспечивают большую гибкость для оборудования с особыми ограничениями по пространству, требованиями к монтажу или схемами проводки.
