Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

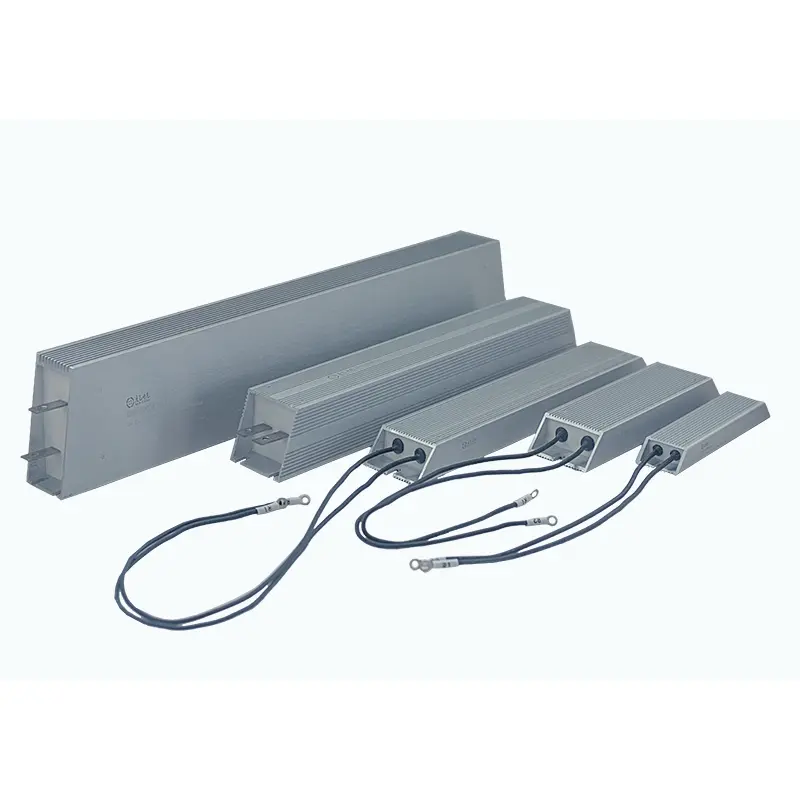

Неиндуктивный резистор в алюминиевой оболочке DUFEW специально разработан для высокоскоростных переключающих цепей, импульсных систем питания, инверторных приложений и прецизионного электронного оборудования, где обычные проволочные резисторы могут страдать от эффектов паразитной индуктивности.
В отличие от стандартных мощных резисторов, которые генерируют дополнительное индуктивное реактивное сопротивление при быстрых изменениях тока, DUFEW использует усовершенствованную бифилярную структуру обмотки Айртона-Перри для минимизации связи магнитного поля и достижения сверхнизких характеристик индуктивности.
Улучшая токовый отклик и уменьшая помехи при переключении, этот резистор помогает защитить чувствительные силовые компоненты, улучшить стабильность формы сигнала и повысить надежность высокочастотных электронных систем.
Компания DUFEW предлагает индивидуальные резисторы с низкой индуктивностью мощностью от 50 Вт до 6 кВт и значениями сопротивления от 0,01 Ом до 120 кОм для производителей силовой электроники, поставщиков инверторов, компаний по автоматизации и производителей промышленного оборудования.
В современной силовой электронике частота переключения продолжает увеличиваться, а компоненты становятся более чувствительными к электрическим шумам и колебаниям напряжения.
Обычный резистор может создавать нежелательную индуктивность при быстрых изменениях тока, вызывая:
- Превышение напряжения
- Искажение формы сигнала тока
- ЭМИ-помехи
- Полупроводниковое напряжение
- Нестабильность системы управления
Неиндуктивный алюминиевый плакированный резистор DUFEW разработан для поддержания стабильных электрических характеристик в условиях быстро меняющегося тока.
| Производительность | Инженерная ценность |
|---|---|
| Конструкция обмотки со сверхнизкой индуктивностью | Минимизирует нежелательные индуктивные эффекты при высокоскоростном переключении. |
| Бифилярная обмотка Айртона-Перри. | Отменяет магнитные поля, создаваемые потоком тока |
| Быстрый электрический отклик | Улучшает характеристики переходных цепей |
| Стабильная импульсная нагрузка | Выдерживает повторяющиеся циклы зарядки и разрядки. |
| Низкие электромагнитные помехи | Уменьшает шум, влияющий на чувствительные цепи. |
| Алюминиевая конструкция терморегулирования | Поддерживает надежную работу в условиях высокой мощности. |
Внутренняя структура обмотки является ключевым фактором, который отличает резисторы с низкой индуктивностью от обычных конструкций с проволочной обмоткой. DUFEW использует принцип бифилярной обмотки Айртона-Перри, в котором используются два резистивных провода, намотанных в противоположных направлениях, чтобы уменьшить магнитные поля, генерируемые во время прохождения тока.
Позволяя магнитным полям двух обмоток частично компенсировать друг друга, эта структура значительно снижает чистый магнитный поток и минимизирует паразитную индуктивность, обеспечивая более быстрый электрический отклик и улучшенные характеристики в приложениях с высокоскоростным переключением.
В высокочастотных системах переключения часто происходят быстрые изменения тока, при этом паразитная индуктивность может создавать нежелательные скачки напряжения и влиять на стабильность схемы. Резисторы DUFEW с низкой индуктивностью предназначены для эффективной обработки переходной энергии, подавления пиков переключения, улучшения стабильности формы сигнала и снижения нагрузки на чувствительные полупроводниковые компоненты.
Они особенно подходят для:
- Инверторные схемы IGBT
- Системы переключения МОП-транзисторов
- Преобразователи мощности ШИМ
- Высокочастотные электронные нагрузки
Во время рекуперативного или динамического торможения избыточная энергия должна быть быстро отведена для поддержания стабильности системы. Структура с низкой индуктивностью улучшает реакцию торможения, уменьшает помехи при переключении и помогает защитить силовые модули инвертора от переходных электрических напряжений.
В высокочастотных системах электропитания паразитная индуктивность может влиять на форму сигнала переключения и общую эффективность. Резисторы DUFEW с низкой индуктивностью обеспечивают быстродействующие характеристики для таких применений, как снабберные цепи, схемы ограничения тока и схемы поглощения импульсов.
В электронных испытательных системах характеристики отклика компонентов сопротивления напрямую влияют на точность измерений. Оптимизированная конструкция с низкой индуктивностью помогает добиться более точного импульсного отклика, уменьшить искажения сигнала и улучшить повторяемость испытаний.
| Структура | Функция |
|---|---|
| Проволока сопротивления из сплава | Обеспечивает стабильные характеристики сопротивления. |
| Симметричная бифилярная обмотка | Уменьшает магнитную связь |
| Изоляционный слой из слюды | Разделяет слои обмотки и повышает стабильность. |
| Кварцевая термоначинка | Улучшает теплопроводность |
| Алюминиевый корпус | Обеспечивает механическую защиту и терморегулирование. |
| Параметр | Спецификация |
|---|---|
| Тип продукта | Неиндуктивный резистор с алюминиевой оболочкой |
| Основная особенность | Низкая индуктивность |
| Технология намотки | Бифилярная обмотка Айртона-Перри |
| Диапазон мощности | 50 Вт -- 6 кВт |
| Диапазон сопротивления | 0,01 Ом -- 120 кОм |
| Рабочее напряжение | ≤1200 В |
| Толерантность к сопротивлению | ±3%, ±5%, ±10% |
| Температурный коэффициент | ≤300 частей на миллион/℃ |
| Материал корпуса | Алюминиевый сплав |
| Изоляционный материал | Высокотемпературный огнестойкий состав |
| Диэлектрическая прочность | 2500 В переменного тока / 60 с |
| Сопротивление изоляции | ≥100 МОм |
| Стандартный | ГБ-5792 |
| Элемент сравнения | DUFEW Неиндуктивный резистор с алюминиевой оболочкой | Обычный резистор с проволочной обмоткой |
|---|---|---|
| Текущий ответ | Разработан для быстрых изменений тока | Ограничено паразитной индуктивностью |
| Магнитный эффект | Противоположные магнитные поля нейтрализуют друг друга | Магнитные поля накапливаются |
| Переключение производительности | Подходит для высокочастотных цепей | Подходит в основном для низкочастотных применений. |
| Контроль электромагнитных помех | Снижение риска электромагнитных помех | Более высокий уровень шума |
| Защита полупроводников | Помогает уменьшить скачки напряжения | Может увеличить временный стресс |
| Промышленность | Типичное использование |
|---|---|
| Силовая электроника | Поглощение высокочастотной энергии |
| Системы зарядки электромобилей | Коммутационные цепи защиты |
| Солнечные инверторы | Разряд энергии постоянного тока |
| Ветроэнергетические системы | Защита преобразователя |
| Сервоприводы | Динамическое торможение |
| Промышленная автоматизация | Высокоскоростные системы управления |
| Лабораторное оборудование | Прецизионное импульсное тестирование |
DUFEW поддерживает разработку неиндуктивных резисторов по индивидуальному заказу в соответствии с требованиями применения.
Доступная настройка:
| Пользовательский элемент | Параметры |
|---|---|
| Значение сопротивления | 0,01 Ом-120 кОм |
| Номинальная мощность | 50 Вт-6 кВт |
| Требование к индуктивности | Индивидуальная конструкция с низкой индуктивностью |
| Размеры | Стандартный или специальный корпус |
| Терминалы | Клеммы из нержавеющей стали или высокотемпературные провода |
| Электрические параметры | Настраивается в соответствии с требованиями схемы |
Потому что быстрые изменения тока могут создавать паразитную индуктивность в обычных резисторах, вызывая скачки напряжения и электрические шумы. Неиндуктивные резисторы минимизируют эти эффекты и улучшают стабильность схемы.
Основное отличие – технология внутренней намотки. DUFEW использует бифилярную обмотку Айртона-Перри для уменьшения взаимодействия магнитного поля, тогда как в стандартных резисторах обычно используется обычная однонаправленная обмотка.
Да. Они обычно используются в инверторных тормозных схемах, схемах поглощения импульсов и силовых электронных системах, требующих быстрого реагирования.
Да. DUFEW обеспечивает OEM-индивидуальную настройку значения сопротивления, номинальной мощности, механических размеров, клемм и требований к низкой индуктивности.
