Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

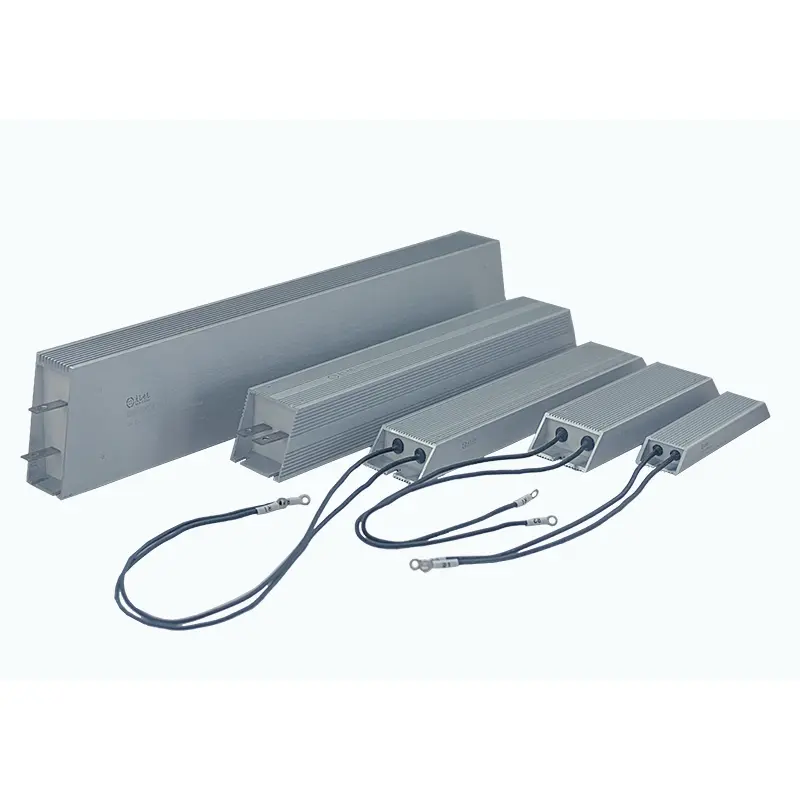

Промышленные энергосистемы часто работают в условиях больших нагрузок, частого торможения, вибрации и повышенных температур. Чтобы обеспечить надежную работу в этих сложных условиях, резистор DUFEW с трапециевидной алюминиевой оболочкой сочетает в себе прочный алюминиевый корпус с оптимизированной внутренней тепловой структурой, которая эффективно передает тепло, одновременно защищая резисторный элемент от пыли, влаги, вибрации и механического воздействия.
Резистивный элемент изготавливается с использованием прецизионно навитой проволоки из никель-хромового (Ni-Cr) или константанового сплава, закрепленной на высокотемпературном изолирующем сердечнике. После электрической изоляции листами слюды узел полностью герметизируется внутри трапециевидного алюминиевого корпуса с использованием специально разработанной смеси кварцевого песка высокой чистоты и высокотемпературной смолы. Эта структура создает эффективный путь теплопроводности, быстро передавая внутреннее тепло к внешним охлаждающим ребрам, одновременно защищая резистор от окисления и загрязнения окружающей среды.
Разработанный для промышленной автоматизации и оборудования для тяжелых условий эксплуатации, резистор поддерживает как клеммы из нержавеющей стали, так и соединения высокотемпературных выводных проводов, что обеспечивает гибкую установку в тормозных системах с частотно-регулируемым приводом, сервоприводах, шкафах управления двигателями, блоках нагрузки, оборудовании, использующем возобновляемые источники энергии, и промышленных системах распределения электроэнергии.
В отличие от обычных прямоугольных алюминиевых резисторов, трапециевидный корпус специально разработан для повышения эффективности охлаждения и механической стабильности в промышленных условиях.
Трапециевидный профиль увеличивает внешнюю охлаждающую поверхность, позволяя более эффективно рассеивать тепло за счет естественной конвекции и улучшая непрерывную работу.
Резисторный элемент полностью герметичен внутри алюминиевого корпуса, что обеспечивает превосходную устойчивость к пыли, влаге, вибрации и окислению, одновременно продлевая срок службы изделия.
Более широкое монтажное основание обеспечивает более прочную механическую поддержку, уменьшая движение при постоянной вибрации и делая резистор пригодным для кранов, лифтов, станков и другого тяжелого оборудования.
Наполнитель из кварцевого песка передает тепло намного быстрее, чем воздух, позволяя внутреннему теплу быстро достигать алюминиевого корпуса, что повышает эффективность охлаждения. Дополнительные радиаторы могут быть установлены, если требуется более высокая постоянная рассеиваемая мощность.
- Оптимизированный трапециевидный корпус. Увеличенная поверхность охлаждения улучшает естественное рассеивание тепла по сравнению с обычными прямоугольными алюминиевыми резисторами.
- Полностью герметичная конструкция. Полная герметизация защищает от пыли, влаги, вибрации, окисления и механических ударов.
- Отличная теплопроводность. Наполнитель из кварцевого песка быстро передает внутреннее тепло алюминиевому корпусу, обеспечивая более высокую удельную мощность.
- Широкий диапазон сопротивления - Доступно от 0,01 Ом до 120 кОм с допусками по сопротивлению ± 3%, ± 5% и ± 10%.
- Надежная механическая прочность. Широкое алюминиевое основание обеспечивает надежную установку оборудования, работающего в условиях постоянной вибрации.
- Гибкие варианты подключения. Доступны клеммы из нержавеющей стали или высокотемпературные выводы для различных требований к установке.
- Доступно изготовление на заказ. Номинальная мощность, значение сопротивления, размеры, клеммы и конфигурации монтажа могут быть настроены для OEM-проектов.
Трапециевидный резистор в алюминиевой оболочке подходит для промышленных систем, требующих надежного рассеивания мощности, высокой механической прочности и долгосрочной стабильности.
Частотно-регулируемые приводы (ЧРП), сервоприводы, цепи торможения двигателей и системы рекуперативного рассеивания энергии.
Краны, лифты, прокатные станы, горнодобывающая техника, компрессоры и другое оборудование, работающее в условиях частой вибрации и торможения.
Банки нагрузки, тестирование источников питания, системы разряда аккумуляторов, моделирование динамических нагрузок и промышленные испытательные стенды.
Оборудование для хранения энергии, фотоэлектрические инверторы, преобразователи энергии ветра, зарядное оборудование и системы преобразования энергии.
Электрические шкафы, распределительное оборудование, системы автоматизации и OEM-оборудование, требующие компактных, герметичных и высоконадежных силовых резисторов.
Правильная установка необходима для достижения оптимальных тепловых характеристик и длительного срока службы.
Перед установкой убедитесь, что значение сопротивления, номинальная мощность, рабочее напряжение и размеры соответствуют требованиям оборудования.
Убедитесь, что алюминиевый корпус, клеммы и монтажные отверстия не имеют деформаций, трещин или повреждений при транспортировке.
Прочно установите резистор, используя монтажные отверстия на основании. Убедитесь, что монтажная поверхность плоская и жесткая, чтобы обеспечить хорошую механическую устойчивость.
Для приложений средней и высокой мощности нанесите тонкий слой термопасты между основанием резистора и монтажной пластиной или радиатором, чтобы улучшить теплопередачу.
Надежно подсоедините клеммы или подводящие провода и убедитесь, что все электрические соединения затянуты, чтобы избежать чрезмерного контактного сопротивления.
Установите резистор в хорошо проветриваемом месте. Для закрытых электрических шкафов рекомендуется принудительное воздушное охлаждение при работе на высокой мощности.
Измерьте значение сопротивления перед подачей питания на цепь и проконтролируйте рабочую температуру во время первого ввода в эксплуатацию.
Резисторный элемент намотан с использованием высококачественной проволоки из никель-хромового (Ni-Cr) или константанового сплава, что обеспечивает стабильные электрические характеристики, высокую перегрузочную способность и длительный срок службы.
Прочный изоляционный слой из слюды электрически изолирует резистивный провод от алюминиевого корпуса, сохраняя при этом превосходную диэлектрическую прочность при повышенных температурах.
Внутренняя полость заполнена кварцевым песком высокой чистоты и термостойкой смолой, что создает эффективный путь теплопроводности, который быстро передает тепло от резисторного элемента к алюминиевому корпусу.
Корпус из экструдированного алюминия имеет оптимизированный трапециевидный профиль, который увеличивает площадь охлаждающей поверхности и улучшает естественную конвекцию воздуха по сравнению с обычными прямоугольными корпусами.
Доступны либо с клеммами из нержавеющей стали, либо с высокотемпературными выводами для удовлетворения различных требований к установке и подключению.
| Код модели | Описание | Пример |
|---|---|---|
| МАШИНА | Серия трапециевидных резисторов с алюминиевой оболочкой | МАШИНА |
| 1500 Вт | Номинальная мощность | 1500 Вт |
| 27Р | Номинальное сопротивление | 27 Ом |
| J | Толерантность к сопротивлению | J = ±5% (Опционально: H = ±3%, K = ±10%) |
| Параметр | Спецификация |
|---|---|
| Диапазон мощности | 50 Вт--6 кВт |
| Рабочее напряжение | ≤1200 В |
| Диапазон сопротивления | 0,01 Ом--120 кОм |
| Толерантность к сопротивлению | ±3% / ±5% / ±10% |
| Рейтинг защиты | IP00 |
| Температурный коэффициент (TCR) | ≤300 частей на миллион/°C |
| Рейтинг огнестойкости | УЛ 94В-2 |
| Стандартный | ГБ/Т 5792 |
| Характеристика | Условия испытаний | Производительность |
|---|---|---|
| Диэлектрическое выдерживаемое напряжение | 2500 В переменного тока / 50 Гц / 60 с | Ток утечки ≤10 мА |
| Сопротивление изоляции | 1000 В постоянного тока | ≥100 МОм |
| Кратковременная перегрузка | 10× номинальная мощность в течение 5 секунд | Нет видимых повреждений |
| Нагрузка жизни | Циклическая работа (10 с ВКЛ / 90 с ВЫКЛ) | >9000 часов |
| Устойчивость к влажной жаре | 40°C ±2°C, относительная влажность 90–95 %, 100 ч. | ΔR ≤ ±(1%R + 0,05 Ом) |
| Быстрое изменение температуры | -55°C/55°C/155°C, по 15 минут каждый, 5 циклов | ΔR ≤ ±(2%R + 0,05 Ом) |
| Теплостойкость | 350°C в течение 2 часов | Нет видимых изменений цвета или повреждений |
| Температурный коэффициент | Номинальная нагрузка в зависимости от морозостойкости | <300 частей на миллион/°C |
| Огнестойкость | 10× номинальная мощность в течение 5 минут | Нет воспламенения или открытого пламени |
| Характеристика | Условия испытаний | Производительность |
|---|---|---|
| Терминальная прочность | 45Н/30с | Никаких ослаблений или видимых повреждений |
| Устойчивость к вибрации | 5--200Гц, 1г, 98м/с² | Нет видимых структурных повреждений |
| Устойчивость к теплу при пайке | Клеммы погружены в припой при температуре 350±5°C на 3 секунды. | ΔR ≤ ±(1%R + 0,05 Ом) |
| Появление | Визуальный осмотр | Без видимых повреждений, четкая маркировка |
| Паяемость | Клеммы погружены в припой при температуре 235±5°C на 5 секунд. | Покрытие припоя ≥95% |
| Элемент сравнения | Трапециевидный резистор с алюминиевой оболочкой | Обычный прямоугольный резистор в алюминиевом корпусе |
|---|---|---|
| Проектирование жилья | Трапециевидный профиль увеличивает площадь рассеивания тепла и эффективность воздушного потока. | Стандартный прямоугольный корпус с меньшей охлаждающей поверхностью |
| Управление температурным режимом | Конструкция с кварцевым наполнителем быстро передает тепло алюминиевому корпусу, обеспечивая более стабильную рабочую температуру. | Рассеяние тепла в основном зависит от поверхности корпуса, что приводит к снижению теплового КПД. |
| Стабильность монтажа | Широкое основание обеспечивает превосходную механическую устойчивость оборудования, подверженного вибрации. | Более узкое основание обеспечивает меньшую устойчивость к вибрации. |
| Охрана окружающей среды | Полностью герметичная конструкция защищает от пыли, влаги, окисления и механического загрязнения. | Стандартное уплотнение обеспечивает ограниченную защиту в суровых промышленных условиях. |
| Возможность высокого сопротивления | Доступны значения сопротивления до 120 кОм со стабильной производительностью. | Варианты с высоким сопротивлением, как правило, более ограничены. |
A: Трапециевидный алюминиевый корпус увеличивает внешнюю охлаждающую поверхность и улучшает естественный поток воздуха вокруг резистора. Он также обеспечивает более широкую монтажную базу для лучшей механической устойчивости, что делает его пригодным для тяжелого промышленного оборудования.
А: Да. Герметизация с кварцевым наполнителем эффективно передает внутреннее тепло алюминиевому корпусу, позволяя резистору выдерживать повторяющиеся циклы торможения и кратковременные перегрузки, сохраняя при этом надежную работу.
А: Да. Дополнительные встроенные термовыключатели или датчики температуры могут быть интегрированы по запросу для обеспечения дополнительной защиты от перегрева для автоматических или критически важных с точки зрения безопасности приложений.
О: Да, при условии, что все резисторы имеют одинаковые характеристики. Для обеспечения равномерного распределения нагрузки и долгосрочной надежности необходимо поддерживать равномерную вентиляцию, сбалансированную проводку и надлежащее рассеивание тепла.

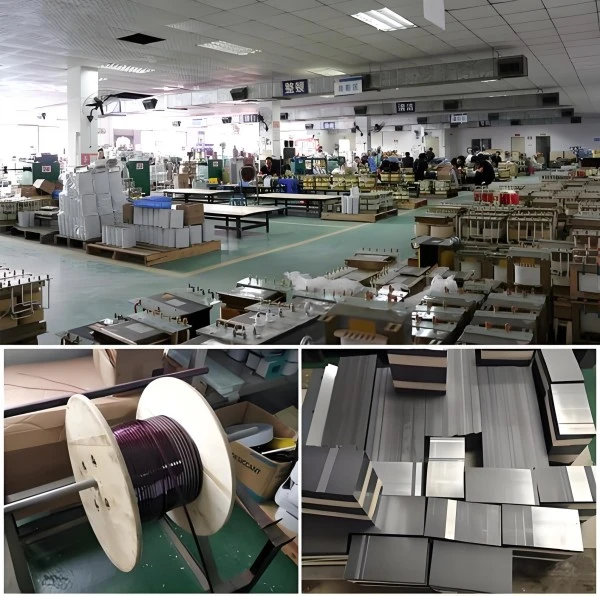

- Профессиональный производитель силовых резисторов с многолетним опытом работы в области промышленной силовой электроники.
- OEM и ODM настройка сопротивления, номинальной мощности, размеров, клемм и вариантов монтажа.
- Строгий контроль качества с комплексными электрическими и механическими испытаниями перед отправкой.
- Быстрое производство и стабильные поставки как стандартных моделей, так и индивидуальных проектов.
- Техническая поддержка, помогающая клиентам выбрать наиболее подходящее резисторное решение для их применения.
