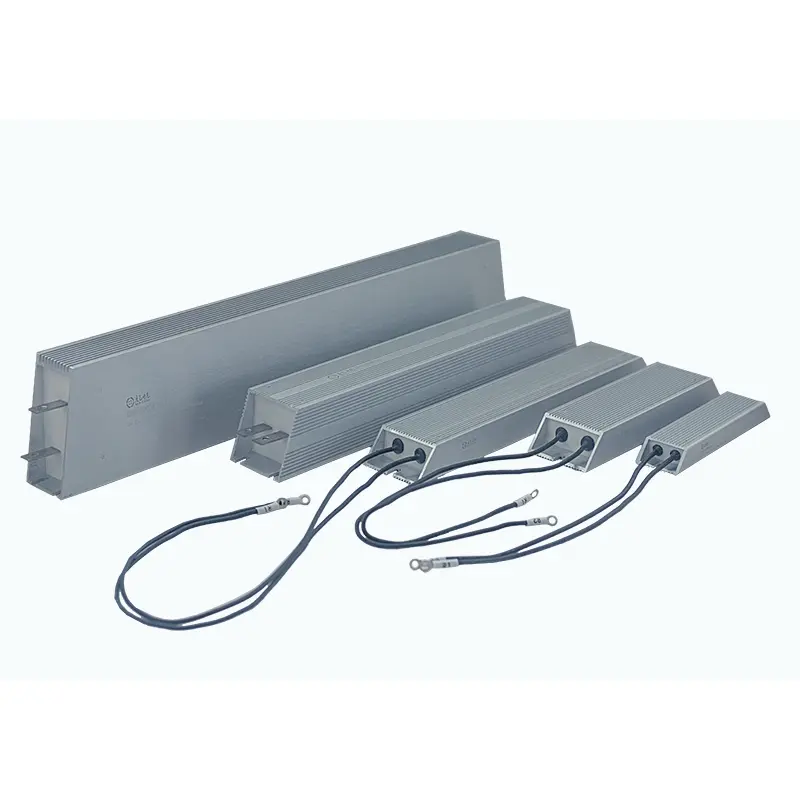

Ультратонкий резистор DUFEW с алюминиевой оболочкой предназначен для промышленного применения, где пространство для установки ограничено, но важно надежное рассеивание мощности. Благодаря сверхтонкому алюминиевому корпусу и полностью закрытой конструкции он обеспечивает эффективное рассеивание тепла, отличную защиту окружающей среды и стабильную работу при динамическом торможении, сервоприводах, частотно-регулируемых приводах, блоках нагрузки и системах управления мощностью.
Доступный с номинальной мощностью от 50 Вт до 6 кВт, значениями сопротивления от 0,01 Ом до 120 кОм и рабочим напряжением до 1200 В, резистор поддерживает настройку OEM и ODM для удовлетворения различных промышленных требований.
Резистор изготовлен из высокоточной никель-хромовой (Ni-Cr) или константановой резистивной проволоки, изолированной слоями слюды и полностью герметизированной внутри корпуса из алюминиевого сплава с использованием огнестойкого герметика с высокими изоляционными свойствами. Закрытая конструкция улучшает теплообмен, одновременно защищая резистивный элемент от пыли, влаги, окисления и вибрации.
Его ультратонкий профиль с минимальной толщиной всего 6–8 мм позволяет осуществлять непосредственную установку в компактное электрооборудование, где обычные резисторы в алюминиевом корпусе не подходят. Для различных требований применения доступны различные стили клемм, варианты монтажа и электрические характеристики.
| Код модели | Описание |
|---|---|
| МАШИНА | Ультратонкий резистор с алюминиевой оболочкой |
| 1500 Вт | Номинальная мощность |
| 27Р | Номинальное сопротивление |
| J | Допуск сопротивления (J=±5%, K=±10%, H=±3%) |
| Параметр | Спецификация |
|---|---|
| Диапазон мощности | 50 Вт--6 кВт |
| Рабочее напряжение | ≤1200 В |
| Диапазон сопротивления | 0,01 Ом--120 кОм |
| Толерантность к сопротивлению | ±3% / ±5% / ±10% |
| Рейтинг защиты | IP00 |
| Температурный коэффициент (TCR) | ≤300 частей на миллион/°C |
| Рейтинг огнестойкости | УЛ 94В-2 |
| Стандартный | ГБ/Т 5792 |
Выбор правильного резистора мощности означает больше, чем просто выбор сопротивления и номинальной мощности. DUFEW фокусируется на обеспечении надежных тепловых характеристик, стабильном качестве производства и гибкой настройке для промышленного применения по всему миру.
Ультратонкий алюминиевый корпус минимальной толщиной всего 6–8 мм позволяет устанавливать рядом несколько устройств, что делает его идеальным для компактных шкафов управления, сервоприводов и систем с ЧРП.
Каждый резистор изготавливается с использованием прецизионной намотки резистивной проволоки, высококачественных изоляционных материалов, автоматизированных производственных процессов и строгого контроля качества, чтобы обеспечить стабильные электрические характеристики и длительный срок службы.
DUFEW поддерживает индивидуальные значения сопротивления, номинальную мощность, размеры корпуса, конфигурации клемм, варианты подводящих проводов, монтажные конструкции и конструкции с низкой индуктивностью в соответствии с чертежами заказчика или техническими спецификациями.
Имея многолетний опыт в производстве промышленных силовых резисторов, DUFEW поставляет надежные решения производителям оборудования автоматизации, системным интеграторам, дистрибьюторам и OEM-заказчикам по всему миру.
Компактный корпус из алюминиевого сплава имеет толщину всего 6–8 мм, что помогает максимально увеличить пространство для установки внутри электрических шкафов и компактного промышленного оборудования.
Огнестойкий герметик с высокими изоляционными свойствами полностью герметизирует резистивный элемент, обеспечивая превосходную устойчивость к пыли, влаге, вибрации и окислению.
Алюминиевый корпус и теплопроводящий наполнитель быстро передают тепло монтажной поверхности или радиатору, повышая эффективность охлаждения и удельную мощность.
Резистор доступен с клеммными или подводящими проводами. Значение сопротивления, номинальная мощность, размеры и стиль монтажа резистора могут быть настроены в соответствии с различными применениями.
Благодаря профилю толщиной всего 6–8 мм резистор легко помещается в компактные шкафы управления, сервосистемы и частотно-регулируемые приводы, обеспечивая более высокую плотность установки без ущерба для производительности.
Герметичный алюминиевый корпус и огнестойкий герметик эффективно защищают внутренний резистивный элемент от пыли, влаги, окисления и вибрации, повышая долгосрочную надежность.
Алюминиевый корпус действует как эффективный радиатор, быстро отводя тепло от резистивного элемента. При установке на металлическую пластину или внешний радиатор тепловые характеристики еще больше улучшаются.
Разработан для обеспечения высокой выходной мощности в компактном корпусе, что делает его идеальным для применений, где пространство для установки ограничено, но требуется надежное рассеивание энергии.
Доступны от 0,01 Ом до 120 кОм, с допусками по сопротивлению ±3%, ±5% и ±10%, что позволяет использовать как низкоомное торможение, так и высокоомную нагрузку.
DUFEW предоставляет услуги OEM и ODM, включая индивидуальные размеры, значения сопротивления, номинальную мощность, стили клемм, подводящие провода, конфигурации монтажа и конструкции с низкой индуктивностью.
В отличие от обычных резисторов открытого типа, ультратонкий резистор в алюминиевой оболочке предназначен для компактных электрических систем, требующих эффективного управления температурным режимом и надежной защиты окружающей среды.
Идеально подходит для контуров рекуперативного торможения в компактных сервосистемах, где пространство для установки ограничено.
Используется для динамического торможения, рассеивания энергии и стабилизации напряжения в промышленных инверторных системах.
Подходит для оборудования зарядки/разрядки аккумуляторов, цепей предварительной зарядки и приложений рассеяния энергии.
Обеспечивает стабильную резистивную нагрузку для источников питания, тестирования аккумуляторов, промышленного испытательного оборудования и электронных систем нагрузки.
Широко используется в шкафах управления ПЛК, системах автоматизации, робототехнике, оборудовании с ЧПУ и компактных электрических панелях управления.
| Характеристика | Условия испытаний | Производительность |
|---|---|---|
| Диэлектрическое выдерживаемое напряжение | 2500 В переменного тока / 50 Гц / 60 с | Ток утечки ≤10 мА |
| Сопротивление изоляции | 1000 В постоянного тока | ≥100 МОм |
| Кратковременная перегрузка | 10× номинальная мощность на 5 с. | Нет видимых повреждений |
| Нагрузка жизни | Циклическая работа (10 с ВКЛ / 90 с ВЫКЛ) | >9000 часов |
| Устойчивость к влажной жаре | 40°C ±2°C, относительная влажность 90–95 %, 100 ч. | ΔR ≤ ±(1%R + 0,05 Ом) |
| Быстрое изменение температуры | -55°C/55°C/155°C, по 15 минут каждый, 5 циклов | ΔR ≤ ±(2%R + 0,05 Ом) |
| Теплостойкость | 350°С/2 часа | Нет видимых повреждений или изменений цвета |
| Температурный коэффициент (TCR) | Номинальное и начальное сопротивление | <300 частей на миллион/°C |
| Огнестойкость | 10× номинальная мощность в течение 5 мин. | Нет зажигания |
| Характеристика | Условия испытаний | Производительность |
|---|---|---|
| Терминальная прочность | 45Н/30с | Никаких ослаблений или видимых повреждений |
| Устойчивость к вибрации | 5--200Гц, 1г, 98м/с² | Отсутствие структурных повреждений |
| Устойчивость к теплу при пайке | 350±5°C Припой, 3 с | ΔR ≤ ±(1%R + 0,05 Ом) |
| Появление | Визуальный осмотр | Без видимых повреждений, четкая маркировка |
| Паяемость | 235±5°C Припой, 5 с | Покрытие припоя ≥95% |
| Элемент сравнения | DUFEW Ультратонкий резистор с алюминиевой оболочкой | Обычный силовой резистор |
|---|---|---|
| Проектирование жилья | Ультратонкий алюминиевый корпус с полностью закрытой заливкой | Преимущественно открытая или полузакрытая конструкция. |
| Место для установки | Тонкий профиль толщиной 6–8 мм обеспечивает компактную установку рядом друг с другом. | Больший корпус требует больше места для установки |
| Охрана окружающей среды | Повышенная устойчивость к пыли, влаге, вибрации и окислению. | Ограниченная защита окружающей среды для суровых условий |
| Тепловыделение | Алюминиевый корпус поддерживает прямой монтаж на шасси или радиатор для улучшения охлаждения. | В первую очередь полагается на естественное воздушное охлаждение. |
| Диапазон сопротивления | Широкий диапазон от 0,01 Ом до 120 кОм | Обычно ограниченный диапазон сопротивления в зависимости от конструкции. |
| Приложение | Компактное промышленное оборудование, частотно-регулируемые приводы, сервосистемы, аккумуляторное оборудование и нагрузочные испытания. | Универсальные приложения для рассеивания мощности |
| Кастомизация | Поддерживает индивидуальные размеры, клеммы, подводящие провода, номинальную мощность и значения сопротивления. | Ограниченная настройка |
О: Его главным преимуществом является ультратонкая структура толщиной всего 6--8 мм. Эта компактная конструкция обеспечивает эффективное рассеивание мощности, одновременно уменьшая пространство для установки, что делает ее подходящей для сервоприводов, систем ЧРП, аккумуляторного оборудования и промышленных шкафов управления, где пространство ограничено.
А: Да. Плоское алюминиевое основание позволяет осуществлять непосредственный монтаж на металлическое шасси или внешний радиатор. Нанесение термопасты между контактными поверхностями может еще больше повысить эффективность теплопередачи и обеспечить более высокую производительность при непрерывной работе.
О: Полностью закрытый алюминиевый корпус в сочетании с огнестойкой изолирующей герметизацией обеспечивает эффективную защиту от пыли, влаги, вибрации и окисления. По сравнению с открытыми резисторными конструкциями эта конструкция обеспечивает лучшую адаптацию к окружающей среде, а для наружных применений или приложений с высокой степенью защиты можно добавить дополнительную защиту корпуса.
А: Да. DUFEW обеспечивает настройку OEM и ODM на основе конкретных электрических, механических и установочных требований. Пользовательские параметры включают значение сопротивления, номинальную мощность, размеры корпуса, конфигурацию клемм и подводящих проводов, конструкцию монтажа, конструкцию с низкой индуктивностью и другие специальные характеристики. Клиенты могут предоставить чертежи или технические требования, а инженеры DUFEW оценят и разработают подходящее решение.
Ответ: Они обычно используются в приложениях, требующих компактных размеров и надежного отвода тепла, включая системы сервоприводов, частотно-регулируемые приводы, схемы динамического торможения, оборудование для зарядки и разрядки аккумуляторов, системы промышленной автоматизации, источники питания, электронные системы нагрузки и оборудование для возобновляемых источников энергии.
DUFEW предоставляет услуги OEM и ODM по производству промышленных силовых резисторов, поддерживая производителей оборудования, дистрибьюторов и системных интеграторов с помощью индивидуальных решений, охватывающих электрические характеристики, механическую конструкцию и требования к установке.
Возможности настройки включают номинальную мощность от 50 Вт до 6 кВт, значения сопротивления от 0,01 Ом до 120 кОм, размеры корпуса, конфигурации клемм и выводных проводов, монтажные конструкции, конструкции с низкой индуктивностью, специальные этикетки, логотипы и модификации для конкретного применения.
Каждый индивидуальный продукт разрабатывается путем инженерной оценки и производственного контроля, чтобы обеспечить надежные тепловые характеристики, электрическую стабильность и долгосрочную работу в промышленных условиях.
Selecting the correct resistor helps maximize system reliability and service life. When choosing a model, consider the following factors:
| Элемент выбора | Рекомендация |
|---|---|
| Номинальная мощность | Выбирайте в зависимости от непрерывного или прерывистого рабочего цикла с достаточным запасом прочности. |
| Значение сопротивления | Соответствуйте требованиям инвертора, сервопривода или электрической цепи. |
| Рабочее напряжение | Убедитесь, что максимальное рабочее напряжение не превышает спецификацию продукта. |
| Метод охлаждения | Для приложений с более высокой мощностью установите резистор на металлическую пластину или радиатор. |
| Место для установки | Выбирайте размеры в зависимости от доступного шкафа или места для оборудования. |
| Тип подключения | Выбирайте между конфигурациями клемм или подводящих проводов в соответствии с требованиями установки. |
Если вы не уверены, какая модель лучше всего подходит для вашего применения, команда инженеров DUFEW может порекомендовать наиболее подходящее решение с учетом ваших условий эксплуатации.
- Профессиональный производитель промышленных силовых резисторов и тормозных решений.
- Стабильное качество продукции благодаря строгому производству и контролю качества.
- Гибкие услуги OEM и ODM для мировых производителей оборудования.
- Быстрое реагирование на техническую поддержку и оценку проекта.
- Надежная доставка стандартных и индивидуальных продуктов.
- Полный ассортимент продукции, включающий проволочные, гофрированные, трубчатые, алюминиевые, тормозные и силовые резисторы по индивидуальному заказу.
Ищете надежного поставщика ультратонких резисторов с алюминиевой оболочкой?
DUFEW предоставляет стандартные продукты и индивидуальные решения для промышленной автоматизации, возобновляемых источников энергии, приводов двигателей, испытательного оборудования и силовой электроники.
Свяжитесь с нашей командой инженеров сегодня, чтобы:
- Рекомендации по продукту
- Техническая консультация
- Поддержка OEM и ODM
- Примеры запросов
- Конкурентные котировки
DUFEW — Ваш надежный производитель промышленных силовых резисторов в Китае.
