Реактор звена постоянного тока

В мощных ЧРП и системах преобразования мощности каскад выпрямителя преобразует мощность переменного тока в мощность постоянного тока перед подачей питания на секцию инвертора. Во время этого процесса преобразования ток шины постоянного тока может содержать компоненты пульсаций, вызванные характеристиками выпрямления, колебаниями нагрузки и регенеративным режимом.

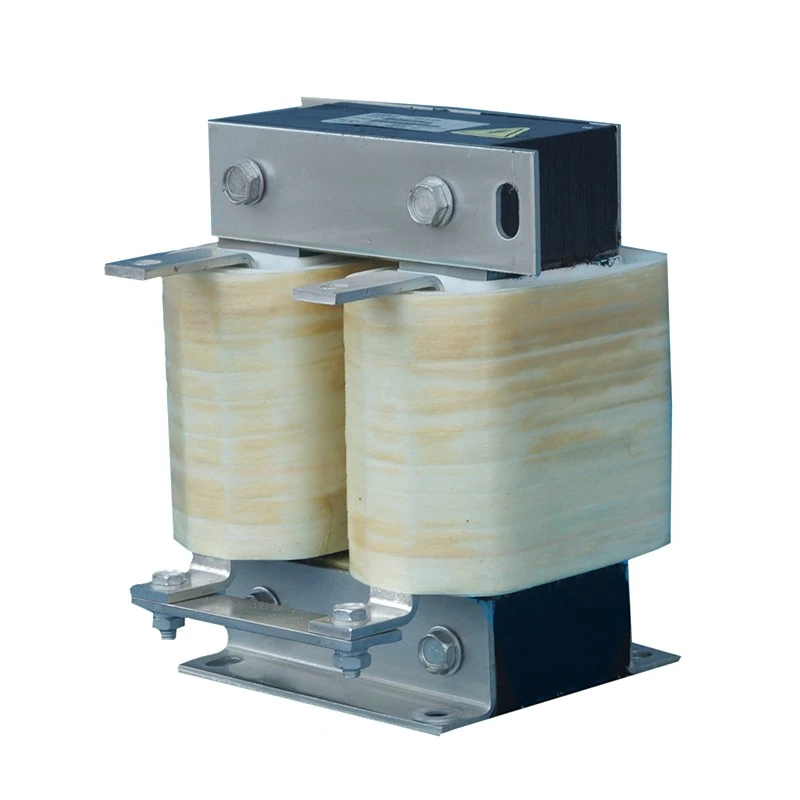

Реактор звена постоянного тока Dufew Electric устанавливается последовательно между выпрямительной и инверторной секциями цепи шины постоянного тока. Обеспечивая индуктивное накопление энергии, он сглаживает изменения тока, поддерживает непрерывный поток постоянного тока и снижает электрическую нагрузку на конденсаторы постоянного тока и силовые полупроводниковые устройства.

В отличие от обычных реакторов переменного тока, он специально разработан для работы в непрерывном режиме постоянного тока. Сегментированная магнитная структура с воздушным зазором улучшает сопротивление смещению постоянного тока, снижает риск магнитного насыщения и поддерживает стабильные характеристики индуктивности во время длительной промышленной эксплуатации.

Dufew использует холоднокатаные сердечники из кремнистой стали с низкими потерями, системы изоляции класса F, прецизионные процессы намотки и технологию вакуумной пропитки для достижения надежных тепловых характеристик, прочности изоляции и механической стабильности.

Как DC Link Reactor повышает надежность системы

1. Уменьшите пульсации постоянного тока и улучшите стабильность шины.

Во время преобразования переменного тока в постоянный колебания напряжения на каскаде выпрямителя могут привести к появлению пульсаций тока в шине постоянного тока. Реактор сглаживает форму волны постоянного тока, уменьшает пульсации и повышает стабильность входного сигнала инвертора, одновременно помогая снизить нагрузку на конденсаторы шины постоянного тока. Это особенно полезно для мощных приводных систем, которым требуется стабильный источник энергии постоянного тока.

2. Поддерживайте непрерывный поток постоянного тока.

В приложениях с переменными нагрузками или нестабильными условиями питания чрезмерная пульсация тока может повлиять на работу инвертора. Уменьшая разрывы тока и поддерживая более непрерывный ток выпрямителя, реактор поддерживает стабильное переключение инвертора и помогает уменьшить нештатные условия эксплуатации во время динамической работы.

3. Защитите конденсаторы шины постоянного тока и силовые компоненты.

Высокие пульсации тока могут ускорить старение конденсаторов постоянного тока и увеличить тепловую нагрузку на силовые компоненты. Оптимизированная конструкция ограничивает пульсацию тока и уменьшает пульсирующую нагрузку на конденсаторы, помогая повысить надежность компонентов шины постоянного тока и продлить срок службы всей системы привода.

4. Улучшение входного коэффициента мощности

Сглаживая характеристики постоянного тока, реактор может улучшить электрические характеристики преобразовательной системы. Снижение искажений тока способствует лучшему использованию энергии и улучшению совместимости с мощными электрическими системами.

Основные конструктивные особенности

Сегментированная конструкция сердечника с воздушным зазором для устойчивости к смещению постоянного тока

Непрерывный постоянный ток создает однонаправленное магнитное поле, которое может привести к насыщению обычных магнитных сердечников. Dufew использует сегментированную структуру сердечника с воздушным зазором, чтобы снизить риск насыщения постоянного тока, сохраняя при этом стабильную индуктивность и эффективное сглаживание тока. Эта конструкция обеспечивает надежную работу при постоянных нагрузках постоянного тока.

Структура обмотки с низкими потерями

Структура обмотки оптимизирована для работы при сильном токе постоянного тока, что помогает снизить потери на сопротивление постоянному току и повышение температуры, сохраняя при этом стабильные электрические характеристики и эффективное управление теплом. Для сильноточных применений также могут быть предусмотрены структуры обмотки из фольги для уменьшения габаритов и улучшения рассеивания тепла.

Система изоляции с вакуумной пропиткой

Процесс вакуумной пропитки укрепляет систему изоляции и повышает влагостойкость, механическую прочность и виброустойчивость. В сочетании с оптимизированной структурной конструкцией он обеспечивает надежную долгосрочную работу, сохраняя при этом низкий уровень электромагнитной вибрации и шума на уровне ≤65 дБ в стандартных условиях испытаний.

Типичные применения

Рекомендуемые условия выбора

Дроссель звена постоянного тока рекомендуется использовать в следующих случаях:

Технические характеристики

Пояснение к номеру модели

Пример: CDL-600-0600-EIDA

Реактор звена постоянного тока против реактора переменного тока

Производственные возможности и гарантия качества

Dufew Electric специализируется на производстве компонентов силовой электроники, включая реакторы, тормозные резисторы, трансформаторы и индивидуальные электрические решения.

Производственный процесс Dufew включает обработку магнитных сердечников, прецизионную намотку, вакуумную пропитку, высокотемпературное отверждение и испытания электрических характеристик. Каждый этап контролируется для поддержания стабильных электрических характеристик и надежного качества продукции.

Проверка качества охватывает сопротивление изоляции, выдерживаемое напряжение, индуктивность, превышение температуры и внешний вид. Эти испытания проверяют электрические характеристики реактора, надежность изоляции, тепловые характеристики и общее качество изготовления.

Для различных требований проекта Dufew обеспечивает OEM-производство и индивидуальное проектирование электрооборудования, а также инженерные консультации и поддержку технической документации. Это позволяет адаптировать продукт к конкретным электрическим параметрам, условиям установки и применению системы.

Часто задаваемые вопросы

Вопрос 1. Где установлен дроссель звена постоянного тока?

Дроссель звена постоянного тока устанавливается в цепи шины постоянного тока между секциями выпрямителя и инвертора преобразователя частоты или системы преобразования энергии. Это помогает сгладить колебания постоянного тока, уменьшить пульсации и улучшить стабильность шины постоянного тока.

В2: В чем разница между этим продуктом и реактором переменного тока?

Основное отличие – схема применения. Реактор переменного тока используется в цепях переменного тока для уменьшения гармоник, ограничения воздействия тока и улучшения качества электроэнергии. Этот продукт предназначен для применения в шинах постоянного тока для сглаживания пульсаций тока и защиты компонентов на стороне постоянного тока.

В3: Почему для этого продукта требуется конструкция сердечника с воздушным зазором?

Непрерывный постоянный ток может создать магнитное смещение в сердечнике. Сегментированная структура воздушного зазора помогает предотвратить магнитное насыщение, поддерживать стабильную индуктивность и обеспечивать надежную работу в условиях постоянного тока.

Вопрос 4: Может ли компания Dufew адаптировать спецификации для различных приложений?

Да. Dufew предлагает индивидуальные решения, включая номинальное напряжение, допустимый ток, значение индуктивности, материал обмотки, конструкцию установки и механические размеры в соответствии с различными системными требованиями.
