Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

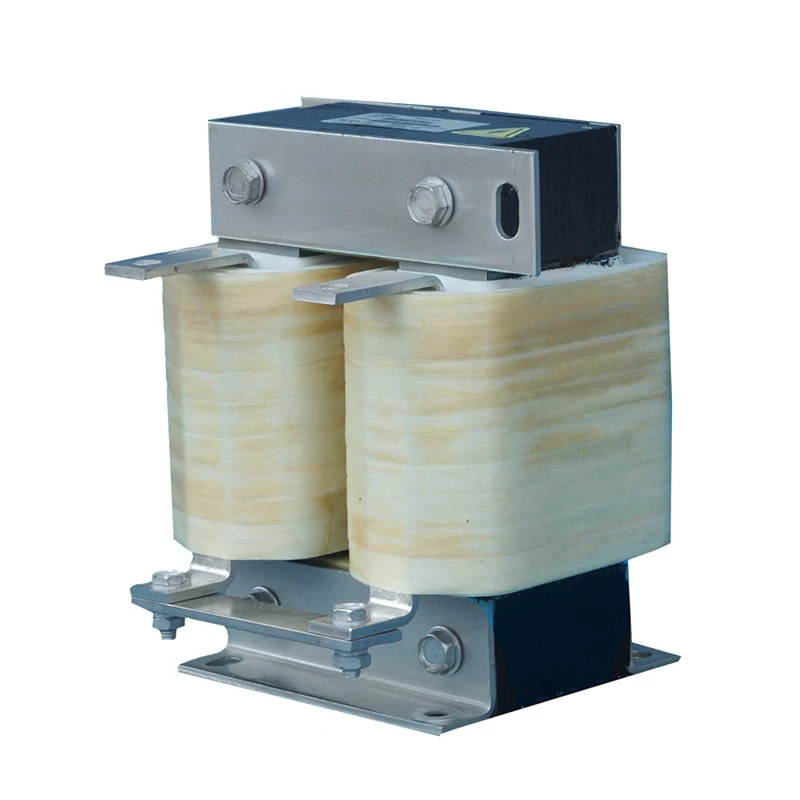

Реактор звена постоянного тока ЧРП подключается последовательно в промежуточной цепи шины постоянного тока между выпрямительным мостом и инверторным каскадом системы ЧРП.
Во время преобразования переменного тока в постоянный работа выпрямителя и изменение нагрузки могут привести к пульсациям тока и электрическим колебаниям в шине постоянного тока. Реактор использует индуктивные характеристики накопления энергии для сглаживания изменений тока, поддержания непрерывного потока постоянного тока и улучшения стабильности источника питания инвертора.
В отличие от стандартных реакторов переменного тока, реакторы звена постоянного тока предназначены для работы в условиях постоянного постоянного тока. Dufew использует устойчивую к смещению постоянного тока магнитную структуру с сегментированным воздушным зазором для поддержания стабильной индуктивности и снижения риска магнитного насыщения.
Характеристики реактора:
- Сердечник из холоднокатаной кремниевой стали с низкими потерями для снижения магнитных потерь
- Сегментированная структура с воздушным зазором для стабильной работы на постоянном токе.
- Система изоляции класса F для надежности при высоких температурах.
- Процесс вакуумной пропитки для механической прочности и влагостойкости.
- Варианты медной или алюминиевой обмотки для различных требований к току
Эти конструктивные особенности делают реакторы звена постоянного тока Dufew подходящими для систем с ЧРП, требующих стабильной работы шины постоянного тока, длительного срока службы и надежной работы.
Выпрямительный каскад естественным образом генерирует пульсации постоянного тока. Реактор звена постоянного тока сглаживает форму волны тока, уменьшает пульсации тока и помогает поддерживать постоянную проводимость тока, обеспечивая более стабильный входной сигнал инвертора. Это уменьшает колебания напряжения постоянного тока и обеспечивает стабильную работу двигателя.
Чрезмерные пульсации тока могут увеличить нагрев конденсатора и ускорить старение компонентов. Снижая нагрузку при зарядке и тепловую нагрузку на компоненты шины постоянного тока, реактор может помочь продлить срок службы конденсаторов, повысить общую надежность компонентов и снизить требования к техническому обслуживанию.
Промышленное оборудование часто работает в условиях частых ускорений, торможений и изменений нагрузки. Реактор помогает поддерживать стабильную работу инвертора и снижать электрическое воздействие быстрого изменения нагрузки, одновременно поддерживая надежную работу силовых полупроводниковых приборов.
Улучшая характеристики шины постоянного тока и уменьшая искажения тока, реактор помогает оптимизировать использование мощности и ограничить влияние гармоник. Это делает его пригодным для мощных промышленных приводных систем, где требуются стабильные электрические характеристики.
Непрерывный постоянный ток может создавать магнитное смещение и увеличивать риск насыщения активной зоны в реакторах традиционной конструкции. Технология сегментированного воздушного зазора Dufew обеспечивает более стабильную индуктивность и улучшенную магнитную линейность, помогая снизить риск насыщения и поддерживать надежную работу в условиях постоянного постоянного тока.
Структура обмотки рассчитана на работу при сильном токе постоянного тока и может использовать медные или алюминиевые проводники в соответствии с требованиями применения. Низкие потери сопротивления и контролируемое повышение температуры способствуют стабильной долгосрочной работе. Для сильноточных моделей также можно использовать конструкции обмотки из фольги для улучшения отвода тепла при сохранении компактной конструкции установки.
Процесс вакуумной пропитки укрепляет изоляционную систему и повышает механическую стабильность, влагостойкость и виброустойчивость. Такая обработка помогает поддерживать надежные электрические и механические характеристики во время длительной промышленной эксплуатации.
Решения Dufew DC Link Reactor широко используются в промышленных системах преобразования энергии и приводах двигателей.
| Приложение | Основное требование |
|---|---|
| Системы частотно-регулируемого привода | Уменьшите пульсации постоянного тока и повысьте надежность привода |
| Системы сервопривода | Улучшение стабильности шины постоянного тока во время динамической работы. |
| Лифты | Поддержка частых циклов ускорения и торможения |
| Портовые краны и подъемное оборудование | Повышение надежности в условиях тяжелых нагрузок |
| Прокатные станы | Уменьшите электрическое напряжение во время непрерывной работы. |
| Машины для литья под давлением | Улучшите стабильность привода двигателя |
| Машины для волочения проволоки | Поддерживайте плавную передачу мощности |
| Текстильное оборудование | Поддержка стабильной долгосрочной работы |
| Системы тестирования | Улучшение электрической согласованности |
Дроссель звена постоянного тока рекомендуется использовать, когда в системе ЧРП наблюдается:
| Состояние системы | Рекомендуемая цель |
|---|---|
| Частые колебания постоянного тока | Уменьшите пульсации тока |
| ЧРП с источником напряжения и конденсаторной фильтрацией | Защита конденсаторов шины постоянного тока |
| Питание трансформаторов большой мощности | Улучшение стабильности питания |
| Трехфазный дисбаланс напряжения | Уменьшите электрическое напряжение |
| Частые ускорения и замедления | Повышение надежности инвертора |
| Высокие требования к качеству электроэнергии | Уменьшите гармоническое воздействие |
Пример: CDL-600-0600-EIDA
| Код | Описание |
|---|---|
| CDL | Серия реакторов звена постоянного тока |
| 600 | Уровень напряжения (600 = 690 В постоянного тока) |
| 0600 | Номинальный ток (0600 = 600 А, 2500 = 2500 А) |
| ЭИ | Структура ядра (EI = трехфазное ядро, UI = однофазное ядро) |
| D | Структура установки (D = вертикальная установка, W = горизонтальная установка) |
| A | Материал обмотки (A = алюминий, C = медь) |
| Параметр | Спецификация |
|---|---|
| Тип продукта | Реактор звена постоянного тока с ЧРП |
| Положение установки | Цепь шины постоянного тока между выпрямителем и инвертором |
| Номинальное напряжение | 220 В переменного тока / 380 В переменного тока / 690 В переменного тока / 1140 В переменного тока |
| Рабочая частота | 50 Гц / 60 Гц / по индивидуальному заказу до 500 Гц |
| Номинальный ток | 5А - 3800А |
| Падение напряжения | 0,5%/1%/2%/4% |
| Возможность перегрузки | 1,5-кратный номинальный ток в течение 60 секунд, интервал 1 час |
| Диэлектрическая прочность | 3000 В переменного тока / 50 Гц / 5 мА / 1 мин. |
| Сопротивление изоляции | ≥100 МОм при 1000 В постоянного тока |
| Степень защиты | IP00/IP20 |
| Класс изоляции | Класс F (155℃) |
| Огнестойкий класс | УЛ94В-2 |
| Уровень шума | ≤65 дБ (проверено на расстоянии 1 метр по горизонтали) |
| Срок службы | ≥15 лет |
| Применимые стандарты | ИЭК289:1987/ГБ10229-88/ДЖБ9644-1999 |
Dufew Electric специализируется на изготовлении индивидуальных компонентов силовой электроники, включая реакторы звена постоянного тока, реакторы переменного тока, тормозные резисторы, трансформаторы и соответствующие электрические решения.
Обладая профессиональным инженерным потенциалом и контролируемыми производственными процессами, Dufew предлагает надежные реакторные решения для систем ЧРП, промышленной автоматизации и преобразования энергии.
Производство Dufew включает в себя:
- Прецизионная обработка сердечника из кремниевой стали
- Изготовление сегментированной магнитной конструкции с воздушным зазором
- Производство медных и алюминиевых обмоток.
- Обработка вакуумной пропиткой
- Процесс высокотемпературного отверждения
- Проверка электрических характеристик
Каждый реактор проходит строгие процедуры проверки, в том числе:
| Объект проверки | Цель |
|---|---|
| Проверка сопротивления изоляции | Проверить надежность изоляции |
| Испытание на диэлектрическую стойкость | Подтвердить показатели электробезопасности |
| Тестирование индуктивности | Обеспечение требуемых характеристик реактора |
| Тестирование на повышение температуры | Проверка тепловых характеристик |
| Шумовое тестирование | Контроль уровня рабочего шума |
| Проверка внешнего вида | Подтвердите качество изготовления |
Dufew предлагает индивидуальные решения, основанные на номинальном напряжении, диапазоне тока, индуктивности, падении напряжения, конструкции установки, пространстве шкафа и требованиях к материалу обмотки. Конструкция может быть адаптирована к различным электрическим и механическим условиям для обеспечения надлежащей интеграции с приводной системой заказчика.
Услуги охватывают OEM-производство, индивидуальное проектирование реакторов, техническую документацию и техническую поддержку, помогая клиентам удовлетворить конкретные требования проекта, от выбора продукта до системной интеграции.
Продукция Dufew производится в соответствии с признанными промышленными стандартами и требованиями качества.
Применимые стандарты включают в себя:
| Стандартный | Описание |
|---|---|
| ИСО 9001 | Система менеджмента качества |
| МЭК289:1987 | Реактор Стандарт |
| ГБ10229-88 | Стандарт реактора (эквивалент IEC289:1987) |
| ДЖБ9644-1999 | Реактор для полупроводниковых электроприводов |
| CE | Требование соответствия продукции |
Dufew предлагает упаковочные решения экспортного стандарта, обеспечивающие безопасную транспортировку и надежную работу продукции.
- Влагостойкая защита.
- Ударопрочная конструкция крепления.
- Усиленные экспортные деревянные корпуса для крупных реакторов
- Этикетки продукции и техническая документация.
- Записи предотгрузочной проверки
Перед поставкой каждое устройство проверяется, чтобы убедиться, что электрические параметры и механические требования соответствуют спецификациям заказчика.
Дьюфью поддерживает:
- Серийное производство
- OEM-проекты
- Международная доставка
- Индивидуальные требования к упаковке.
| Размер сравнения | Реактор звена постоянного тока с ЧРП | Стандартный трехфазный реактор переменного тока |
|---|---|---|
| Положение установки | Устанавливается в секции шины постоянного тока между выпрямителем и инвертором. | Устанавливается на стороне входа переменного тока или стороне выхода переменного тока систем VFD. |
| Конструкция магнитного сердечника | Сегментированный сердечник с воздушным зазором, рассчитанный на постоянный ток с компонентами пульсаций переменного тока. | Обычный магнитный сердечник, рассчитанный на симметричный переменный магнитный поток. |
| Основная функция | Сглаживание пульсаций постоянного тока, повышение стабильности шины постоянного тока, снижение нагрузки на компоненты постоянного тока. | Уменьшите гармоники переменного тока, ограничьте импульсный ток и улучшите качество сигналов переменного тока. |
| Условия эксплуатации | Работает в условиях смещения постоянного тока и требует конструкции, устойчивой к насыщению. | Работает в условиях переменного магнитного поля переменного тока. |
| Типичная прикладная ценность | Защищает конденсаторы постоянного тока и повышает стабильность работы инвертора. | Улучшает качество электроэнергии на стороне переменного тока и защиту на стороне двигателя. |
Дроссель звена постоянного тока установлен в цепи шины постоянного тока для сглаживания колебаний тока и уменьшения пульсационной нагрузки на компоненты постоянного тока. Реактор переменного тока установлен на стороне переменного тока для контроля входных гармоник или выходного электрического напряжения. Их монтажные положения и требования к конструкции различны.
Рекомендуется для систем ЧРП с большой номинальной мощностью, значительными пульсациями постоянного тока, частыми изменениями нагрузки или приложениями, требующими повышенной стабильности шины постоянного тока.
Ограничивая пульсации тока и уменьшая колебания зарядного тока, реактор снижает тепловую и электрическую нагрузку на конденсаторы постоянного тока, помогая повысить их надежность и срок службы.
Да. Dufew поддерживает настройку номинального напряжения, допустимого тока, значения индуктивности, падения напряжения, материала обмотки, размеров и конфигурации установки в соответствии с требованиями проекта.
Dufew Electric предлагает индивидуальные решения реакторов звена постоянного тока для промышленных систем ЧРП, оборудования для преобразования энергии и приложений автоматизации.
Благодаря профессиональным инженерным возможностям, передовым производственным процессам и строгому контролю качества Dufew помогает клиентам повысить стабильность шины постоянного тока, снизить электрическое напряжение и добиться надежной долгосрочной работы.
Свяжитесь с Dufew Electric для получения индивидуальной конструкции реактора, сотрудничества с OEM-производителем и поддержки проекта.
