Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.

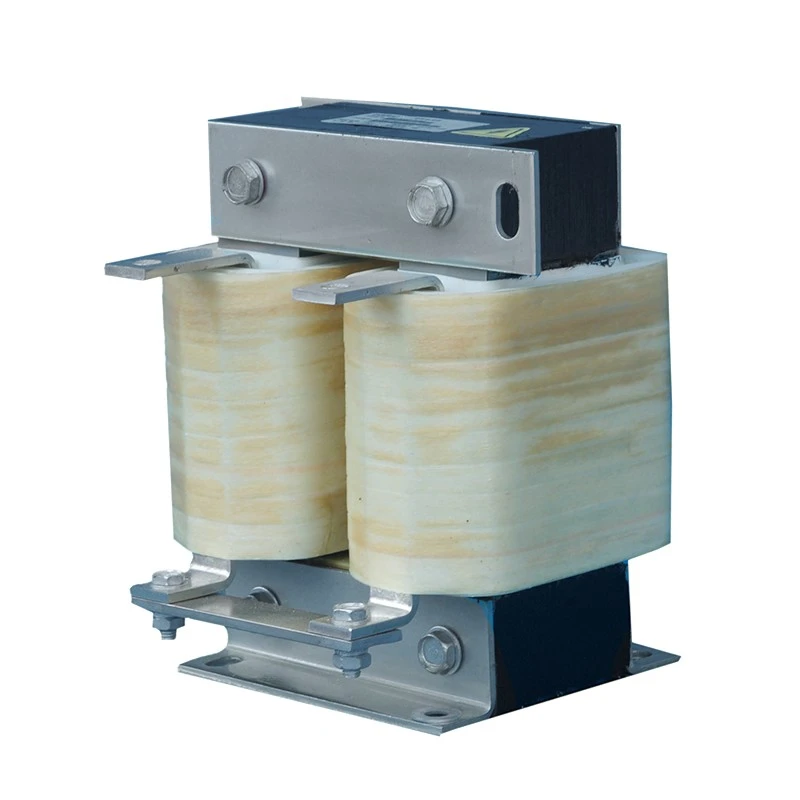

Вертикальный дроссель звена постоянного тока устанавливается в цепь промежуточной шины постоянного тока систем приводов с регулируемой частотой для улучшения стабильности питания постоянного тока во время непрерывной работы и динамических изменений нагрузки.
В отличие от горизонтальных низкопрофильных конструкций, эта конфигурация направлена на уменьшение ширины корпуса за счет вертикально расположенного сердечника и структуры обмотки. Узкая площадь основания позволяет устанавливать рядом несколько компонентов привода, что делает его пригодным для стандартных электрических шкафов с ограниченным пространством по горизонтали.
Реакторы Дюфью производятся из:
- Сердечники из холоднокатаной кремнистой стали с низкими потерями
- Устойчивые к смещению постоянного тока сегментированные магнитные структуры с воздушным зазором
- Системы высокотемпературной изоляции класса F
- Обработка вакуумной пропиткой
- Варианты медной или алюминиевой обмотки
Оптимизированная вертикальная структура обеспечивает надежную работу индуктивности, эффективное рассеивание тепла и гибкую интеграцию в промышленные системы управления.
Многие промышленные шкафы управления требуют установки компонентов с высокой плотностью размещения при сохранении компактной общей ширины. Вертикальная конфигурация уменьшает пространство для горизонтальной установки, позволяет более эффективно размещать приводные блоки рядом и лучше использовать доступную глубину и высоту шкафа. Эта конструкция особенно подходит для шкафов с ЧРП, где ширина является основным ограничением пространства.
Вертикальная конструкция повторяет естественное направление воздушного потока многих промышленных шкафов, поддерживая путь вентиляции снизу вверх для более эффективного отвода тепла во время непрерывной работы. За счет уменьшения локального накопления тепла и поддержания термической стабильности при номинальных нагрузках данная конструкция помогает обеспечить стабильные электрические характеристики в течение длительной эксплуатации.
Во время ускорения, замедления или работы с переменной нагрузкой колебания тока шины постоянного тока могут увеличить нагрузку на силовые компоненты. Реактор помогает сглаживать изменения тока и уменьшать влияние пульсаций тока, обеспечивая более стабильную работу шины постоянного тока, а также помогая защитить конденсаторы и компоненты инвертора.
Вертикальная конструкция оптимизирована для практичной установки в шкафу, имеет небольшую площадь для горизонтального монтажа, стабильное расположение воздушного зазора и компактное расположение клемм. Надежная механическая поддержка позволяет компоненту легче интегрироваться в промышленное оборудование, одновременно снижая ограничения на общую компоновку шкафа.
Вертикально расположенная магнитная структура уменьшает занимаемую ширину шкафа, сохраняя при этом требуемые характеристики индуктивности. Его узкий профиль установки позволяет эффективно использовать доступное пространство шкафа и хорошо подходит для электрических схем с высокой плотностью размещения.
Непрерывный постоянный ток может создать магнитное смещение и увеличить риск насыщения. Dufew использует сегментированную структуру с воздушным зазором для поддержания стабильной индуктивности и улучшения магнитной линейности, помогая снизить риск насыщения и поддерживать надежную непрерывную работу на постоянном токе.
Различные номинальные токи требуют разных решений для проводников. Доступны медные и алюминиевые обмотки, а для сильноточных моделей можно использовать фольгированную обмотку. Оптимизированная структура обмотки помогает контролировать электрические потери и улучшать отвод тепла, обеспечивая стабильную долгосрочную работу.
Расположение клемм разработано специально для вертикальной интеграции в шкаф, обеспечивая удобное соединение с верхними шинными системами и одновременно уменьшая пространство, необходимое для горизонтальной прокладки кабелей. Это обеспечивает более четкое расположение проводов и упрощает установку в компактных панелях управления.
Пример: CDL-600-0600-EIDA
| Код | Описание |
|---|---|
| CDL | Серия реакторов звена постоянного тока |
| 600 | Уровень напряжения (600 = 690 В постоянного тока) |
| 0600 | Номинальный ток (0600 = 600 А, 2500 = 2500 А) |
| ЭИ | Структура ядра (EI = трехфазное ядро, UI = однофазное ядро) |
| Д/Б | Структура установки (D = вертикальная, W = горизонтальная) |
| кондиционер | Материал обмотки (A = алюминий, C = медь) |
| Параметр | Спецификация |
|---|---|
| Тип продукта | Вертикальный реактор звена постоянного тока |
| Приложение | Системы шин постоянного тока с ЧРП |
| Номинальное напряжение | 220 В переменного тока / 380 В переменного тока / 690 В переменного тока / 1140 В переменного тока |
| Номинальный ток | 5А - 3800А |
| Рабочая частота | 50 Гц / 60 Гц / по индивидуальному заказу до 500 Гц |
| Падение напряжения | 0,5%/1%/2%/4% |
| Возможность перегрузки | 1,5× номинальный ток в течение 60 секунд |
| Диэлектрическая прочность | 3000 В переменного тока / 50 Гц / 5 мА / 1 мин. |
| Сопротивление изоляции | ≥100 МОм (1000 В постоянного тока) |
| Степень защиты | IP00/IP20 |
| Класс изоляции | Класс F (155℃) |
| Температурный класс | Т40 |
| Огнестойкий класс | УЛ94В-2 |
| Уровень шума | ≤65 дБ |
| Срок службы | ≥15 лет |
| Стандарты | ИЭК289/ГБ10229/ДЖБ9644 |
| Приложение | Основное требование |
|---|---|
| Стандартные шкафы управления ЧРП | Улучшение стабильности шины постоянного тока |
| Системы привода лифта | Поддержка частых циклов ускорения |
| Крановое и подъемное оборудование | Поддержание надежного преобразования энергии |
| Системы сервопривода | Уменьшите пульсационное воздействие |
| Оборудование промышленной автоматизации | Оптимизация использования пространства шкафа |
| Машины для литья под давлением | Повышение надежности системы привода |
| Системы тестирования | Поддерживайте стабильный источник питания постоянного тока |
| Сравнение | Вертикальный реактор звена постоянного тока | Горизонтальный реактор звена постоянного тока |
|---|---|---|
| Структура | Высокий и узкий дизайн | Плоский низкопрофильный дизайн |
| Основное преимущество | Экономия ширины шкафа. | Экономит высоту шкафа. |
| Лучшие условия установки | Ограниченная ширина, достаточная высота | Ограниченная высота, достаточная глубина |
| Метод охлаждения | Вертикальный путь воздушного потока | Горизонтальный путь воздушного потока |
| Схема терминала | Верхнее подключение | Боковое подключение |
| Типичное применение | Стандартные промышленные шкафы | Компактные шкафы низкой высоты |
Он подходит для электрических шкафов, где горизонтальное пространство ограничено, но имеется вертикальный зазор. Узкая конструкция помогает инженерам добиться компактной внутренней компоновки.
Вертикальная конфигурация направлена на уменьшение ширины шкафа, а горизонтальная конфигурация разработана для приложений с ограниченной высотой шкафа.
Электрические характеристики зависят от магнитной конструкции, значения индуктивности и номинального тока. Вертикальная конструкция в основном повышает гибкость установки и интеграцию в шкаф.
Да. Dufew поддерживает индивидуальные решения, включая электрические параметры, размеры, монтажные конструкции и материалы проводников в соответствии с требованиями проекта.
Dufew Electric специализируется на изготовлении индивидуальных компонентов силовой электроники, включая реакторы звена постоянного тока, реакторы переменного тока, тормозные резисторы, трансформаторы и соответствующие электрические решения.
Обладая профессиональным инженерным потенциалом и контролируемыми производственными процессами, Dufew предлагает надежные реакторные решения для промышленной автоматизации, систем ЧРП и преобразователей энергии.
Производственные возможности включают в себя:
- Прецизионная обработка ядра
- Намоточное производство
- Регулировка воздушного зазора
- Вакуумная пропитка
- Проверка электрических характеристик
Каждый продукт проверяется с помощью испытаний на сопротивление изоляции, выдерживаемое напряжение, индуктивность, превышение температуры и шум.
Dufew постоянно совершенствует управление качеством и стандарты продукции. Компания предоставляет сертификацию управления качеством ISO, сертификацию CE, отчеты об испытаниях продукции и техническую документацию для поддержки промышленных клиентов по всему миру.
Dufew использует экспортно-ориентированные упаковочные решения для обеспечения безопасной транспортировки промышленных реакторов.
Упаковка включает в себя:
- Защита от влаги компонентов изоляции.
- Усиленная фиксация при транспортировке.
- Индивидуальные деревянные ящики для больших моделей.
- Идентификация продукта и техническая документация.
Каждый реактор перед отправкой проверяется и снабжается необходимой документацией в соответствии с требованиями проекта заказчика.
