Мы предлагаем обширный ассортимент, включающий резисторы, тормозные блоки, реакторы, силовые фильтры и трансформаторы, с возможностью полной настройки для удовлетворения разнообразных требований применения.
В промышленных приводных системах реакторы звена постоянного тока обычно устанавливаются в промежуточной цепи постоянного тока, чтобы уменьшить колебания тока, вызванные выпрямлением и изменениями нагрузки. Однако традиционные конструкции вертикальных реакторов могут создавать проблемы при установке в компактных шкафах, где вертикальное пространство ограничено.

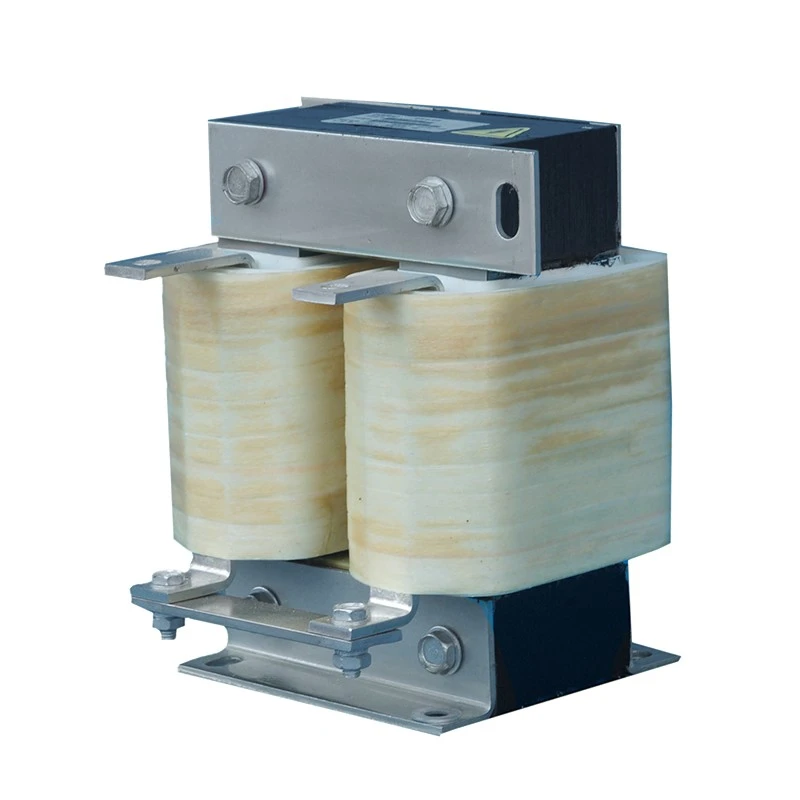

Реактор Dufew Electric с горизонтальным звеном постоянного тока имеет плоскую магнитную структуру с горизонтально расположенным сердечником и обмоткой. Такая конструкция уменьшает общую высоту, сохраняя при этом требуемые характеристики индуктивности и тепловые характеристики.
Реактор изготовлен из пластин холоднокатаной кремнистой стали с низкими потерями, высокотемпературных изоляционных материалов класса F и с использованием технологии вакуумной пропитки. Для сильноточных применений доступны конструкции с намоткой из фольги без катушек, обеспечивающие компактные размеры, улучшенное рассеивание тепла и стабильную непрерывную работу.
В отличие от стандартных вертикальных реакторов, горизонтальная конфигурация ориентирована на механическую интеграцию, оптимизацию воздушного потока и гибкость компоновки шкафа, что делает ее подходящей для современного компактного приводного оборудования.
Многие промышленные шкафы управления имеют строгие ограничения по высоте из-за многослойной конструкции ЧРП, встроенных в машину электрических шкафов, мобильных систем питания или узких шкафов питания постоянного тока. Низкопрофильная конфигурация уменьшает общую высоту и позволяет лучше использовать доступную ширину шкафа, что упрощает интеграцию в оборудование с ограниченным пространством для установки. По сравнению с обычными вертикальными реакторами такое расположение дает инженерам большую гибкость при оптимизации компоновки шкафа без увеличения высоты корпуса.
Управление температурным режимом имеет решающее значение для реакторов постоянного тока, работающих под постоянным током. Горизонтальная конструкция вентиляции обеспечивает доступ воздуха к обмоткам через несколько поверхностей, тогда как боковая вентиляция помогает уменьшить накопление тепла, а более широкая площадь рассеивания тепла способствует более равномерному распределению температуры. Защитные крышки IP20 предназначены для поддержания эффективного воздушного потока, обеспечивая стабильную работу при длительной работе с полной нагрузкой.
Такие приложения, как краны, мобильное оборудование и промышленное оборудование, требуют надежной механической устойчивости. Более широкое монтажное основание обеспечивает более надежную поддержку, а многоточечная фиксация помогает ограничить смещение во время работы. Стабильная конструкция с воздушным зазором обеспечивает стабильные характеристики индуктивности, а надежные клеммные соединения помогают противостоять вибрации в сложных промышленных условиях.
Боковое расположение клемм упрощает интеграцию в узкие электрические шкафы за счет уменьшения препятствий для вертикальной проводки и сокращения расстояний прокладки шин постоянного тока, где это необходимо. Это также позволяет более аккуратно расположить положительные и отрицательные кабели, помогая инженерам добиться более компактной и организованной электрической схемы.
Пример: CDL-600-0600-EIDA
| Код | Описание |
|---|---|
| CDL | Серия реакторов звена постоянного тока |
| 600 | Уровень напряжения (600 = 690 В постоянного тока) |
| 0600 | Номинальный ток (0600 = 600 А, 2500 = 2500 А) |
| ЭИ | Структура ядра (EI = трехфазное ядро, UI = однофазное ядро) |
| D | Структура установки (D = вертикальная установка, W = горизонтальная установка) |
| A | Материал обмотки (A = алюминий, C = медь) |
| Параметр | Спецификация |
|---|---|
| Номинальное напряжение | 220 В переменного тока / 380 В переменного тока / 690 В переменного тока / 1140 В переменного тока |
| Рабочая частота | 50 Гц / 60 Гц / до 500 Гц |
| Номинальный ток | 5А - 3800А |
| Возможность перегрузки | 1,5-кратный номинальный ток в течение 60 секунд, интервал 1 час |
| Падение напряжения | 0,5%/1%/2%/4% |
| Диэлектрическая прочность | 3000 В переменного тока / 50 Гц / 5 мА / 1 мин. |
| Сопротивление изоляции | ≥100 МОм (1000 В постоянного тока) |
| Степень защиты | IP00/IP20 |
| Класс изоляции | Т40/класс F (155℃) |
| Огнестойкий класс | УЛ94В-2 |
| Уровень шума | ≤65 дБ (проверено на расстоянии 1 метр по горизонтали от реактора) |
| Срок службы | ≥15 лет |
| Стандарты | Стандарт IEC289:1987 Reactor / Стандарт реактора GB10229-88 (эквивалент IEC289:1987) / JB9644-1999 Reactor для полупроводниковых электроприводов |
Горизонтальное расположение сердечника и обмотки значительно уменьшает общую высоту установки по сравнению с обычными вертикальными реакторами постоянного тока.
Эта конструкция помогает:
- Подходит для ультратонких шкафов с ЧРП с ограниченным вертикальным зазором.
- Поддержка многоуровневой компоновки шкафа, не мешая верхним компонентам.
- Улучшение использования пространства в компактных электрических шкафах.
- Упрощение интеграции в смонтированные на машине системы управления.
Плоская конструкция особенно подходит для узких и удлиненных шкафов, где высота является основным ограничением при установке.
Управление температурным режимом имеет решающее значение для реакторов постоянного тока, работающих под нагрузкой постоянного тока.
Горизонтальная конструкция улучшает рассеивание тепла за счет:
- Более широкие поверхности намотки, подвергающиеся воздействию воздушного потока.
- Боковые вентиляционные каналы, которые уменьшают накопление тепла
- Более равномерное распределение температуры при длительной эксплуатации.
- Совместимая конструкция защиты IP20 без блокировки путей воздушного потока
По сравнению с вертикально расположенными конструкциями горизонтальный путь воздушного потока помогает уменьшить локальные точки перегрева и повышает стабильность работы.
Промышленное оборудование, такое как мобильные энергосистемы, подъемное оборудование и тяжелая техника, может испытывать постоянную механическую вибрацию.
Реактор имеет усиленную горизонтальную монтажную конструкцию, имеющую:
- Более широкая опора для повышения механической устойчивости.
- Несколько точек крепления для снижения риска смещения
- Стабильное расположение воздушного зазора для поддержания постоянной индуктивности.
- Надежное расположение боковых клемм для уменьшения нагрузки на кабель.
Такая конструкция повышает надежность в приложениях, требующих длительной работы в условиях вибрации.
Эффективное расположение кабелей важно в электрических шкафах с высокой плотностью размещения кабелей.
Горизонтальная конфигурация обеспечивает:
- Боковые положительные и отрицательные клеммы для облегчения прокладки кабеля.
- Уменьшение вертикальных препятствий внутри шкафа.
- Более короткие и чистые соединения шины постоянного тока
- Улучшено разделение между положительными и отрицательными проводными путями постоянного тока.
Оптимизированная схема проводки помогает инженерам добиться более чистой конструкции шкафа, одновременно повышая эффективность установки и доступность обслуживания.
Горизонтальный реактор звена постоянного тока идеально подходит для ультратонких шкафов электрического управления, используемых в станках, компактных производственных линиях и интегрированном оборудовании автоматизации, где пространство для вертикальной установки ограничено, но возможна глубина шкафа.
Конструкция небольшой высоты позволяет инженерам устанавливать реактор без увеличения размеров шкафа, что делает его пригодным для конструкций оборудования, требующего ограниченного пространства.
В многослойных шкафах с частотно-регулируемым приводом каждая секция привода имеет ограниченный вертикальный зазор из-за расположения компонентов друг над другом.
Горизонтальная структура помогает избежать помех на верхних и нижних уровнях оборудования, сохраняя при этом стабильные характеристики тока шины постоянного тока, что делает ее подходящей для компактных приводных шкафов с высокой плотностью компонентов.
Мобильные генераторные установки, автомобильные источники питания и портативные приводные системы часто требуют компактных электрических шкафов со строгими ограничениями по высоте.
Конструкция с плоским профилем обеспечивает горизонтальную установку внутри корпусов с малым зазором, сохраняя при этом надежную работу в условиях вибрации и мобильной работы.
Для электрических помещений или шкафов управления, расположенных в длинных линейных конфигурациях, где высота шкафа ограничена, но доступна внутренняя глубина, горизонтальный реактор представляет собой практичное решение для установки.
Его плоская конструкция позволяет лучше использовать пространство шкафа и упрощает расположение внутренних компонентов.
В гальваническом и электролизном оборудовании обычно используются узкие силовые шкафы постоянного тока, где пространство для шин и высота установки ограничены.
Горизонтальный реактор звена постоянного тока можно установить в плоской конфигурации для стабилизации выходного постоянного тока и адаптации к компактной компоновке шкафа выпрямителя.
| Сравнение | Горизонтальный реактор звена постоянного тока | Вертикальный реактор звена постоянного тока |
|---|---|---|
| Структура | Плоский сердечник и горизонтальная схема намотки | Вертикальная многоярусная основная конструкция |
| Место для установки | Предназначен для шкафов небольшой высоты. | Требуется больший вертикальный зазор |
| Интеграция кабинета | Подходит для компактных и индивидуальных макетов. | Подходит для обычных шкафов. |
| Метод охлаждения | Горизонтальный поток воздуха с более широкой площадью рассеивания тепла | Вертикальная конструкция воздушного потока |
| Расположение проводки | Боковые клеммы упрощают компактную прокладку | Вертикальные терминалы требуют дополнительной высоты |
| Механическая стабильность | Более широкое основание повышает устойчивость к вибрации. | Меньшая занимаемая площадь |
Dufew Electric специализируется на изготовлении индивидуальных компонентов силовой электроники, включая реакторы звена постоянного тока, реакторы переменного тока, тормозные резисторы, трансформаторы и соответствующие электрические решения.
Имея опытные команды инженеров и контролируемые производственные процессы, Dufew предлагает надежные реакторы для систем ЧРП, промышленной автоматизации и преобразователей энергии.
Производственные возможности включают в себя:
- Прецизионная обработка сердечника и изготовление намотки.
- Оптимизация структуры воздушного зазора постоянного тока
- Вакуумная пропитка и изоляционная обработка.
- Испытания электрических характеристик и надежности.
Каждый реактор проверяется посредством ключевых проверок, таких как сопротивление изоляции, выдерживаемое напряжение, индуктивность, превышение температуры и испытания на шум.
Dufew Electric постоянно совершенствует свою систему управления качеством и стандарты продукции. Компания предоставляет сертификацию управления качеством ISO, сертификацию CE, отчеты об испытаниях продукции и техническую документацию для поддержки глобальных проектов клиентов.
Dufew предлагает OEM-производство, индивидуальное проектирование и техническую поддержку с учетом конкретных требований применения.
Dufew Electric применяет профессиональные упаковочные решения для защиты работоспособности реакторов во время международных перевозок.
Меры упаковки включают в себя:
- Влагозащита и изоляционная защита.
- Усиленное крепление для предотвращения повреждений при ударе.
- Деревянные ящики экспортного стандарта для больших реакторов.
- Этикетки на продуктах и техническая документация для легкой установки
Каждая единица проверяется перед отправкой и поставляется с необходимыми спецификациями, протоколами испытаний и индивидуальной упаковочной системой.
Dufew поддерживает пакетные заказы, OEM-проекты и требования к глобальной доставке.
Эту конструкцию рекомендуется использовать, когда электрический шкаф имеет ограниченную высоту, но достаточную ширину или глубину. Плоская конструкция помогает инженерам интегрировать устройство в компактные шкафы, сохраняя при этом надежную работу шины постоянного тока.
Нет. Электрические характеристики в основном зависят от конструкции индуктивности, магнитной структуры, номинального тока и технологии намотки. Горизонтальная конфигурация в основном повышает гибкость установки, эффективность охлаждения и интеграцию в шкаф.
Да. Dufew предлагает индивидуальные решения, включая номинальный ток, требования к напряжению, значения индуктивности, размеры, метод монтажа и материалы обмоток в соответствии с требованиями оборудования заказчика.
Да. Усиленная монтажная конструкция и стабильная конструкция с воздушным зазором повышают механическую надежность. Его можно применять в промышленном оборудовании, подвергающемся постоянной вибрации, таком как мобильные системы, подъемное оборудование и тяжелые машины.
