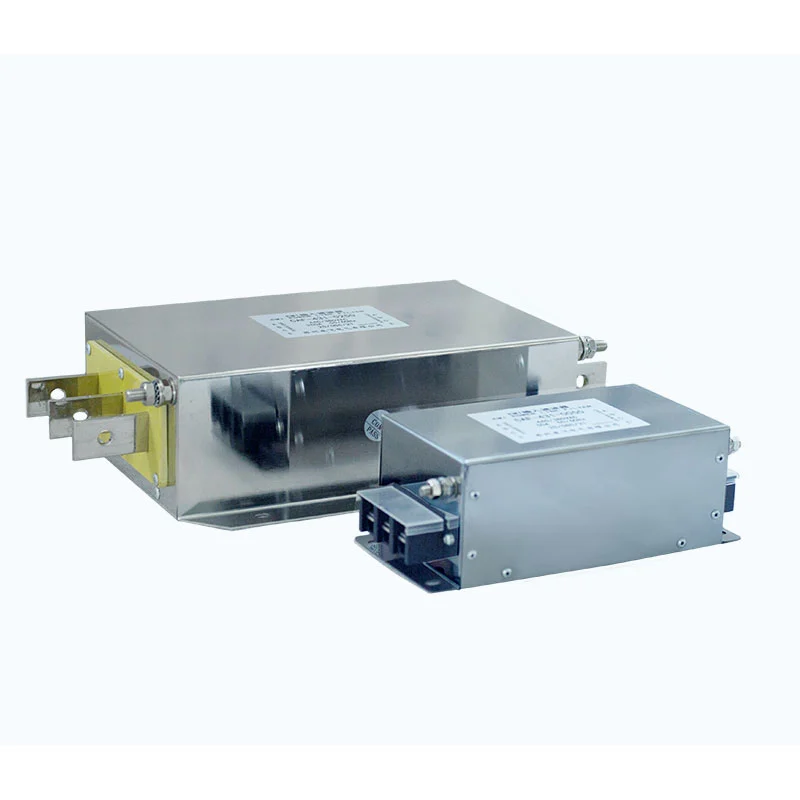

Фильтр электромагнитных помех включает в себя многоступенчатую сеть фильтрации нижних частот, состоящую из синфазного дросселя, конденсаторов X, конденсаторов Y и резисторов.
В синфазном дросселе используются два проводника, намотанные на одном магнитном сердечнике, и он обеспечивает высокий импеданс к синфазным помехам. Конденсаторы X подключаются параллельно линейным проводникам для подавления дифференциальных помех, а конденсаторы Y подключаются между линиями электропередачи и землей, чтобы обеспечить путь для высокочастотных синфазных помех на землю.
Эти компоненты работают вместе, обеспечивая подавление широкополосных электромагнитных помех. Структура многоступенчатой фильтрации оптимизирована в соответствии с частотными характеристиками помех, обычно встречающимися в преобразователях частоты.
| Параметр | Спецификация |
|---|---|
| Номинальное напряжение | 220 В переменного тока / 380 В переменного тока / 690 В переменного тока / 1140 В переменного тока |
| Рабочая частота | 50 Гц / 60 Гц / до 500 Гц |
| Номинальный ток | 5А--1600А |
| Диэлектрическая прочность | Между линиями: 1500 В постоянного тока, 60 с; Линия-земля: 2500 В постоянного тока, 60 с. |
| Сопротивление изоляции | >100 МОм при 1000 В постоянного тока |
| Перегрузочная способность | 1,4 × номинальный ток в течение 1 минуты с интервалами не менее 15 минут. |
| Максимальная длина кабеля | 400 м для экранированного кабеля; 300 м для неэкранированного кабеля |
| Рейтинг защиты | IP00/IP20 |
| Класс изоляции | Т40/Ф (155°С) |
| Рейтинг огнестойкости | УЛ94 В-2 |
| Стандарт продукта | ГБ/Т 15287/8 |
- Подавление синфазных и дифференциальных помех: Сеть фильтрации предназначена для ослабления как синфазных, так и дифференциальных электромагнитных помех.
- Подавление двунаправленных электромагнитных помех: фильтр может ослаблять помехи, распространяющиеся между источником питания и подключенным оборудованием, помогая снизить передачу нежелательных шумов в обоих направлениях.
- Совместимость приложений с частотно-регулируемым приводом: разработан для систем частотно-регулируемого привода, где электромагнитные помехи, связанные с переключением, и кондуктивный шум требуют дополнительного подавления.
- Многоступенчатая фильтрация: комбинация синфазного дросселя, конденсаторов X, Y-конденсаторов и резистивных элементов обеспечивает эффективность многоступенчатой фильтрации.
- Широкий электрический диапазон: варианты номинального напряжения от 220 В переменного тока до 1140 В переменного тока и варианты номинального тока от 5 А до 1600 А поддерживают широкий спектр промышленных применений.
- Конструкция с низким током утечки: конструкция фильтра разработана с учетом токов утечки и требований к заземлению системы.
- Применения с длинными кабелями: Для систем ЧРП с длинными кабелями двигателя доступны подходящие конфигурации в зависимости от фактического привода, кабеля, двигателя и условий установки.
- Индивидуальный выбор: Dufew Electric может оценить номинальное напряжение, ток, частоту, длину кабеля, условия установки и другие параметры применения при выборе продукта.
Фильтр электромагнитных помех подходит для промышленного применения, где важны электромагнитная совместимость и качество электроэнергии, в том числе:
1. Промышленное оборудование с жесткими требованиями по электромагнитной совместимости.
2. Системы, использующие несколько частотно-регулируемых приводов, в которых необходимо контролировать электромагнитные помехи между приводами.
3. Приложения с входом ЧРП, в которых кондуктивные или излучаемые помехи могут повлиять на электросеть или близлежащее оборудование.
4. Системы ЧРП подвержены воздействию электрических помех, гармонических помех или чрезмерного электромагнитного шума.
5. Промышленное оборудование, требующее дополнительной защиты от ненормальной работы, связанной с помехами.
6. Оборудование промышленного производства и автоматизации.
7. Возобновляемые источники энергии и системы хранения энергии с использованием силовой электронной аппаратуры.
8. Системы моторного привода с длинными кабелями или в сложных электромагнитных условиях.
Выбор фильтра электромагнитных помех требует большего, чем просто согласование напряжения и тока. Фильтр следует оценивать в соответствии со всей электрической системой, конфигурацией оборудования и условиями установки, чтобы убедиться, что выбранная спецификация подходит для предполагаемого применения.
Dufew Electric может обеспечить техническую оценку на основе номинального напряжения и тока, рабочей частоты, номинальной мощности ЧРП, синфазных и дифференциальных помех, длины кабеля двигателя, конфигурации экранированного или неэкранированного кабеля, условий заземления, места для установки, тепловых требований, электромагнитной среды, а также чертежей или технических спецификаций заказчика.
Для индивидуальных проектов клиенты могут предоставить электрические характеристики, технические чертежи, физические образцы, информацию об оборудовании или условия применения для инженерной оценки. Основываясь на этих требованиях, Dufew Electric может поставлять стандартную продукцию или разрабатывать конфигурации фильтров для конкретного применения.
Выберите номинальное напряжение и номинальный ток фильтра в соответствии с номинальной мощностью ЧРП и электромагнитной средой. В качестве общего руководства по выбору можно выбрать номинальный ток фильтра примерно в 1,2–1,5 раза превышающий номинальный ток оборудования, в зависимости от фактического применения и рекомендаций производителя. Номинальное напряжение фильтра должно соответствовать рабочему напряжению ЧРП.
Проверьте корпус на наличие повреждений, убедитесь, что клеммы не повреждены, а также убедитесь, что маркировка изделия и технические характеристики четко видны.
Установите фильтр в точке ввода питания оборудования или на входной стороне источника помех, например частотно-регулируемого привода, и расположите его как можно ближе к защищаемому оборудованию.
При установке на металлический шкаф управления обеспечьте достаточный контакт металла с металлом между корпусом фильтра и шкафом для обеспечения рассеивания тепла и электромагнитного экранирования.
Используйте соответствующие монтажные отверстия, чтобы закрепить фильтр внутри шкафа управления или на монтажной пластине. Убедитесь, что фильтр надежно установлен и что требования по согласованию импеданса и заземлению должным образом учтены.
Подключите фильтр последовательно между источником питания и входом ЧРП в соответствии со схемой подключения. Не перепутайте входные и выходные клеммы.
Клемма заземления должна быть надежно подключена к защитному заземлению. Заземляющее соединение должно быть как можно короче; Рекомендуется длина заземляющего проводника не более 30 см.
Не связывайте входные провода фильтра вместе с проводами стороны нагрузки или выходными проводами. Это может увеличить электромагнитную связь между входной и выходной сторонами и значительно снизить способность фильтра подавлять электромагнитные помехи.
Входную и выходную проводку следует прокладывать отдельно, чтобы свести к минимуму нежелательное соединение.
Убедившись в правильности всех соединений, включите систему и проследите за рабочим состоянием ЧРП. Проверьте, достигнуто ли ожидаемое снижение электромагнитных помех и ненормальных условий эксплуатации.
| Коэффициент сравнения | Интегрированный композитный фильтр электромагнитных помех Dufew | Обычный простой фильтр |
|---|---|---|
| Структура фильтрации | Многоступенчатая фильтрация с использованием комбинации синфазного дросселя, конденсаторов X, Y-конденсаторов и резистивных элементов. | Обычно используется более простая одноступенчатая индуктивная структура. |
| Подавление электромагнитных помех | Предназначен для борьбы как с синфазными, так и с дифференциальными помехами. | Подавление высокочастотных помех может быть ограничено в зависимости от структуры фильтра. |
| Управление температурным режимом | Интегрированный структурный дизайн может обеспечить более организованное расположение компонентов и управление температурным режимом. | Концентрация компонентов может увеличить локализованное накопление тепла в условиях постоянной высокой нагрузки. |
| Установка | Встроенная конфигурация фильтра может упростить монтаж и электрическое подключение. | Отдельные фильтрующие компоненты могут потребовать дополнительного монтажа и проводки. |
| Управление материалами | Одно интегрированное устройство может упростить кодирование материалов и управление запасами. | Несколько компонентов могут увеличить количество материальных позиций. |
| Область применения | Подходит для систем ЧРП и промышленных сред с высокими требованиями к электромагнитным помехам. | Больше подходит для относительно простых применений в зависимости от электрической среды. |
Dufew Electric — китайский производитель и поставщик компонентов силовой электроники, обладающий производственными мощностями, охватывающими промышленные резисторы, тормозные системы, реакторы, фильтры электромагнитных помех, силовые фильтры, трансформаторы и индивидуальные электрические компоненты. Производство и проверка фильтров электромагнитных помех проводятся в соответствии со спецификациями продукции, применимыми техническими требованиями и требованиями заказчика.
Производственный процесс включает в себя выбор материала, сборку компонентов, электрические испытания, проверку работоспособности, окончательную проверку, упаковку и отгрузку. Ключевые проверки качества могут включать в себя:
- Проверка номинального напряжения и тока
- Проверка сопротивления изоляции
- Испытание диэлектрической прочности
- Проверка электрических характеристик
- Визуальный и размерный контроль
- Проверка клемм и соединений
- Окончательная проверка продукции
Спецификации продукции и требования к проверке контролируются на протяжении всего производства для поддержания стабильных электрических характеристик и качества продукции. Протоколы испытаний и техническая документация для конкретного продукта также могут быть предоставлены в соответствии с требованиями проекта.
Dufew Electric поддерживает соответствующие сертификаты качества, документацию на продукцию и записи испытаний для поддержки требований оценки клиентов и закупок.
Применимые сертификаты и техническая документация могут быть предоставлены на рассмотрение в соответствии с конкретным продуктом, проектом и требованиями заказчика.
Являясь поставщиком компонентов силовой электроники в Китае, Dufew Electric поддерживает международные B2B-заказы: от выбора продукции и оценки образцов до производства, проверки, упаковки и отгрузки.
Типичные схемы доставки могут быть скоординированы в соответствии с объемом заказа, размерами продукта, местом назначения, временем выполнения и требованиями клиента.
Доступные варианты логистики могут включать в себя:
- Морские перевозки: подходят для регулярных и крупных международных заказов.
- Авиаперевозки: подходят для срочных поставок, образцов и заказов меньшего объема.
- Экспресс-доставка: подходит для технических образцов и небольших посылок, где требуется более быстрая доставка.
- Экспедитор, назначенный клиентом: Dufew Electric может при необходимости координировать доставку с назначенным клиентом поставщиком логистических услуг.
Экспортная упаковка может быть организована в соответствии со структурой продукта и требованиями к транспортировке, чтобы защитить электрические компоненты во время погрузочно-разгрузочных работ и международной перевозки.
Dufew Electric специализируется на компонентах силовой электроники, включая резисторы, тормозные системы, реакторы, фильтры электромагнитных помех, силовые фильтры и трансформаторы.
Выбор продукта можно оценить по электрическим параметрам, характеристикам ЧРП, длине кабеля, электромагнитной среде, условиям установки и другим системным требованиям.
Dufew поддерживает индивидуальные электрические спецификации, конфигурации, чертежи, образцы и требования для конкретных приложений, подлежащие инженерной оценке.
Производство включает проверку материалов, контролируемую сборку, электрические испытания, окончательную проверку и документацию на продукцию в соответствии с применимыми требованиями.
Dufew Electric поддерживает производителей оборудования, системных интеграторов, дистрибьюторов, OEM-клиентов и промышленных пользователей, обеспечивая поставку продукции и координируя международную логистику.
Его сеть фильтрации ослабляет нежелательные шумы, передаваемые между источником питания и подключенным оборудованием, помогая уменьшить как входящие, так и исходящие электромагнитные помехи.
Да, когда требуется дополнительное подавление электромагнитных помех. Реакторы в первую очередь устраняют гармоники тока и помехи в питании, а фильтры электромагнитных помех устраняют электромагнитные помехи. Поэтому они могут дополнять друг друга.
Нет. Проводники электрически изолированы, но имеют один и тот же магнитный сердечник. При нормальной работе в дифференциальном режиме их магнитные потоки в значительной степени компенсируют друг друга.
Конденсаторы № X используются между линейными проводниками для дифференциального шума, а конденсаторы Y подключаются между линиями электропередачи и землей для синфазного шума. У них разные требования к безопасности и изоляции.
Dufew Electric производит компоненты силовой электроники для приводов двигателей, промышленной автоматизации, возобновляемых источников энергии, систем хранения энергии и систем управления питанием. Благодаря инженерной поддержке, контролируемому производству, электрическим испытаниям, настройке и возможностям поставок B2B по всему миру мы предоставляем надежные решения, адаптированные к разнообразным промышленным требованиям.
